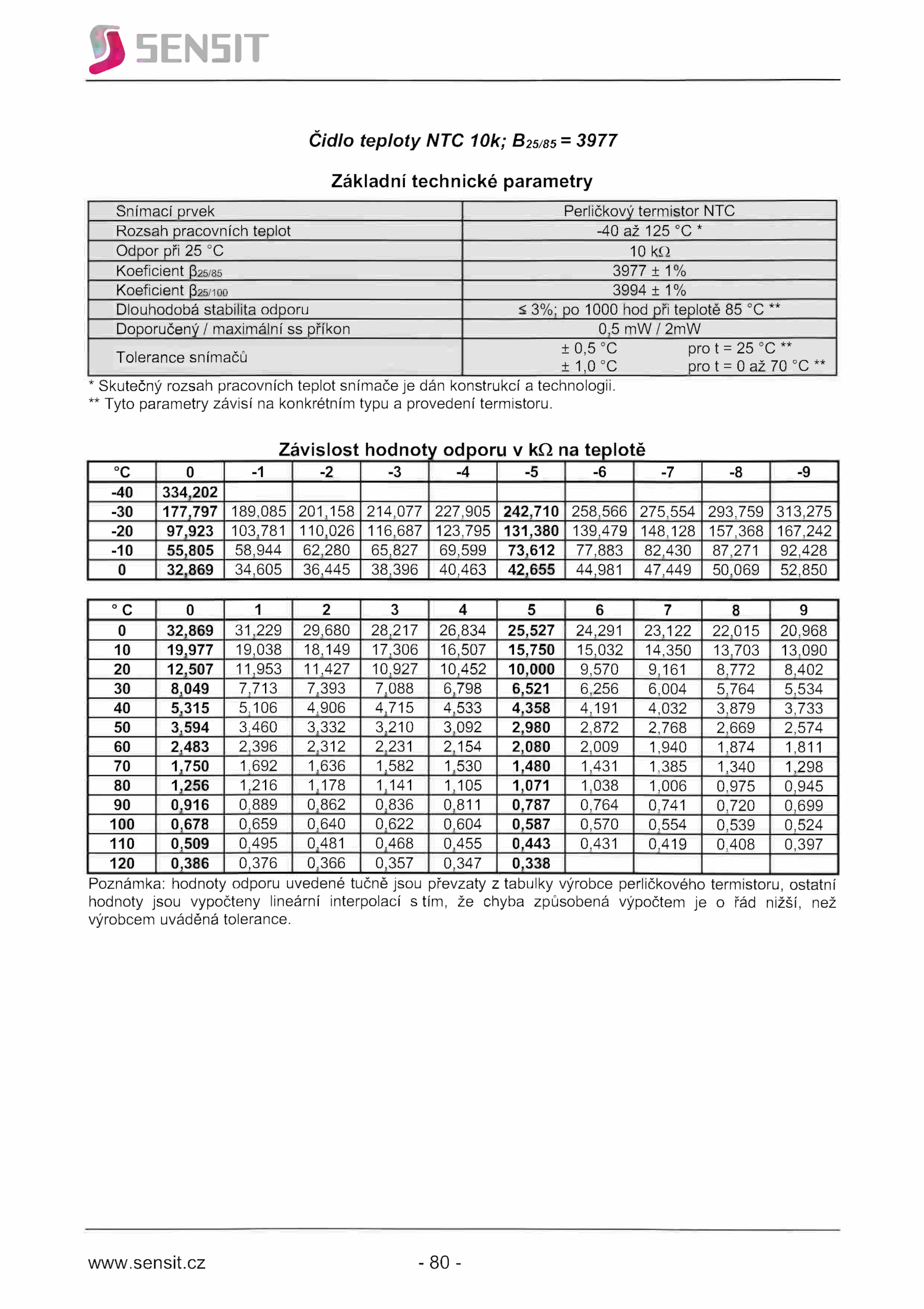

sensit.5EN5IT Čidlo teploty NTC 10k; B25/85 3977 Základní technické parametry * Skutečný rozsah pracovních teplot snímače dán konstrukcí technologii.cz -80. ** Tyto parametry závisí konkrétním typu provedení termistoru. Snímací prvek Perličkový termistor NTC Rozsah pracovních teplot -40 125 °C* Odpor při kQ Koeficient P25/85 3977 1% Koeficient P25/100 3994 1% Dlouhodobá stabilita odporu 3%; 1000 hod při teplotě ** Doporučený maximální příkon 0,5 mW/2mW Tolerance snímačů ± 0,5 pro ** ±1,0 pro ** Závislost hodnoty odporu teplotě °C -9 -40 334,202 -30 177,797 189,085 201,158 214,077 227,905 242,710 258,566 275,554 293,759 313,275 -20 97,923 103,781 110,026 116,687 123,795 131,380 139,479 148,128 157,368 167,242 -10 55,805 58,944 62,280 65,827 69,599 73,612 77,883 82,430 87,271 92,428 0 32,869 34,605 36,445 38,396 40,463 42,655 44,981 47,449 50,069 52,850 Poznámka: hodnoty odporu uvedené tučně jsou převzaty tabulky výrobce perličkového termistoru, ostatní hodnoty jsou vypočteny lineární interpolací tím, chyba způsobená výpočtem řád nižší, než výrobcem uváděná tolerance. °C 9 0 32,869 31,229 29,680 28,217 26,834 25,527 24,291 23,122 22,015 20,968 10 19,977 19,038 18,149 17,306 16,507 15,750 15,032 14,350 13,703 13,090 20 12,507 11,953 11,427 10,927 10,452 10,000 9,570 9,161 8,772 8,402 30 8,049 7,713 7,393 7,088 6,798 6,521 6,256 6,004 5,764 5,534 40 5,315 5,106 4,906 4,715 4,533 4,358 4,191 4,032 3,879 3,733 50 3,594 3,460 3,332 3,210 3,092 2,980 2,872 2,768 2,669 2,574 60 2,483 2,396 2,312 2,231 2,154 2,080 2,009 1,940 1,874 1,811 70 1,750 1,692 1,636 1,582 1,530 1,480 1,431 1,385 1,340 1,298 80 1,256 1,216 1,178 1,141 1,105 1,071 1,038 1,006 0,975 0,945 90 0,916 0,889 0,862 0,836 0,811 0,787 0,764 0,741 0,720 0,699 100 0,678 0,659 0,640 0,622 0,604 0,587 0,570 0,554 0,539 0,524 110 0,509 0,495 0,481 0,468 0,455 0,443 0,431 0,419 0,408 0,397 120 0,386 0,376 0,366 0,357 0,347 0,338 www
