°C 9
0 36130 34624 33118 31612 30106 28600 27440 26280 25120 23960
10 22800 21900 21000 20100 19200 18300 17594 16888 16182 15476
20 14770 14216 13662 13108 12554 12000 11560,8 11121,6 10682,4 10243,2
30 9804 9454 9104 8754 8404 8054 7773,6 7493,2 7212,8 6932,4
40 6652 6426 6200 5974 5748 5522 5339 5156 4973 4790
50 4607 4458 4309 4160 4011 3862 3740 3618 3496 3374
60 3252 3152 3052 2951 2851 2751 2668 2585 2503 2420
70 2337 2268 2199 2131 2062 1993 1936 1879 1821 1764
80 1707 1659 1611 1563 1515 1467 1427 1387 1346 1306
90 1266 1232 1198 1164 1130 1096 1067 1038 1010 980,8
100 952,0 927,6 903,2 878,8 854,4 830,0 809,2 788,4 767,6 746,8
110 726,0 708,2 690,4 672,6 654,8 637,0 621,6 606,2 590,8 575,4
120 560,0 547,0 534,0 521,0 508,0 495,0
www.cz -81.
** Tyto parametry závisí konkrétním typu provedení termistoru.
Snímací prvek Perličkový termistor NTC
Rozsah pracovních teplot -40 125 °C*
Odpor při kil
Koeficient P25/85 3740 1%
Koeficient P25/100 3760 1%
Dlouhodobá stabilita odporu 3%; 1000 hod při teplotě **
Doporučený maximální příkon 0,5 mW/5mW
Tolerance snímačů ±5%
Závislost hodnoty odporu teplotě
°C -9
-40 309400
-30 171800 183340 194880 206420 217960 229500 245480 261460 277440 293420
-20 98980 105144 111308 117472 123636 129800 245480 261460 277440 293420
-10 58880 62308 65736 69164 72592 76020 138200 146600 155000 163400
0 36130 38094 40058 42022 43986 45950 80612 85204 89796 94388
Poznámka: hodnoty odporu uvedené tučně jsou převzaty tabulky výrobce perličkového termistoru, ostatní
hodnoty jsou vypočteny lineární interpolací tím, chyba způsobená výpočtem řád nižší, než
výrobcem uváděná tolerance.sensit.
*** Tolerance elektrického odporu termistoru při teplotě vyměřována výrobcem skupin ±1%, ±3%
nebo ±5%.5EN5IT

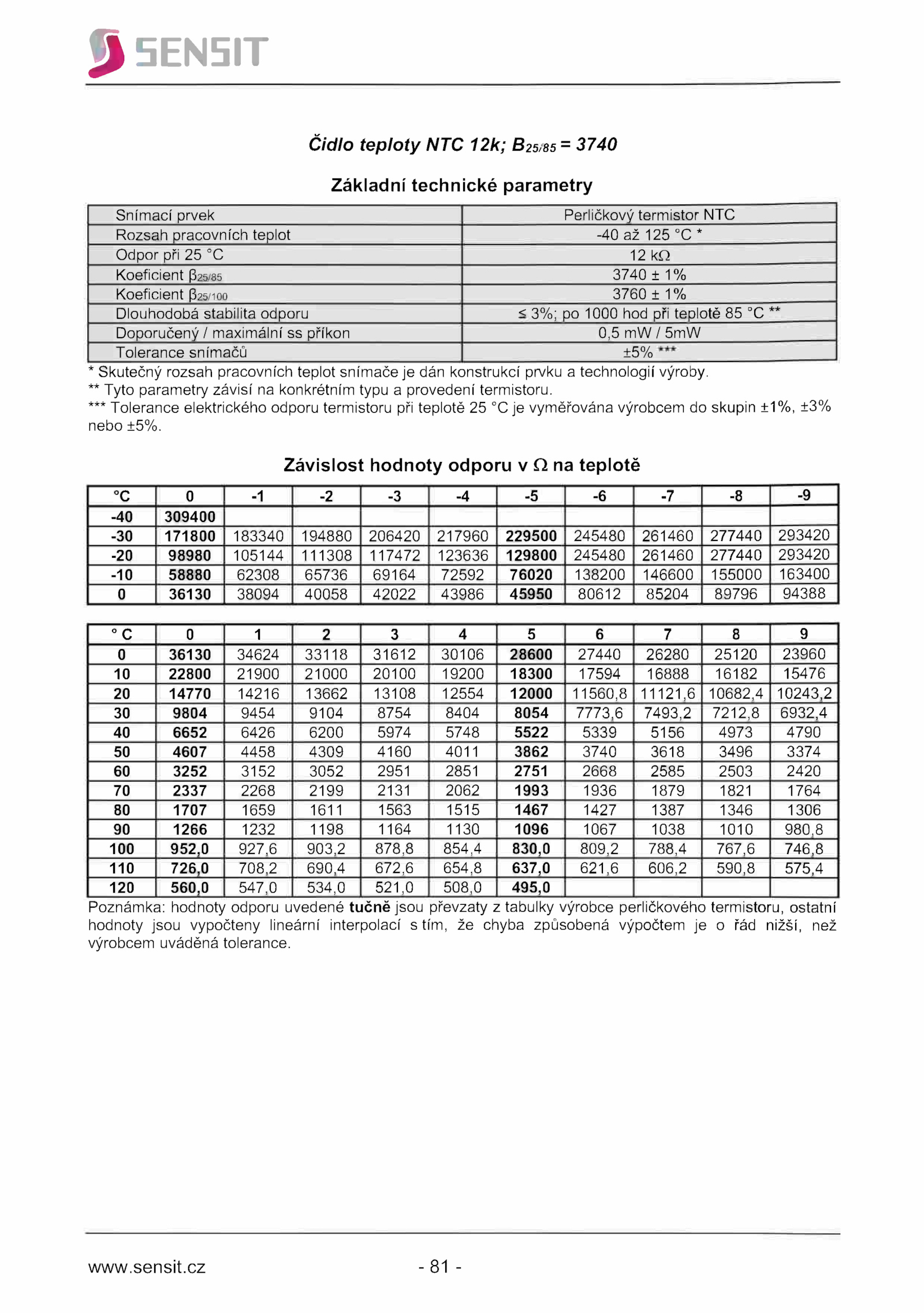

Čidlo teploty NTC 12k; 625,35 3740
Základní technické parametry
* Skutečný rozsah pracovních teplot snímače dán konstrukcí prvku technologií výroby
