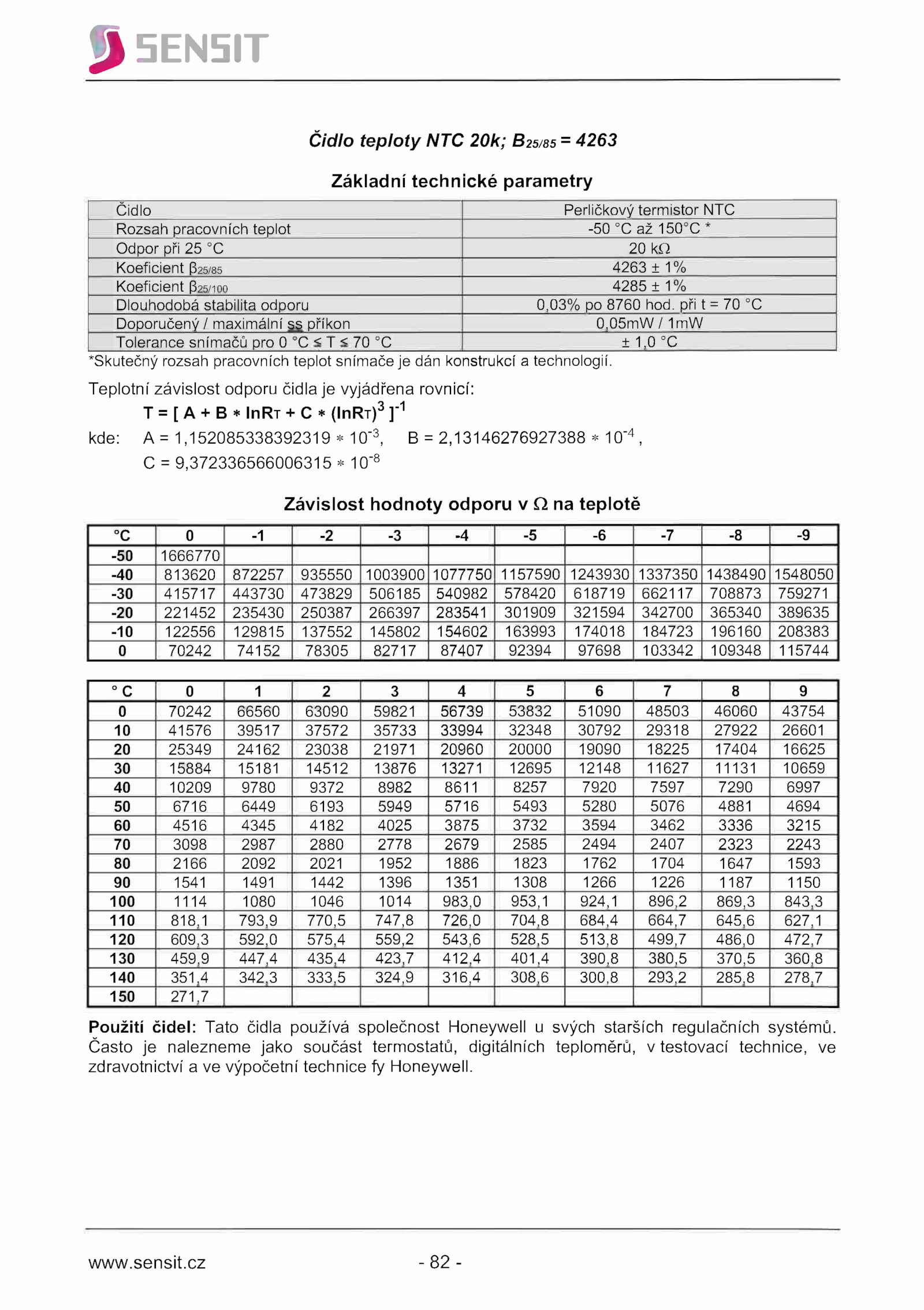

Čidlo teploty NTC 20k; B25/85 4263
Základní technické parametry
*Skutečný rozsah pracovních teplot snímače dán konstrukcí technologií.
Čidlo Perličkový termistor NTC
Rozsah pracovních teplot -50 150°C*
Odpor při kQ
Koeficient 825/85 4263 1%
Koeficient 825/100 4285 1%
Dlouhodobá stabilita odporu 0,03% 8760 hod. při °C
Doporučený maximální příkon 0,05mW 1mW
Tolerance snímačů pro 1,0 °C
Teplotní závislost odporu čidla vyjádřena rovnicí:
T InRT (InRi)3 ]'1
kde: 1,152085338392319 10'3, 2,13146276927388 10'4 ,
C 9,372336566006315 10'8
Závislost hodnoty odporu teplotě
°C -9
-50 1666770
-40 813620 872257 935550 1003900 1077750 1157590 1243930 1337350 1438490 1548050
-30 415717 443730 473829 506185 540982 578420 618719 662117 708873 759271
-20 221452 235430 250387 266397 283541 301909 321594 342700 365340 389635
-10 122556 129815 137552 145802 154602 163993 174018 184723 196160 208383
0 70242 74152 78305 82717 87407 92394 97698 103342 109348 115744
°C 9
0 70242 66560 63090 59821 56739 53832 51090 48503 46060 43754
10 41576 39517 37572 35733 33994 32348 30792 29318 27922 26601
20 25349 24162 23038 21971 20960 20000 19090 18225 17404 16625
30 15884 15181 14512 13876 13271 12695 12148 11627 11131 10659
40 10209 9780 9372 8982 8611 8257 7920 7597 7290 6997
50 6716 6449 6193 5949 5716 5493 5280 5076 4881 4694
60 4516 4345 4182 4025 3875 3732 3594 3462 3336 3215
70 3098 2987 2880 2778 2679 2585 2494 2407 2323 2243
80 2166 2092 2021 1952 1886 1823 1762 1704 1647 1593
90 1541 1491 1442 1396 1351 1308 1266 1226 1187 1150
100 1114 1080 1046 1014 983,0 953,1 924,1 896,2 869,3 843,3
110 818,1 793,9 770,5 747,8 726,0 704,8 684,4 664,7 645,6 627,1
120 609,3 592,0 575,4 559,2 543,6 528,5 513,8 499,7 486,0 472,7
130 459,9 447,4 435,4 423,7 412,4 401,4 390,8 380,5 370,5 360,8
140 351,4 342,3 333,5 324,9 316,4 308,6 300,8 293,2 285,8 278,7
150 271,7
Použití čidel: Tato čidla používá společnost Honeywell svých starších regulačních systémů.
Často nalezneme jako součást termostatů, digitálních teploměrů, testovací technice, ve
zdravotnictví výpočetní technice Honeywell.sensit.
