sensit.
*** Tolerance elektrického odporu termistoru při teplotě vyměřována výrobcem skupin ±1%, ±3%
nebo ±5%.
°C 9
0 5846 5608 5370 5133 4895 4658 4473 4288 4103 3918
10 3734 3590 3446 3302 3158 3014 2900 2787 2647 2561
20 2448 2358 2268 2179 2089 2000 1928 1857 1786 1714
30 1643 1586 1529 1471 1414 1357 1311 1265 1219 1173
40 1127 1090 1053 1015 978,6 941,4 911,0 880,6 850,3 819,9
50 789,6 764,8 740,0 715,2 690,4 665,6 645 624,8 604,4 584,0
60 563,6 546,7 529,8 512,9 496,0 479,2 465,2 451,2 437,2 423,2
70 409,2 397,5 385,8 374,1 362,4 350,8 341,0 331,2 321,5 311,7
80 302,0 293,8 285,6 277,4 269,2 261,0 254,0 247,0 240,1 233,1
90 226,2 220,3 214,4 208,6 202,7 196,9 191,9 186,9 181,9 176,9
100 171,9 167,6 163,4 159,1 154,8 150,6 146,9 143,3 139,6 136,0
110 132,3 129,2 126,0 122,9 119,8 116,6 117,9 119,2 120,5 121,8
120 123,1 116,8 110,4 104,1 97,80 91,46 89,43 87,40 85,37 83,34
130 81,32 79,55 77,79 74,02 74,26 75,50 70,96 69,42 67,88 66,34
140 64,80 63,45 62,10 60,75 59,40 58,06 56,88 55,70 54,52 53,34
150 52,16
www.5EN5IT

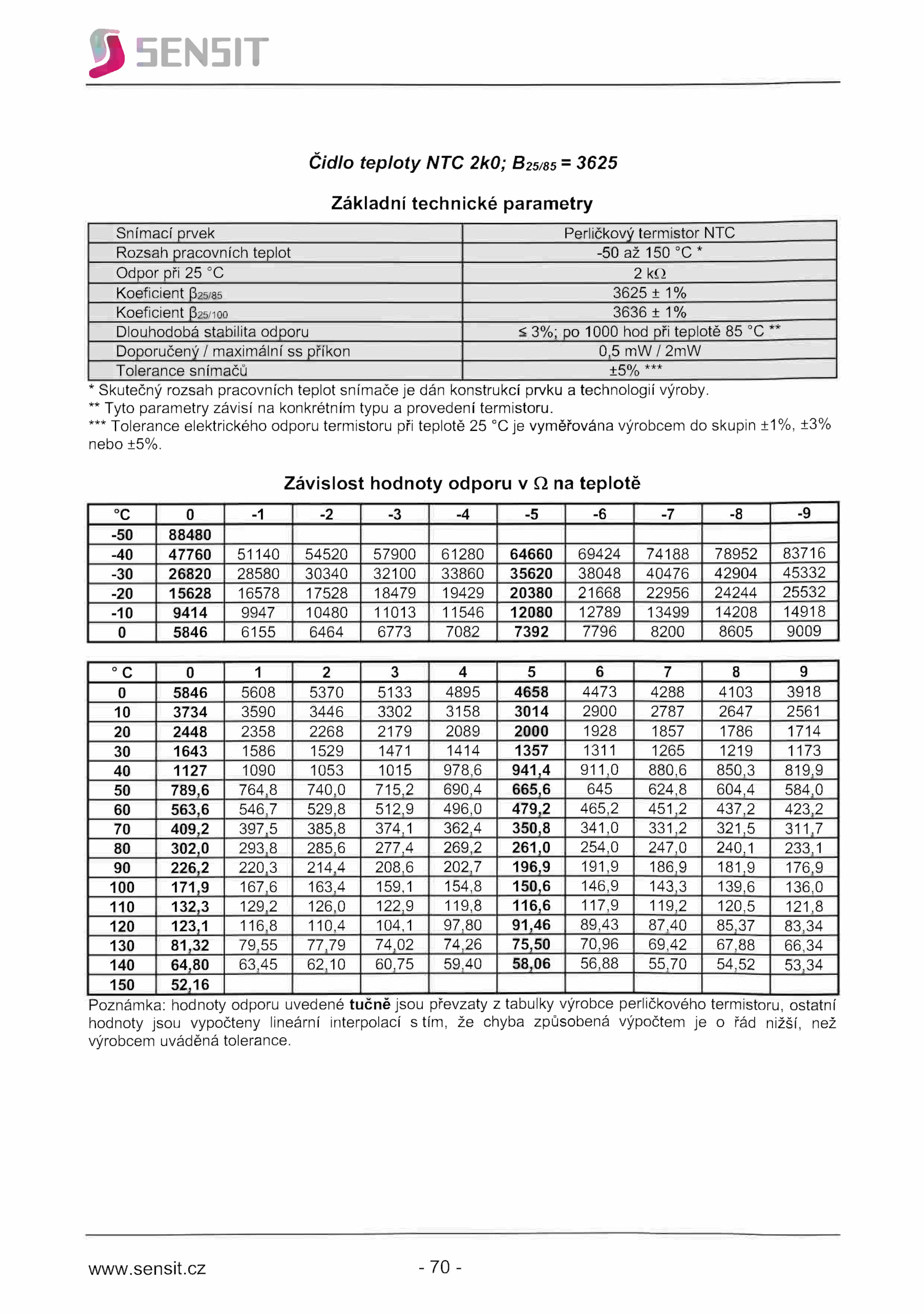

Čidlo teploty NTC 2k0; B25/85 3625
Základní technické parametry
* Skutečný rozsah pracovních teplot snímače dán konstrukcí prvku technologií výroby.cz -70.
** Tyto parametry závisí konkrétním typu provedení termistoru.
Snímací prvek Perličkový termistor NTC
Rozsah pracovních teplot -50 150 °C*
Odpor při kQ
Koeficient P25/85 3625 1%
Koeficient P25/100 3636 1%
Dlouhodobá stabilita odporu 3%; 1000 hod při teplotě “
Doporučený maximální příkon 0,5 mW/2mW
Tolerance snímačů ±5% ***
Závislost hodnoty odporu teplotě
°C -9
-50 88480
-40 47760 51140 54520 57900 61280 64660 69424 74188 78952 83716
-30 26820 28580 30340 32100 33860 35620 38048 40476 42904 45332
-20 15628 16578 17528 18479 19429 20380 21668 22956 24244 25532
-10 9414 9947 10480 11013 11546 12080 12789 13499 14208 14918
0 5846 6155 6464 6773 7082 7392 7796 8200 8605 9009
Poznámka: hodnoty odporu uvedené tučně jsou převzaty tabulky výrobce perličkového termistoru, ostatní
hodnoty jsou vypočteny lineární interpolací tím, chyba způsobená výpočtem řád nižší, než
výrobcem uváděná tolerance
