sensit.cz -68-
.
°C 9
0 2854 2740 2625 2511 2396 2282 2193 2104 2016 1927
10 1838 1769 1699 1630 1560 1491 1436 1381 1327 1272
20 1217 1174 1130 1087 1043 1000 965 931 896 861
30 826,6 798,7 770,9 743,0 715,2 687,3 664,8 642,2 619,7 597,1
40 574,6 556,2 537,8 519,5 501,1 482,7 467,6 452,6 437,5 422,5
50 407,4 395,0 382,5 370,1 357,6 345,2 334,9 324,6 314,3 304,0
60 293,7 285,1 276,5 268,0 259,4 250,8 243,6 236,4 229,3 222,1
70 214,9 208,9 202,8 196,8 190,7 184,7 179,6 147,5 169,5 164,4
80 159,3 155,0 150,7 146,3 142,0 137,7 134,0 130,4 126,7 123,1
90 119,4 116,3 113,2 110,1 107,0 103,8 101,1 98,5 95,8 93,1
100 90,45 88,16 85,87 83,58 81,29 79,00 77,03 75,06 73,09 71,12
110 69,15 67,45 65,75 64,06 62,36 60,66 59,19 57,72 56,26 54,79
120 53,32 52,05 50,78 49,50 48,23 46,96 45,85 44,85 43,64 42,54
130 41,43 40,47 39,51 38,55 37,59 36,63 35,79 34,95 34,11 33,27
140 32,43 31,70 30,97 30,23 29,50 28,77 28,13 27,49 26,84 26,20
150 25,56
www.
** Tyto parametry závisí konkrétním typu provedení termistoru.5EN5IT

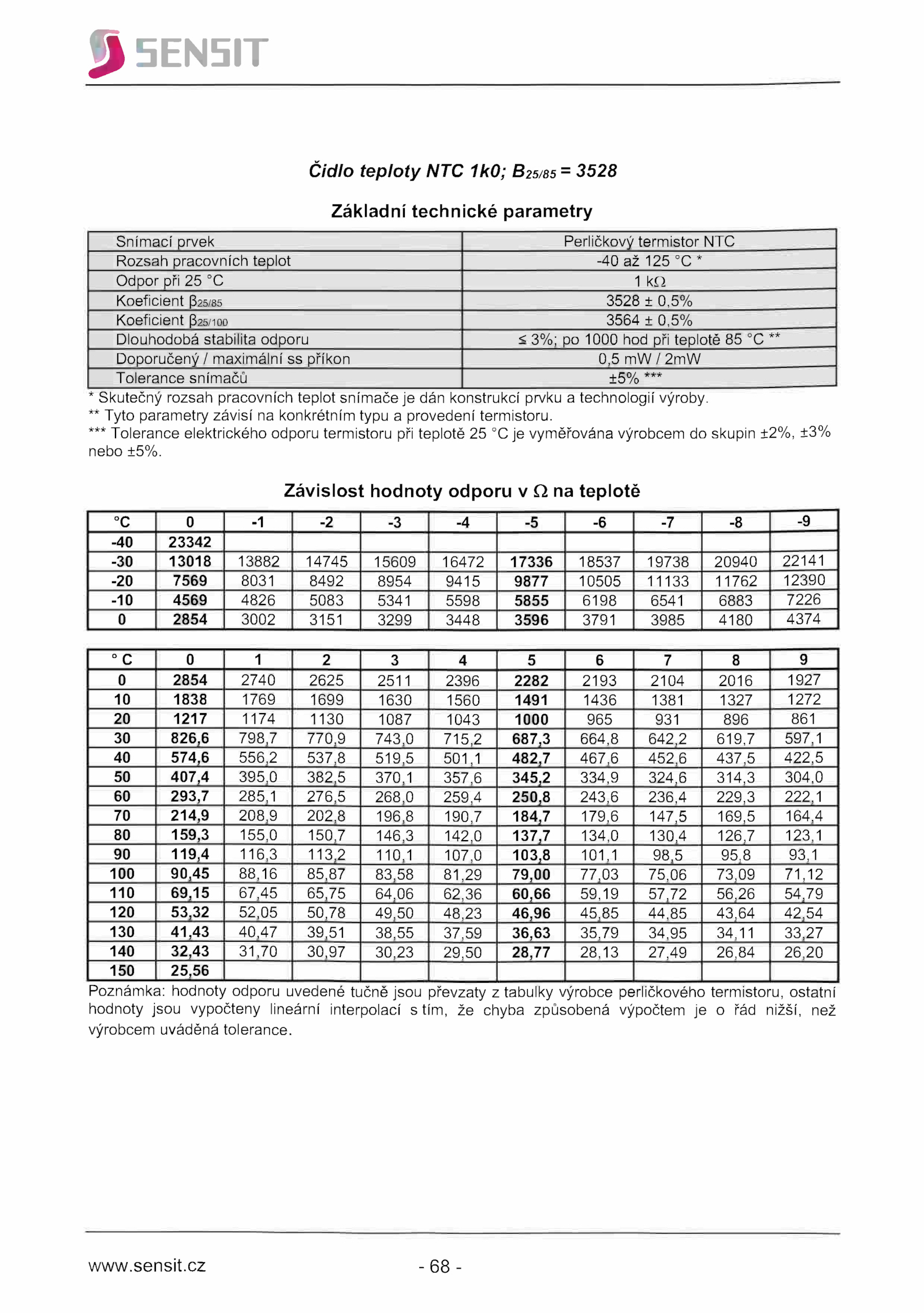

Čidlo teploty NTC 1kO; B25/85 3528
Základní technické parametry
* Skutečný rozsah pracovních teplot snímače dán konstrukcí prvku technologií výroby.
*** Tolerance elektrického odporu termistoru při teplotě vyměřována výrobcem skupin ±2%, ±3%
nebo ±5%.
Snímací prvek Perličkový termistor NTC
Rozsah pracovních teplot -40 125 °C*
Odpor při kQ
Koeficient P25/85 3528 0,5%
Koeficient P25/100 3564 0,5%
Dlouhodobá stabilita odporu 3%; 1000 hod při teplotě **
Doporučený maximální příkon 0,5 mW/2mW
Tolerance snímačů ±5% ***
Závislost hodnoty odporu teplotě
°C -9
-40 23342
-30 13018 13882 14745 15609 16472 17336 18537 19738 20940 22141
-20 7569 8031 8492 8954 9415 9877 10505 11133 11762 12390
-10 4569 4826 5083 5341 5598 5855 6198 6541 6883 7226
0 2854 3002 3151 3299 3448 3596 3791 3985 4180 4374
Poznámka: hodnoty odporu uvedené tučně jsou převzaty tabulky výrobce perličkového termistoru, ostatní
hodnoty jsou vypočteny lineární interpolací tím, chyba způsobená výpočtem řád nižší, než
výrobcem uváděná tolerance
