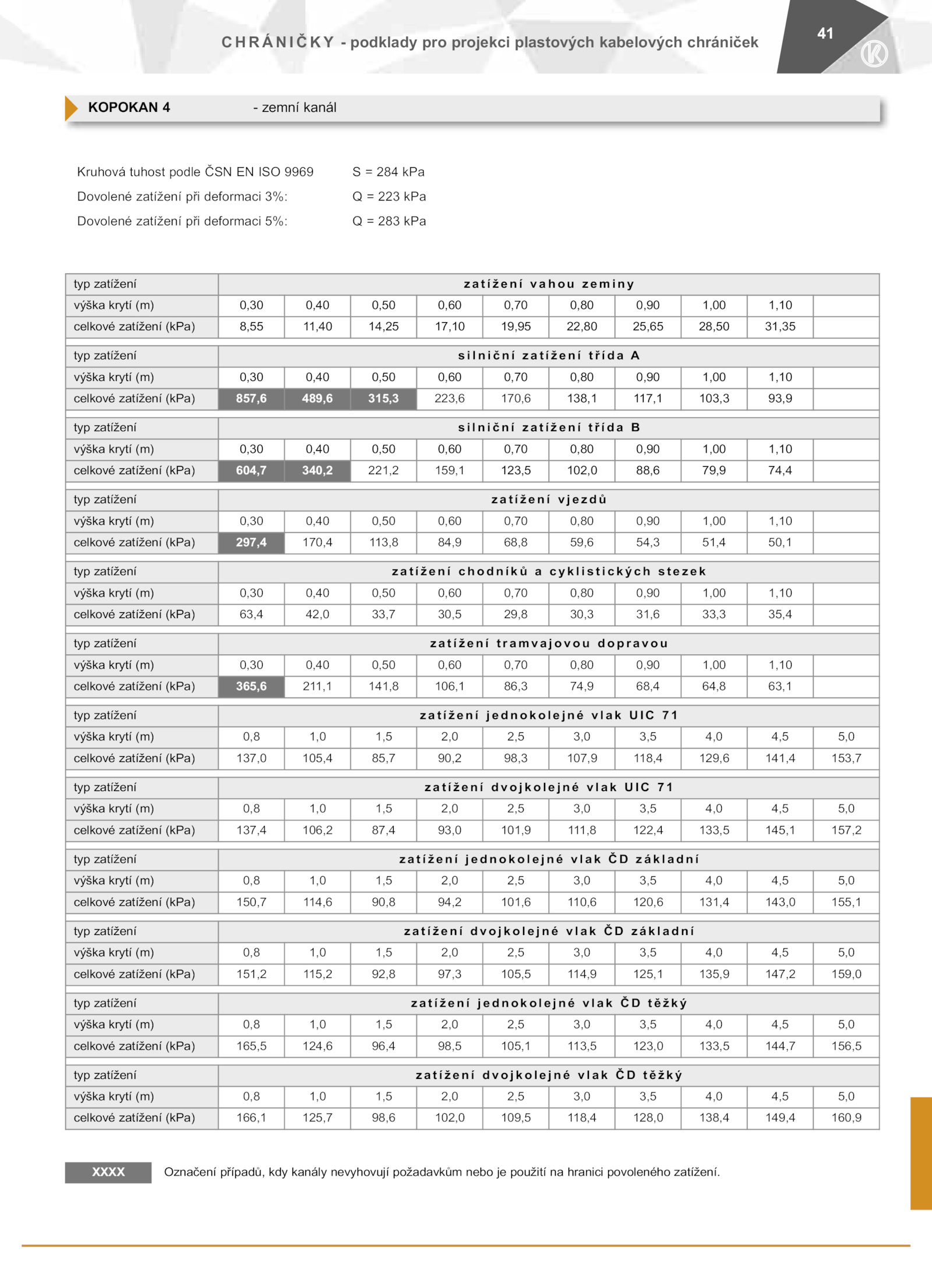

KOPOKAN zemní kanál
.podklady pro projekci plastových kabelových chrániček
41
Kruhová tuhost podle ČSN ISO 9969 284 kPa
Dovolené zatížení při deformaci 3%: 223 kPa
Dovolené zatížení při deformaci 5%: 283 kPa
typ zatížení y
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 8,55 11,40 14,25 17,10 19,95 22,80 25,65 28,50 31,35
typ zatížení A
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 857,6 489,6 315,3 223,6 170,6 138,1 117,1 103,3 93,9
typ zatížení B
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 604,7 340,2 221,2 159,1 123,5 102,0 88,6 79,9 74,4
typ zatížení ů
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 297,4 170,4 113,8 84,9 68,8 59,6 54,3 51,4 50,1
typ zatížení k
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 63,4 42,0 33,7 30,5 29,8 30,3 31,6 33,3 35,4
typ zatížení u
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 365,6 211,1 141,8 106,1 86,3 74,9 68,4 64,8 63,1
typ zatížení 1
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 137,0 105,4 85,7 90,2 98,3 107,9 118,4 129,6 141,4 153,7
typ zatížení 1
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 137,4 106,2 87,4 93,0 101,9 111,8 122,4 133,5 145,1 157,2
typ zatížení í
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 150,7 114,6 90,8 94,2 101,6 110,6 120,6 131,4 143,0 155,1
typ zatížení í
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 151,2 115,2 92,8 97,3 105,5 114,9 125,1 135,9 147,2 159,0
typ zatížení ý
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 165,5 124,6 96,4 98,5 105,1 113,5 123,0 133,5 144,7 156,5
typ zatížení ý
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 166,1 125,7 98,6 102,0 109,5 118,4 128,0 138,4 149,4 160,9
XXXX Označení případů, kdy kanály nevyhovují požadavkům nebo použití hranici povoleného zatížení
