Kruhová tuhost podle ČSN ISO 9969 9,97 kPa
Dovolené zatížení při deformaci 3%: 123,8 kPa
Dovolené zatížení při deformaci 5%: 192,9 kPa

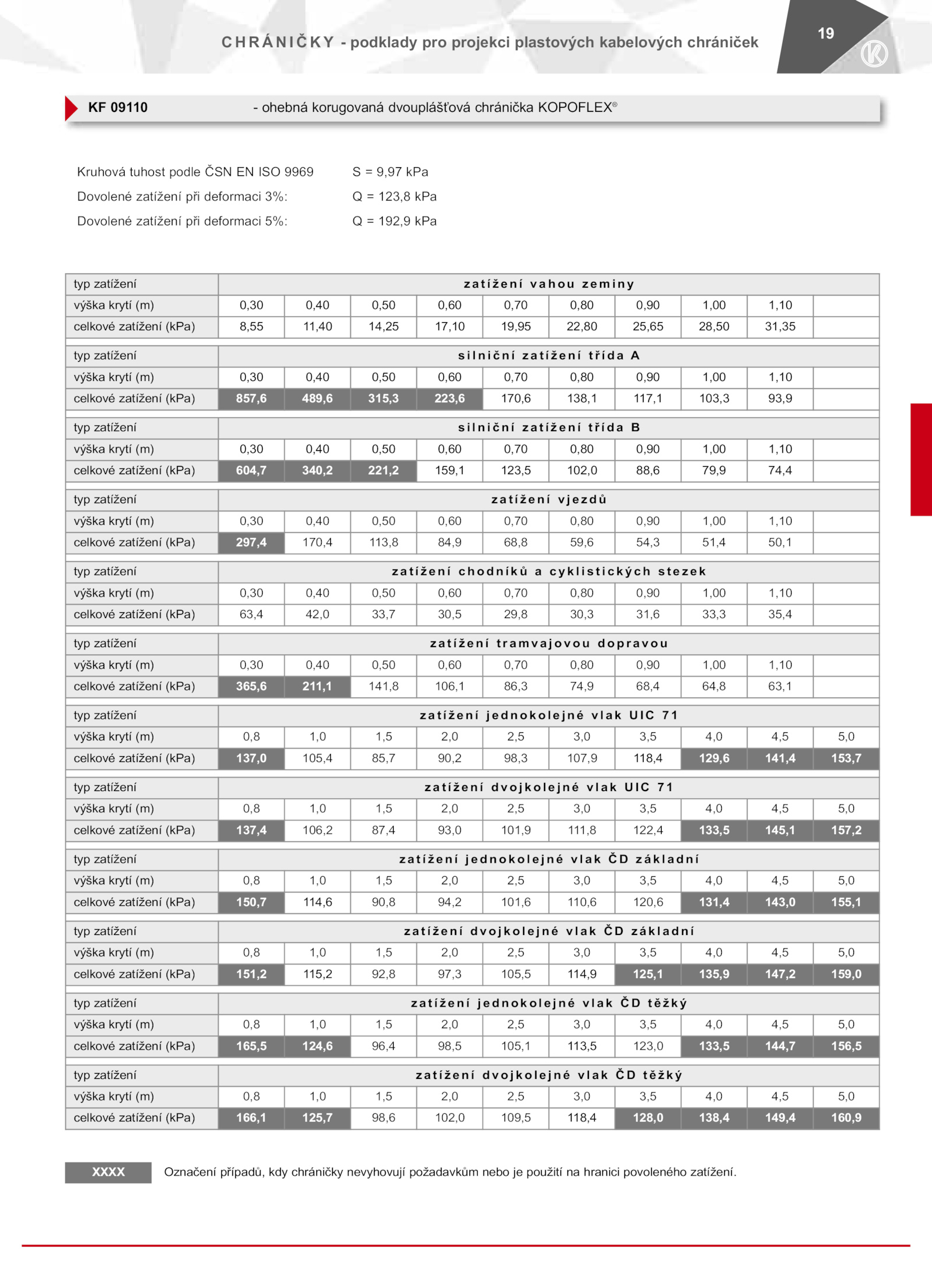

KF 09110 ohebná korugovaná dvouplášťová chránička KOPOFLEX®
.podklady pro projekci plastových kabelových chrániček
19
typ zatížení y
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 8,55 11,40 14,25 17,10 19,95 22,80 25,65 28,50 31,35
typ zatížení A
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 857,6 489,6 315,3 223,6 170,6 138,1 117,1 103,3 93,9
typ zatížení B
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 604,7 340,2 221,2 159,1 123,5 102,0 88,6 79,9 74,4
typ zatížení ů
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 297,4 170,4 113,8 84,9 68,8 59,6 54,3 51,4 50,1
typ zatížení k
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 63,4 42,0 33,7 30,5 29,8 30,3 31,6 33,3 35,4
typ zatížení u
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 365,6 211,1 141,8 106,1 86,3 74,9 68,4 64,8 63,1
typ zatížení 1
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 137,0 105,4 85,7 90,2 98,3 107,9 118,4 129,6 141,4 153,7
typ zatížení 1
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 137,4 106,2 87,4 93,0 101,9 111,8 122,4 133,5 145,1 157,2
typ zatížení í
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 150,7 114,6 90,8 94,2 101,6 110,6 120,6 131,4 143,0 155,1
typ zatížení í
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 151,2 115,2 92,8 97,3 105,5 114,9 125,1 135,9 147,2 159,0
typ zatížení ý
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 165,5 124,6 96,4 98,5 105,1 113,5 123,0 133,5 144,7 156,5
typ zatížení ý
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 166,1 125,7 98,6 102,0 109,5 118,4 128,0 138,4 149,4 160,9
XXXX Označení případů, kdy chráničky nevyhovují požadavkům nebo použití hranici povoleného zatížení
