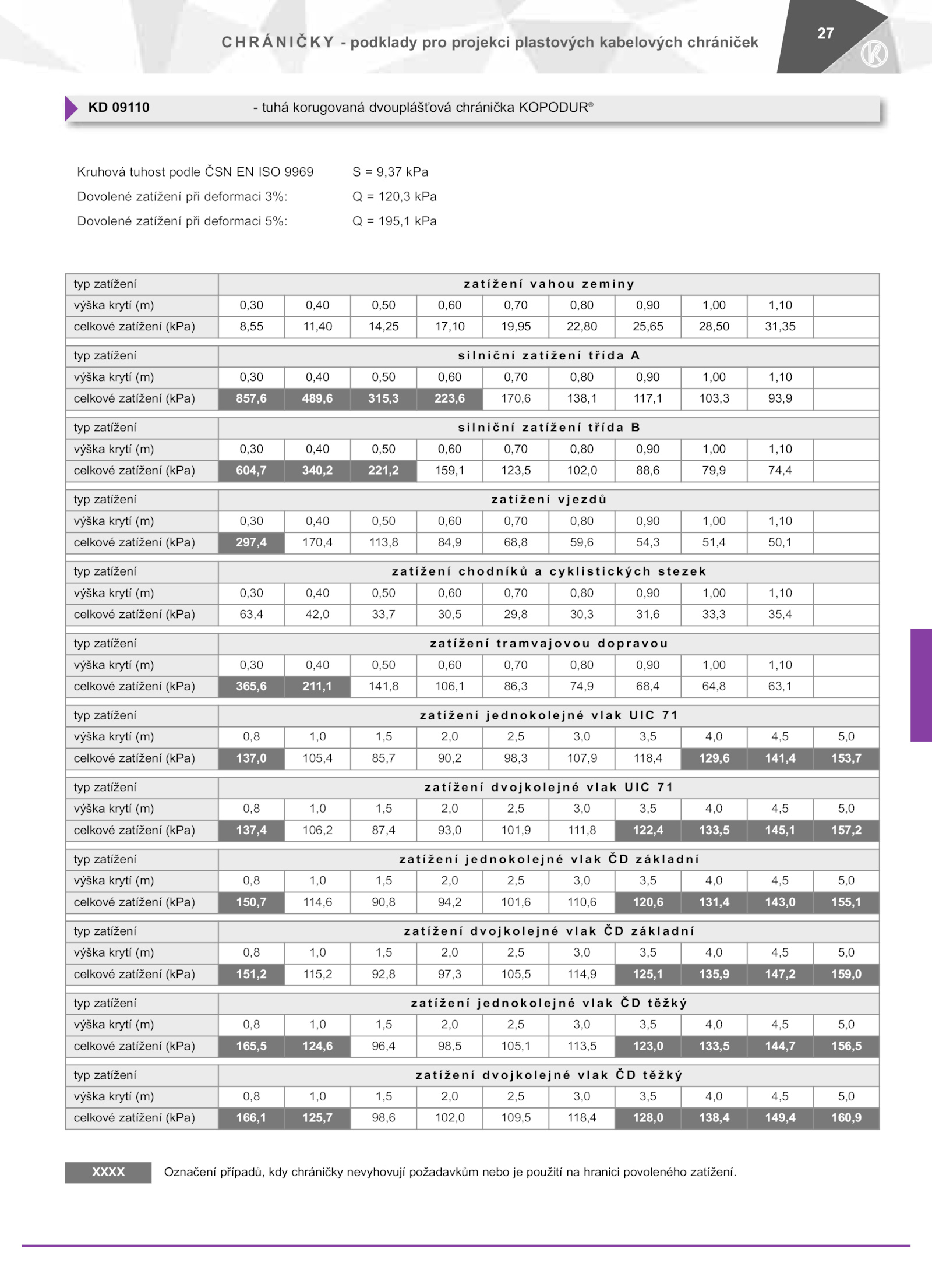

KD 09110 tuhá korugovaná dvouplášťová chránička KOPODUR®
.podklady pro projekci plastových kabelových chrániček
27
Kruhová tuhost podle ČSN ISO 9969 9,37 kPa
Dovolené zatížení při deformaci 3%: 120,3 kPa
Dovolené zatížení při deformaci 5%: 195,1 kPa
typ zatížení y
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 8,55 11,40 14,25 17,10 19,95 22,80 25,65 28,50 31,35
typ zatížení A
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 857,6 489,6 315,3 223,6 170,6 138,1 117,1 103,3 93,9
typ zatížení B
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 604,7 340,2 221,2 159,1 123,5 102,0 88,6 79,9 74,4
typ zatížení ů
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 297,4 170,4 113,8 84,9 68,8 59,6 54,3 51,4 50,1
typ zatížení k
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 63,4 42,0 33,7 30,5 29,8 30,3 31,6 33,3 35,4
typ zatížení u
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 365,6 211,1 141,8 106,1 86,3 74,9 68,4 64,8 63,1
typ zatížení 1
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 137,0 105,4 85,7 90,2 98,3 107,9 118,4 129,6 141,4 153,7
typ zatížení 1
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 137,4 106,2 87,4 93,0 101,9 111,8 122,4 133,5 145,1 157,2
typ zatížení í
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 150,7 114,6 90,8 94,2 101,6 110,6 120,6 131,4 143,0 155,1
typ zatížení í
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 151,2 115,2 92,8 97,3 105,5 114,9 125,1 135,9 147,2 159,0
typ zatížení ý
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 165,5 124,6 96,4 98,5 105,1 113,5 123,0 133,5 144,7 156,5
typ zatížení ý
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 166,1 125,7 98,6 102,0 109,5 118,4 128,0 138,4 149,4 160,9
XXXX Označení případů, kdy chráničky nevyhovují požadavkům nebo použití hranici povoleného zatížení
