Poznámky redaktora

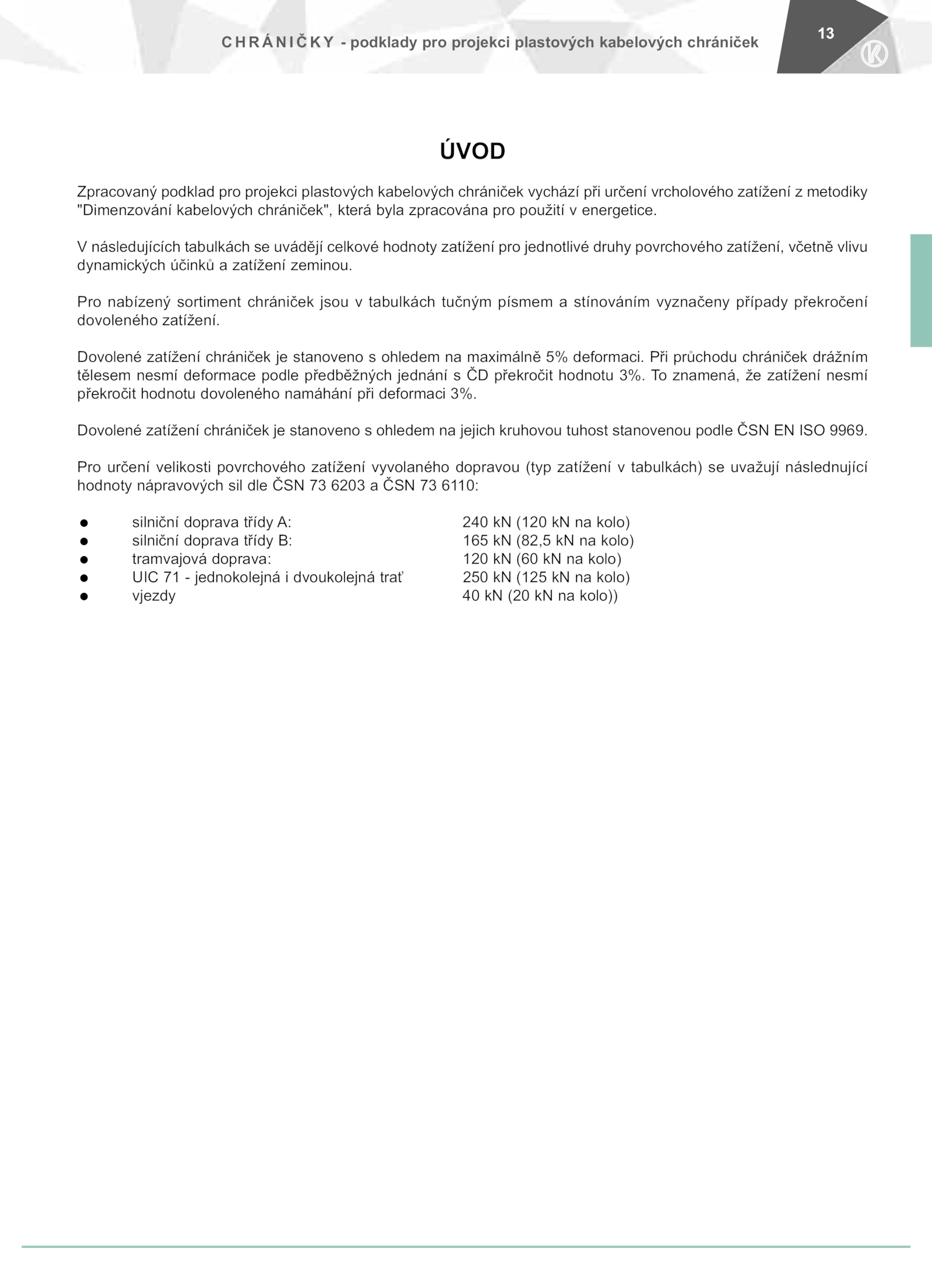

V následujících tabulkách uvádějí celkové hodnoty zatížení pro jednotlivé druhy povrchového zatížení, včetně vlivu dynamických účinků zatížení zeminou. Pro nabízený sortiment chrániček jsou tabulkách tučným písmem stínováním vyznačeny případy překročení dovoleného zatížení.podklady pro projekci plastových kabelových chrániček 13 ÚVOD Zpracovaný podklad pro projekci plastových kabelových chrániček vychází při určení vrcholového zatížení metodiky "Dimenzování kabelových chrániček", která byla zpracována pro použití energetice. Dovolené zatížení chrániček stanoveno ohledem jejich kruhovou tuhost stanovenou podle ČSN ISO 9969. Při průchodu chrániček drážním tělesem nesmí deformace podle předběžných jednání překročit hodnotu 3%. Dovolené zatížení chrániček stanoveno ohledem maximálně deformaci. Pro určení velikosti povrchového zatížení vyvolaného dopravou (typ zatížení tabulkách) uvažují následnující hodnoty nápravových sil dle ČSN 6203 ČSN 6110: = silniční doprava třídy 240 (120 kolo) = silniční doprava třídy 165 (82,5 kolo) = tramvajová doprava: 120 (60 kolo) = UIC jednokolejná dvoukolejná trať 250 (125 kolo) = vjezdy (20 kolo)) . znamená, zatížení nesmí překročit hodnotu dovoleného namáhání při deformaci 3%
