Kruhová tuhost podle ČSN ISO 9969 8,1 kPa
Dovolené zatížení při deformaci 3%: 112,9 kPa
Dovolené zatížení při deformaci 5%: 179,9 kPa

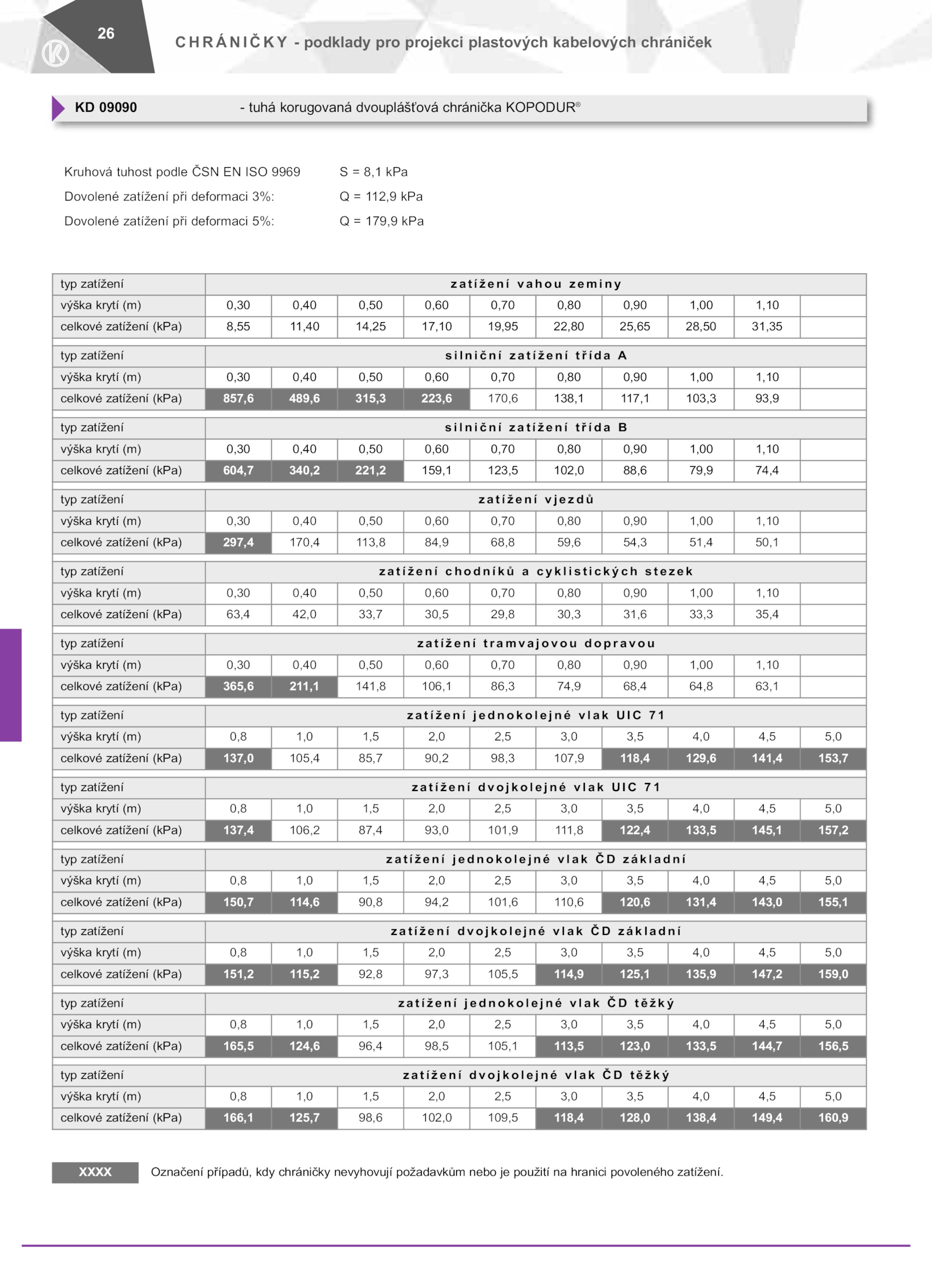

C podklady pro projekci plastových kabelových chrániček
26
KD 09090 tuhá korugovaná dvouplášťová chránička KOPODUR®
.typ zatížení y
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 8,55 11,40 14,25 17,10 19,95 22,80 25,65 28,50 31,35
typ zatížení A
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 857,6 489,6 315,3 223,6 170,6 138,1 117,1 103,3 93,9
typ zatížení B
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 604,7 340,2 221,2 159,1 123,5 102,0 88,6 79,9 74,4
typ zatížení ů
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 297,4 170,4 113,8 84,9 68,8 59,6 54,3 51,4 50,1
typ zatížení k
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 63,4 42,0 33,7 30,5 29,8 30,3 31,6 33,3 35,4
typ zatížení u
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 365,6 211,1 141,8 106,1 86,3 74,9 68,4 64,8 63,1
typ zatížení 1
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 137,0 105,4 85,7 90,2 98,3 107,9 118,4 129,6 141,4 153,7
typ zatížení 1
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 137,4 106,2 87,4 93,0 101,9 111,8 122,4 133,5 145,1 157,2
typ zatížení í
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 150,7 114,6 90,8 94,2 101,6 110,6 120,6 131,4 143,0 155,1
typ zatížení í
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 151,2 115,2 92,8 97,3 105,5 114,9 125,1 135,9 147,2 159,0
typ zatížení ý
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 165,5 124,6 96,4 98,5 105,1 113,5 123,0 133,5 144,7 156,5
typ zatížení ý
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 166,1 125,7 98,6 102,0 109,5 118,4 128,0 138,4 149,4 160,9
XXXX Označení případů, kdy chráničky nevyhovují požadavkům nebo použití hranici povoleného zatížení
