C podklady pro projekci plastových kabelových chrániček
38

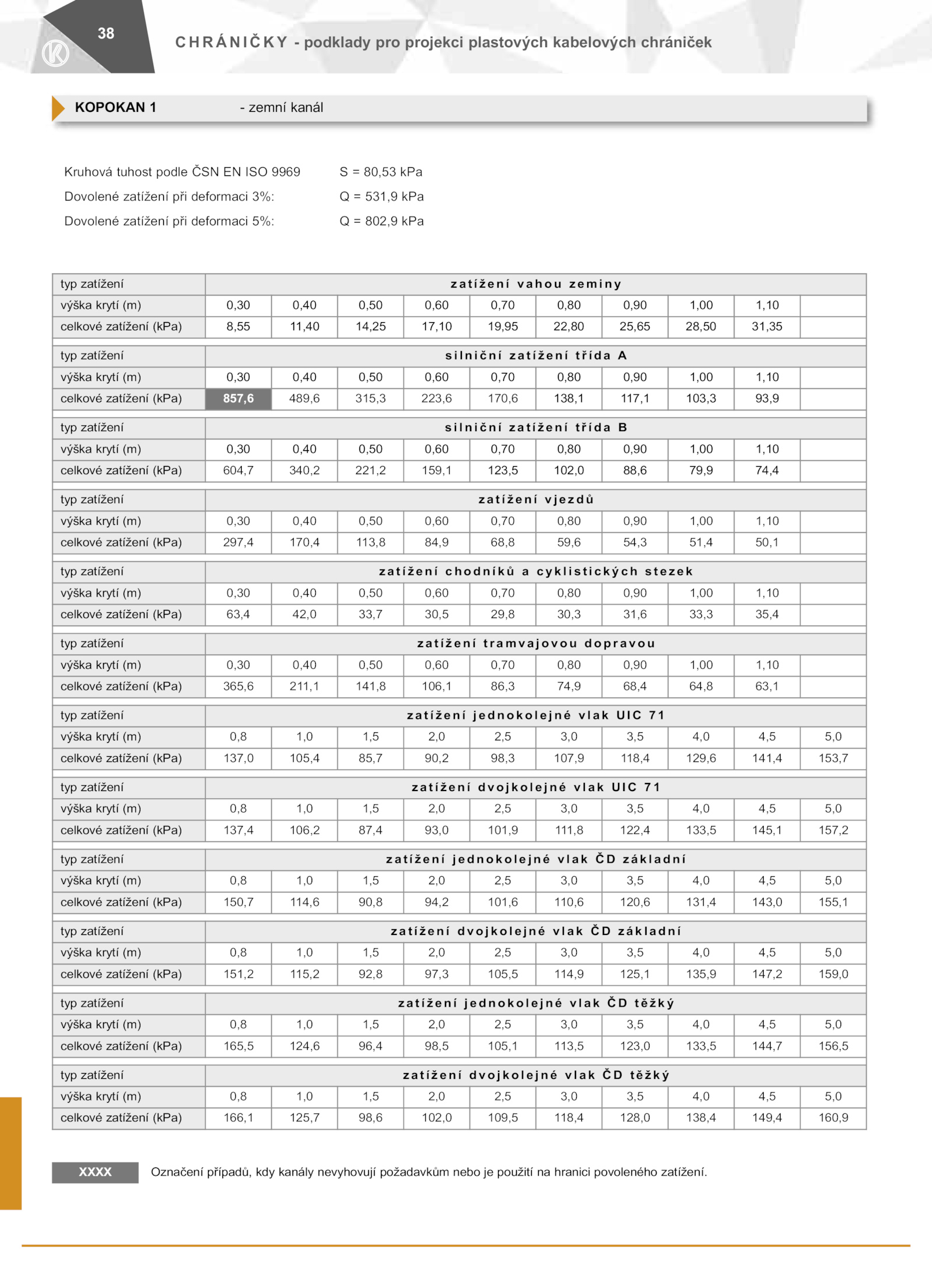

KOPOKAN zemní kanál
.Kruhová tuhost podle ČSN ISO 9969 80,53 kPa
Dovolené zatížení při deformaci 3%: 531,9 kPa
Dovolené zatížení při deformaci 5%: 802,9 kPa
typ zatížení y
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 8,55 11,40 14,25 17,10 19,95 22,80 25,65 28,50 31,35
typ zatížení A
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 857,6 489,6 315,3 223,6 170,6 138,1 117,1 103,3 93,9
typ zatížení B
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 604,7 340,2 221,2 159,1 123,5 102,0 88,6 79,9 74,4
typ zatížení ů
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 297,4 170,4 113,8 84,9 68,8 59,6 54,3 51,4 50,1
typ zatížení k
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 63,4 42,0 33,7 30,5 29,8 30,3 31,6 33,3 35,4
typ zatížení u
výška krytí (m) 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,10
celkové zatížení (kPa) 365,6 211,1 141,8 106,1 86,3 74,9 68,4 64,8 63,1
typ zatížení 1
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 137,0 105,4 85,7 90,2 98,3 107,9 118,4 129,6 141,4 153,7
typ zatížení 1
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 137,4 106,2 87,4 93,0 101,9 111,8 122,4 133,5 145,1 157,2
typ zatížení í
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 150,7 114,6 90,8 94,2 101,6 110,6 120,6 131,4 143,0 155,1
typ zatížení í
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 151,2 115,2 92,8 97,3 105,5 114,9 125,1 135,9 147,2 159,0
typ zatížení ý
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 165,5 124,6 96,4 98,5 105,1 113,5 123,0 133,5 144,7 156,5
typ zatížení ý
výška krytí (m) 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
celkové zatížení (kPa) 166,1 125,7 98,6 102,0 109,5 118,4 128,0 138,4 149,4 160,9
XXXX Označení případů, kdy kanály nevyhovují požadavkům nebo použití hranici povoleného zatížení
