Limity montáže
pouze pro žlaby 150/50
maximálně tři patra žlabů, mohou být různě kombinovaná
(držák/podpěra)
maximální rozteč závitových tyčí 000 mm
maximální zatížení jedné závitové tyče kg/m
minimální vzdálenost pater případě vícená-
sobné montáže tras jedné závit.
nosnost trasy „P“
výška bočnice mm
silnoproud kg
slaboproud kg
výška bočnice 100 mm
silnoproud kg
slaboproud kg
Funkční integrita podle teplotní křivky „P“ klasifikaci podle předpisů: 27/2008 STN 0205:2012 DIN 4102-12:1998-11
silnoproud
NKT 90-R 90
Prakab 90-R 90
Elkond HHK 15-R 15
slaboproud
NKT –
Prakab 60-R 60
Elkond HHK 90-R 90
Kabeláž použitá při testování: typ rozvodu kabeláž použitá při testování
normová
teplotní křivka „P“
NKT cables
silnoproud typ NOPOVIC 1-CXKH-V 180; P90-R, PS90, E90 B2ca s1d0a1
slaboproud výrobce nevyrábí
Prakab
silnoproud typ PRAFlaDur (N)HXH-J 180; P90-R, PS90, E90 B2ca s1d0a1
slaboproud typ PRAFlaGuard SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Elkond HHK (SK)
silnoproud typ 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1
slaboproud typ SHXKFH-V180 P90-R B2ca s1d1a1
závitová tyč M8
podpěra PZMP 100
pro žlaby šířky 100 mm
držák DZM 13
pro žlaby šířky 150 mm
24
MERKUR
2
GZ
galvanický
zinek
ŽZ
žárový
zinek
. Závitová tyč se
kotví přes kovové hmoždinky přímo betonového stropu žlaby jsou ní
upevněny pomocí podpěry PZMP 100, nebo držáku DZM 13. tyči
300 mm
kabely vhodné připevnit příchytkami SONAP
na začátku konci každého ohybu
použité prvky objednací kód
žlab 50-150/50 ARK-2x1
Spojka SZM ARK-2x3010
podpěra PZMP 100 ARK-2x6210
držák DZM ARK-2x4130
závitová tyč ARK-2x9021
(x) označuje pozici určující typ povrchové úpravy
označuje pozice určující konkrétní rozměr

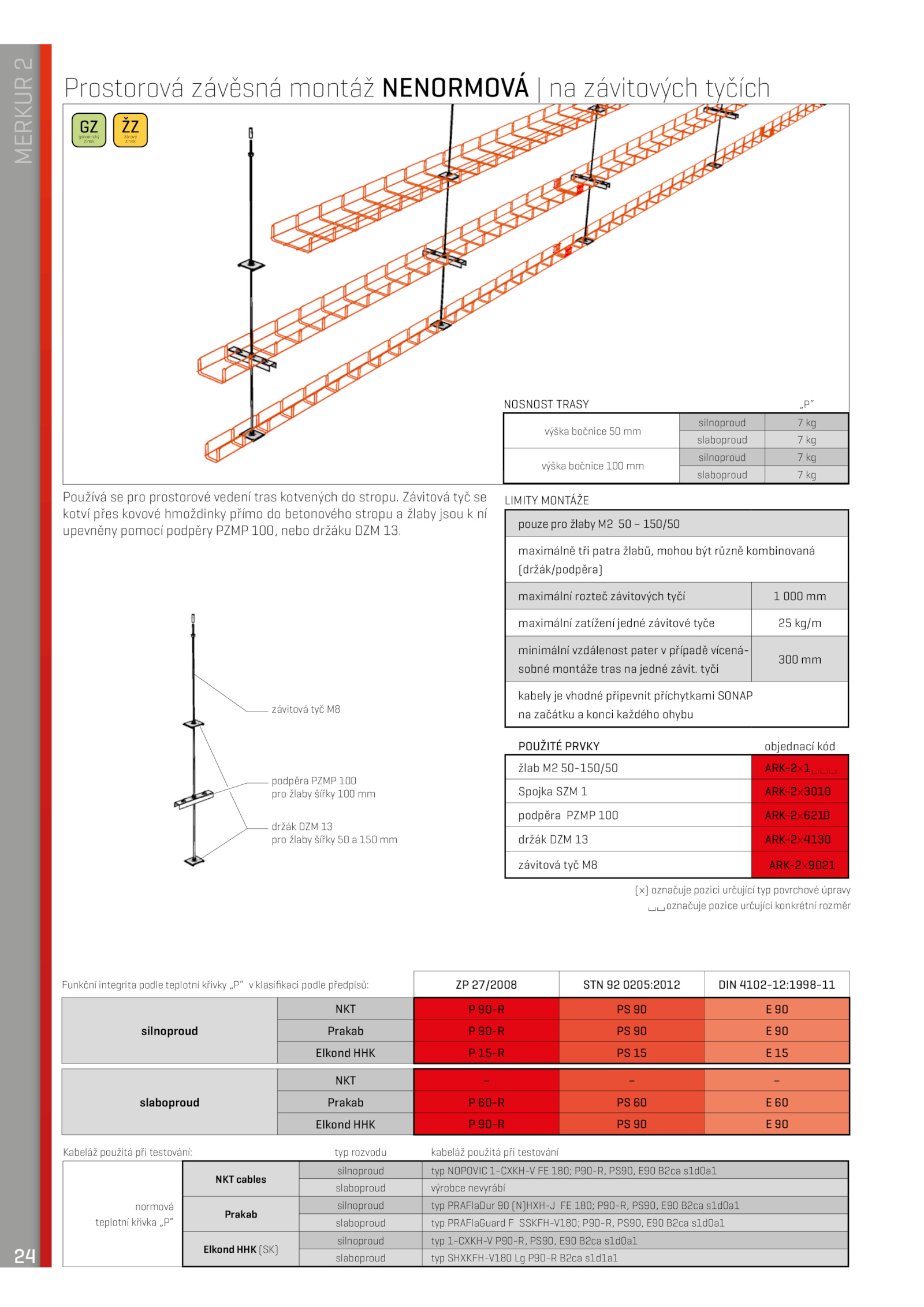

Prostorová závěsná montáž nenormová závitových tyčích
Používá pro prostorové vedení tras kotvených stropu
