Závitová tyč se
kotví přes kovové hmoždinky přímo betonového stropu žlaby jsou ní
upevněny pomocí podpěry PZMP 100, nebo držáku DZM 13. tyči
300 mm
kabely vhodné připevnit příchytkami SONAP
na začátku konci každého ohybu
použité prvky objednací kód
žlab 50-100/50 100/100 ARK-2x1
Spojka SZM ARK-2x3010
podpěra PZMP 100 ARK-2x6210
držák DZM ARK-2x4130
závitová tyč ARK-2x9021
(x) označuje pozici určující typ povrchové úpravy
označuje pozice určující konkrétní rozměr

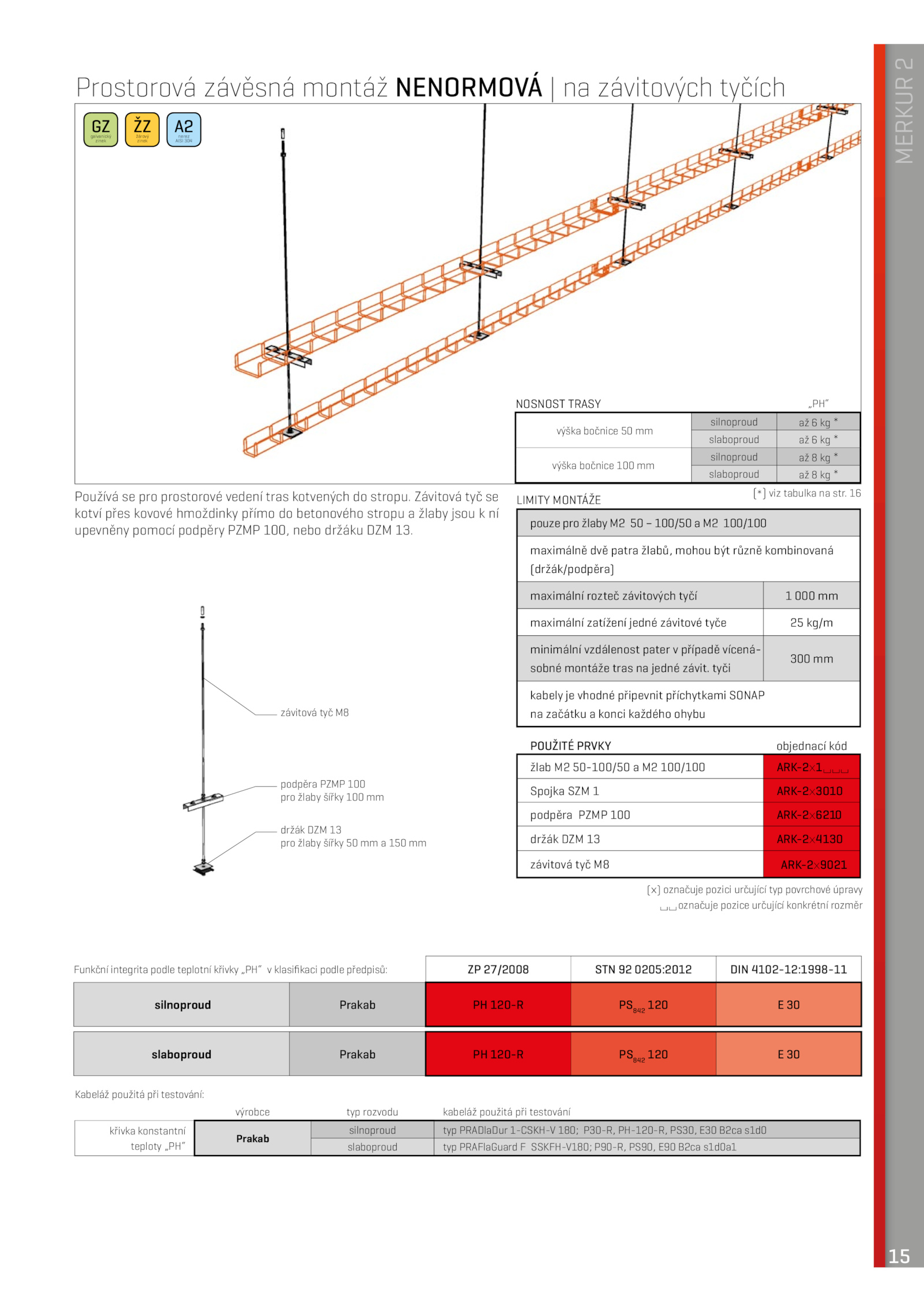

Prostorová závěsná montáž nenormová závitových tyčích
Používá pro prostorové vedení tras kotvených stropu.
nosnost trasy „PH“
výška bočnice mm
silnoproud *
slaboproud *
výška bočnice 100 mm
silnoproud *
slaboproud *
Funkční integrita podle teplotní křivky „PH“ klasifikaci podle předpisů: 27/2008 STN 0205:2012 DIN 4102-12:1998-11
silnoproud Prakab 120-R PS842
120 30
slaboproud Prakab 120-R PS842
120 30
(*) viz tabulka str. 16
Kabeláž použitá při testování:
výrobce typ rozvodu kabeláž použitá při testování
křivka konstantní
teploty „PH“
Prakab
silnoproud typ PRADlaDur 1-CSKH-V 180; P30-R, PH-120-R, PS30, E30 B2ca s1d0
slaboproud typ PRAFlaGuard SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI 304
závitová tyč M8
podpěra PZMP 100
pro žlaby šířky 100 mm
držák DZM 13
pro žlaby šířky 150 mm
15
MERKUR
2
.Limity montáže
pouze pro žlaby 100/50 100/100
maximálně dvě patra žlabů, mohou být různě kombinovaná
(držák/podpěra)
maximální rozteč závitových tyčí 000 mm
maximální zatížení jedné závitové tyče kg/m
minimální vzdálenost pater případě vícená-
sobné montáže tras jedné závit
