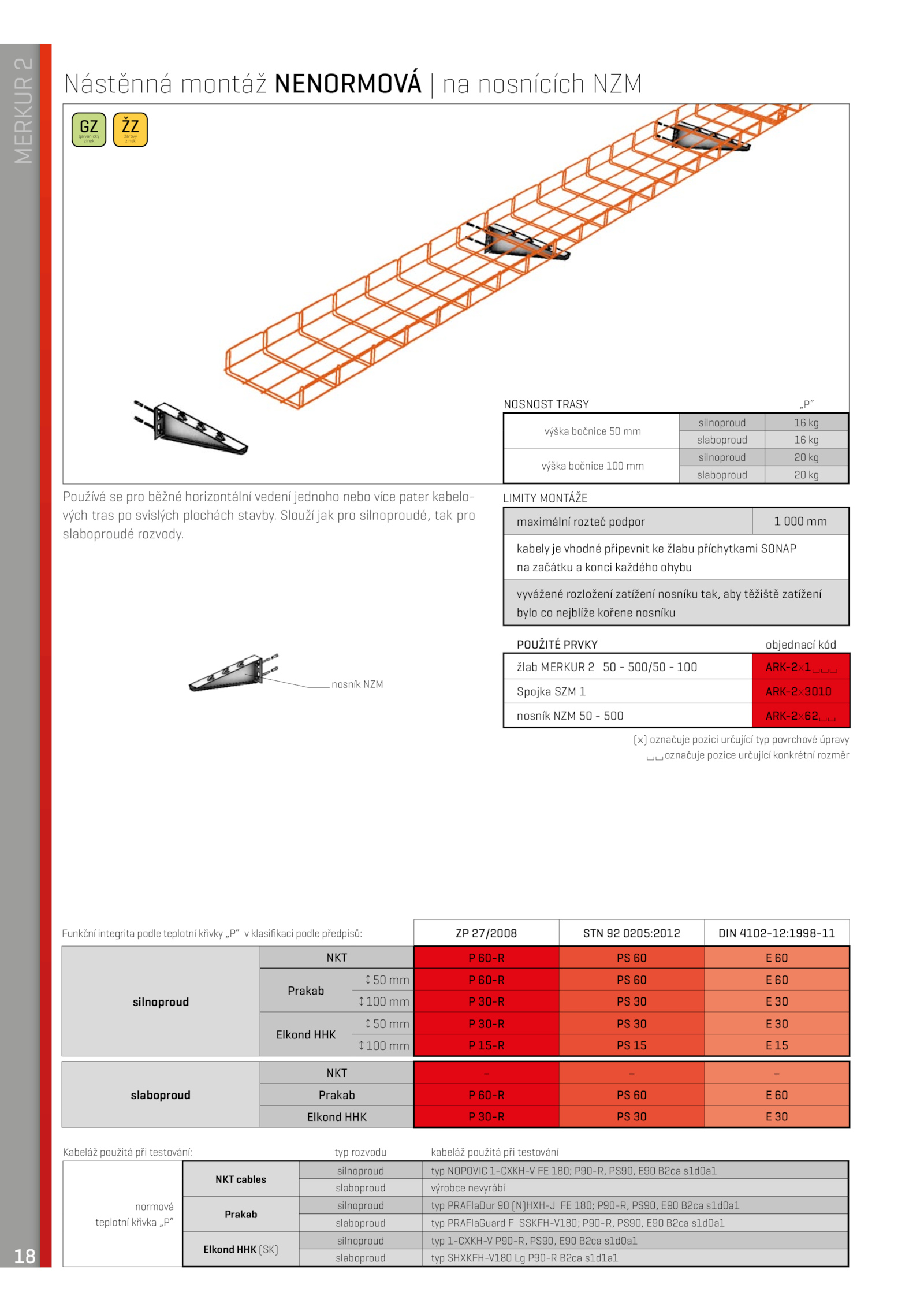

Nástěnná montáž nenormová nosnících NZM
Používá pro běžné horizontální vedení jednoho nebo více pater kabelo-
vých tras svislých plochách stavby.
Limity montáže
maximální rozteč podpor 000 mm
kabely vhodné připevnit žlabu příchytkami SONAP
na začátku konci každého ohybu
vyvážené rozložení zatížení nosníku tak, aby těžiště zatížení
bylo nejblíže kořene nosníku
použité prvky objednací kód
žlab MERKUR 500/50 100 ARK-2x1
Spojka SZM ARK-2x3010
nosník NZM 500 ARK-2x62
(x) označuje pozici určující typ povrchové úpravy
označuje pozice určující konkrétní rozměr
nosník NZM
Kabeláž použitá při testování: typ rozvodu kabeláž použitá při testování
normová
teplotní křivka „P“
NKT cables
silnoproud typ NOPOVIC 1-CXKH-V 180; P90-R, PS90, E90 B2ca s1d0a1
slaboproud výrobce nevyrábí
Prakab
silnoproud typ PRAFlaDur (N)HXH-J 180; P90-R, PS90, E90 B2ca s1d0a1
slaboproud typ PRAFlaGuard SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Elkond HHK (SK)
silnoproud typ 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1
slaboproud typ SHXKFH-V180 P90-R B2ca s1d1a1
Funkční integrita podle teplotní křivky „P“ klasifikaci podle předpisů: 27/2008 STN 0205:2012 DIN 4102-12:1998-11
silnoproud
NKT 60-R 60
Prakab
50 60-R 60
100 30-R 30
Elkond HHK
50 30-R 30
100 15-R 15
slaboproud
NKT –
Prakab 60-R 60
Elkond HHK 30-R 30
nosnost trasy „P“
výška bočnice mm
silnoproud kg
slaboproud kg
výška bočnice 100 mm
silnoproud kg
slaboproud kg
18
MERKUR
2
GZ
galvanický
zinek
ŽZ
žárový
zinek
. Slouží jak pro silnoproudé, tak pro
slaboproudé rozvody
