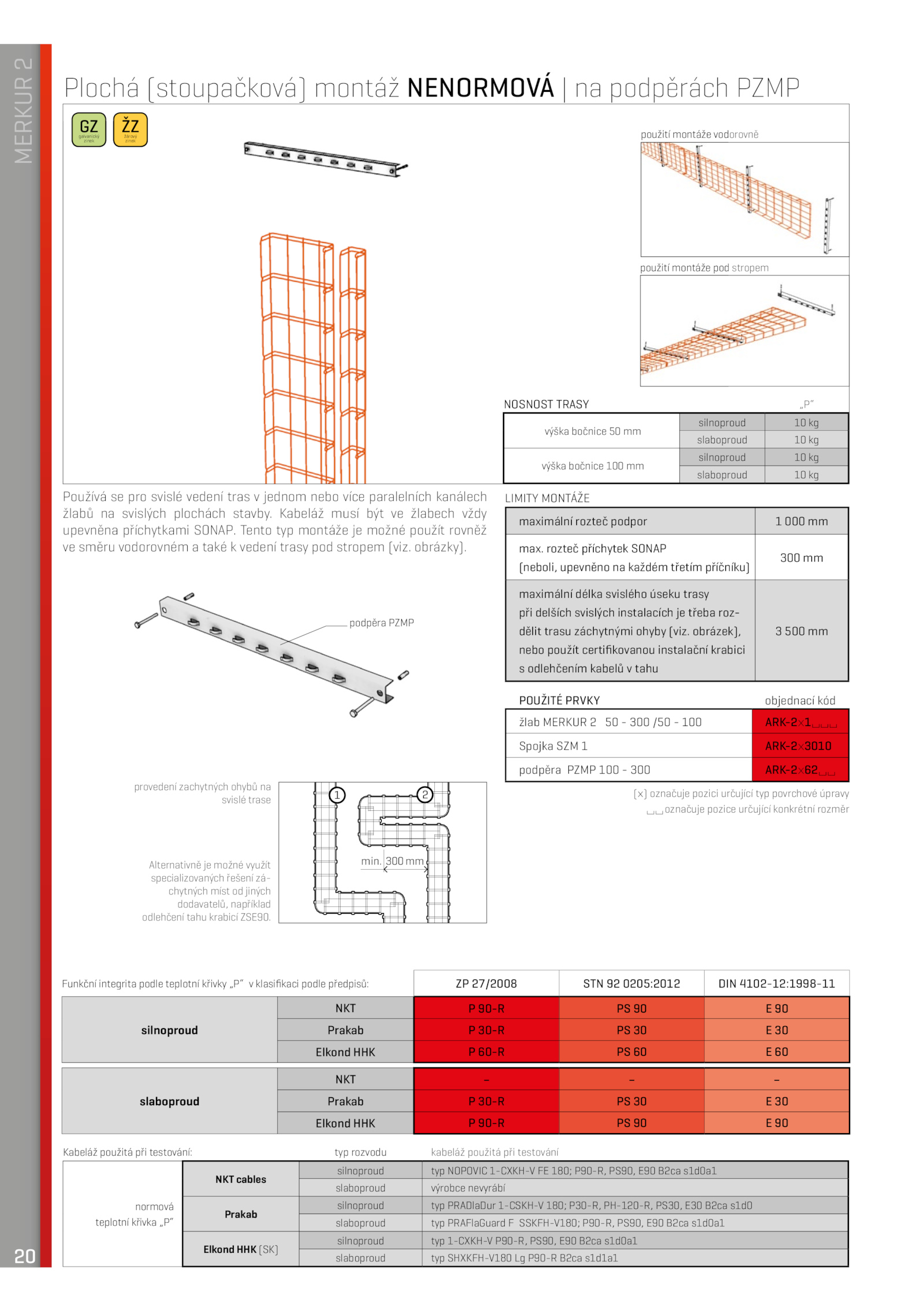

Plochá (stoupačková) montáž nenormová podpěrách PZMP
Používá pro svislé vedení tras jednom nebo více paralelních kanálech
žlabů svislých plochách stavby.
1 2
provedení zachytných ohybů na
svislé trase
Alternativně možné využít
specializovaných řešení zá-
chytných míst jiných
dodavatelů, například
odlehčení tahu krabicí ZSE90. obrázek),
nebo použít certifikovanou instalační krabici
s odlehčením kabelů tahu
3 500 mm
použité prvky objednací kód
žlab MERKUR 300 /50 100 ARK-2x1
Spojka SZM ARK-2x3010
podpěra PZMP 100 300 ARK-2x62
(x) označuje pozici určující typ povrchové úpravy
označuje pozice určující konkrétní rozměr
podpěra PZMP
300 mm
min. Kabeláž musí být žlabech vždy
upevněna příchytkami SONAP. obrázky). Tento typ montáže možné použít rovněž
ve směru vodorovném také vedení trasy pod stropem (viz.
použití montáže vodorovně
použití montáže pod stropem
Funkční integrita podle teplotní křivky „P“ klasifikaci podle předpisů: 27/2008 STN 0205:2012 DIN 4102-12:1998-11
silnoproud
NKT 90-R 90
Prakab 30-R 30
Elkond HHK 60-R 60
slaboproud
NKT –
Prakab 30-R 30
Elkond HHK 90-R 90
nosnost trasy „P“
výška bočnice mm
silnoproud kg
slaboproud kg
výška bočnice 100 mm
silnoproud kg
slaboproud kg
Kabeláž použitá při testování: typ rozvodu kabeláž použitá při testování
normová
teplotní křivka „P“
NKT cables
silnoproud typ NOPOVIC 1-CXKH-V 180; P90-R, PS90, E90 B2ca s1d0a1
slaboproud výrobce nevyrábí
Prakab
silnoproud typ PRADlaDur 1-CSKH-V 180; P30-R, PH-120-R, PS30, E30 B2ca s1d0
slaboproud typ PRAFlaGuard SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Elkond HHK (SK)
silnoproud typ 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1
slaboproud typ SHXKFH-V180 P90-R B2ca s1d1a1
20
MERKUR
2
GZ
galvanický
zinek
ŽZ
žárový
zinek
. rozteč příchytek SONAP
(neboli, upevněno každém třetím příčníku)
300 mm
maximální délka svislého úseku trasy
při delších svislých instalacích třeba roz-
dělit trasu záchytnými ohyby (viz.normová
a
nenormová
montáž
Limity montáže
maximální rozteč podpor 000 mm
max
