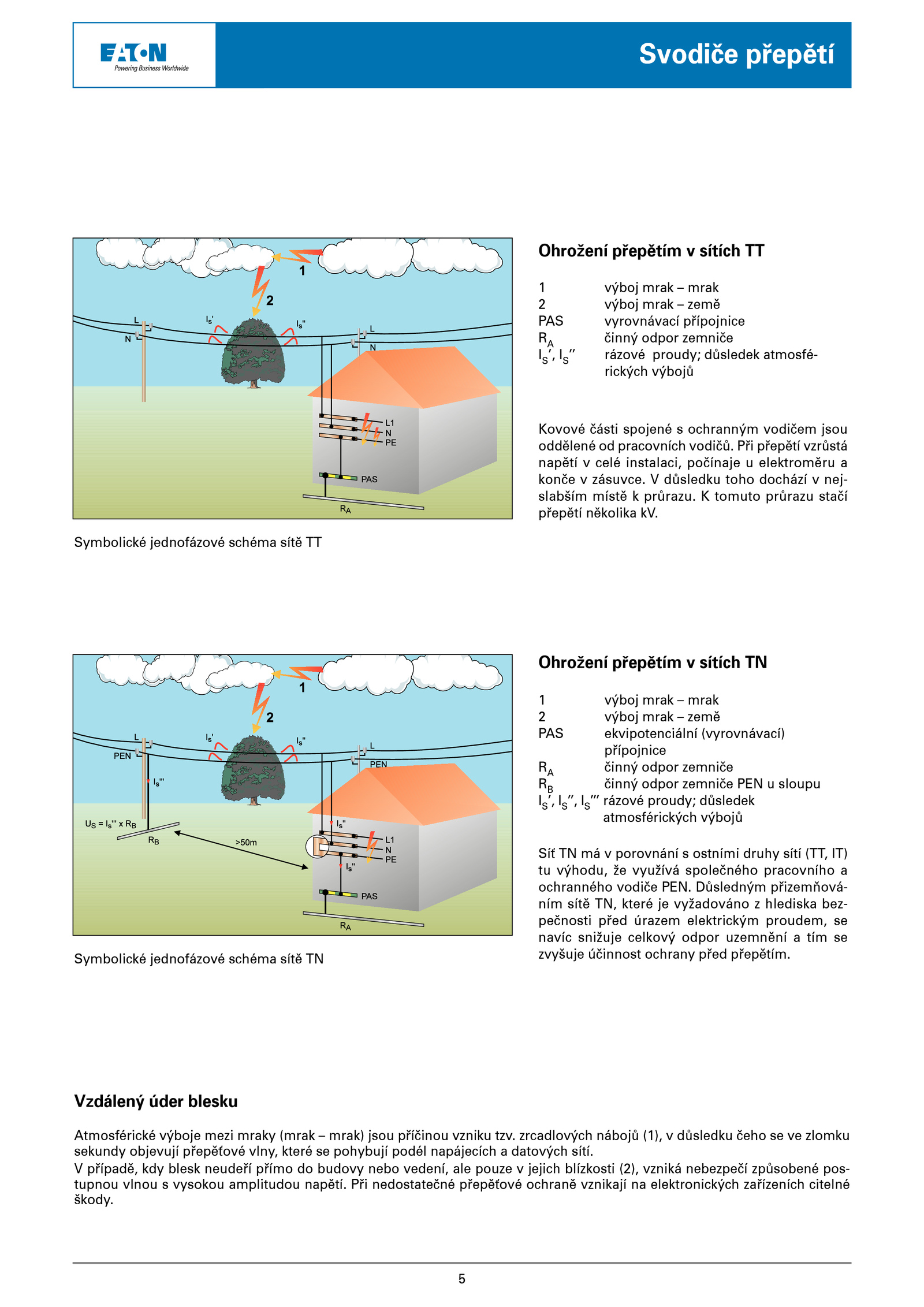

Vzdálený úder blesku
Atmosférické výboje mezi mraky (mrak mrak) jsou příčinou vzniku tzv.výboj mrak mrak
2 výboj mrak země
PAS vyrovnávací přípojnice
RA činný odpor zemniče
IS’, IS’’ rázové proudy; důsledek atmosfé-
rických výbojů
Symbolické jednofázové schéma sítě TT
Symbolické jednofázové schéma sítě TN
Kovové části spojené ochranným vodičem jsou
oddělené pracovních vodičů. důsledku toho dochází nej-
slabším místě průrazu. zrcadlových nábojů (1), důsledku čeho zlomku
sekundy objevují přepěťové vlny, které pohybují podél napájecích datových sítí. Při přepětí vzrůstá
napětí celé instalaci, počínaje elektroměru a
konče zásuvce.
V případě, kdy blesk neudeří přímo budovy nebo vedení, ale pouze jejich blízkosti (2), vzniká nebezpečí způsobené pos-
tupnou vlnou vysokou amplitudou napětí.
Ohrožení přepětím sítích TT
Ohrožení přepětím sítích TN
1 výboj mrak mrak
2 výboj mrak země
PAS ekvipotenciální (vyrovnávací)
přípojnice
RA činný odpor zemniče
RB činný odpor zemniče PEN sloupu
IS’, IS’’, IS’’’ rázové proudy; důsledek
atmosférických výbojů
Síť porovnání ostními druhy sítí (TT, IT)
tu výhodu, využívá společného pracovního a
ochranného vodiče PEN. tomuto průrazu stačí
přepětí několika kV. Důsledným přizemňová-
ním sítě TN, které vyžadováno hlediska bez-
pečnosti před úrazem elektrickým proudem, se
navíc snižuje celkový odpor uzemnění tím se
zvyšuje účinnost ochrany před přepětím. Při nedostatečné přepěťové ochraně vznikají elektronických zařízeních citelné
škody
