Technické údaje
Elektrické:
Splňuje požadavky IEC 61643-1: 1998-02,
DIN VDE 0675 část6: 1989-11,
IEC 61024-1: 1990-03,
ČSN 60947-7-1: 1989-10,
DIN VDE 0110-1: 1997-04
Jmenovité napětí 500 AC/DC
Jmenovitý proud 125 °C
Jmenovitý impulzní proud (10/350) µs
špičková hodnota proudu 100 kA
impulzní náboj As
měrná energie 2,5 MJ/Ω
Typ konstrukce III
Mechanické:
Výška výřezu krycí desce mm
Výška základny přístroje mm
Šířka 17,5 mm
Montáž přístrojovou lištu
Stupeň krytí IP40
Svorky hlavičkové třmenové
Průřez připojovacího vodiče
plné 0,5 mm2
slaněné 0,5 mm2
Utahovací moment
šroubových svorek 4-4,5 Nm
Přípustná relativní vlhkost vzduchu 95%
Stupeň znečištění 2
Klimatická odolnost DIN 40040
Minimální vzdušná vzdálenost podle ČSN 60664-1,
DIN VDE 0110-1:1997-04
Rozsah okolních teplot -40 +85 °C
Schéma zapojení (symbolické)
Rozměry [mm] Zapojení 3+1 typ připojení podle ČSN 2000-5-534
Síť TT, Síť TN-S, Síť IT
Svodič bleskového proudu
a SPI-35/440
b SPI-100/NPE
c SPI-50/NPE
Propojovací modul
d SPB-D-125
Propojovací lišty
e Z-GV-U/5
f Z-GV-U/6
Svodiče přepětí
46

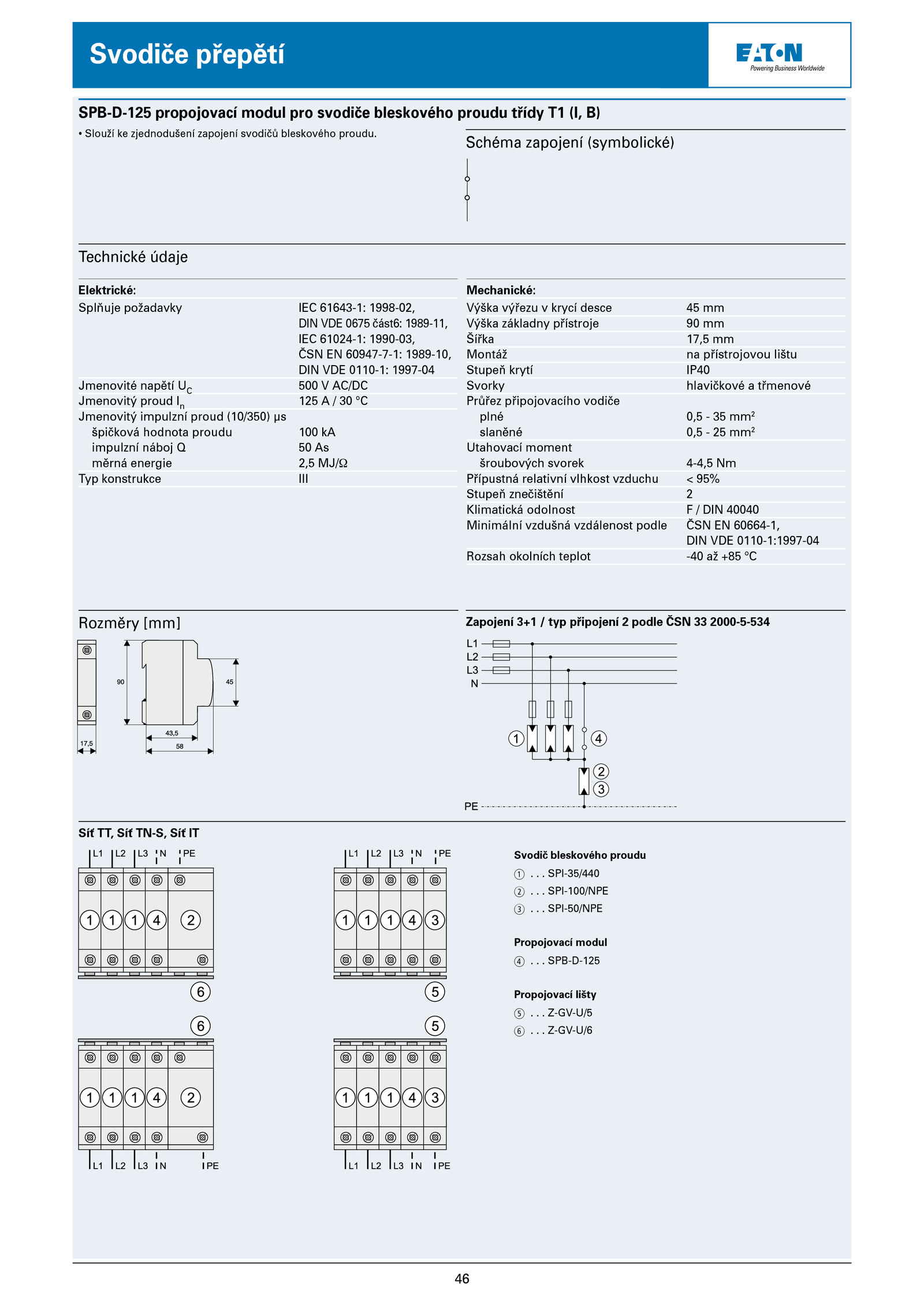

.SPB-D-125 propojovací modul pro svodiče bleskového proudu třídy (I, B)
• Slouží zjednodušení zapojení svodičů bleskového proudu
