Svodiče přepětí
21

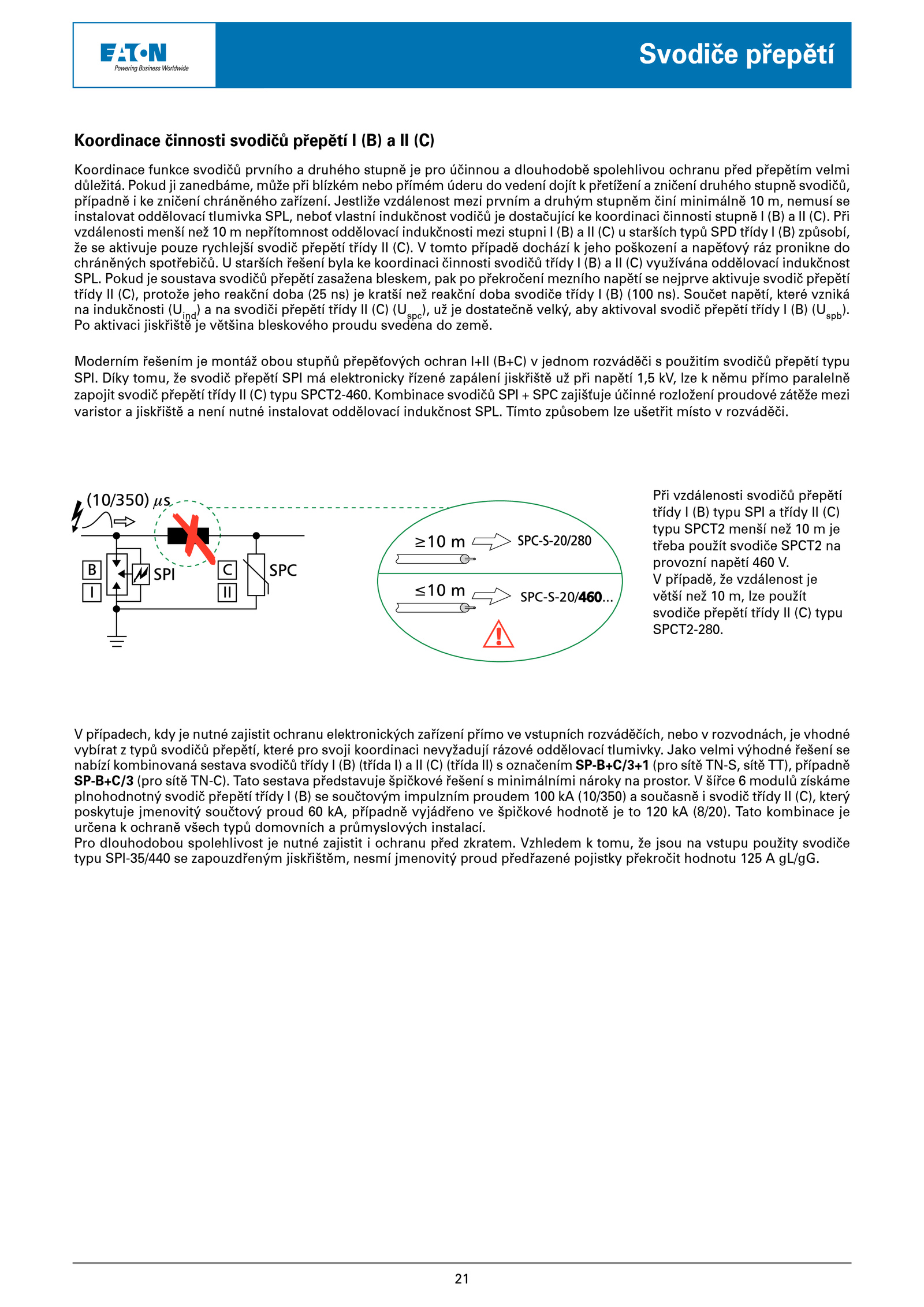

. Tímto způsobem lze ušetřit místo rozváděči.Koordinace činnosti svodičů přepětí (B) (C)
Moderním řešením montáž obou stupňů přepěťových ochran I+II (B+C) jednom rozváděči použitím svodičů přepětí typu
SPI. Díky tomu, svodič přepětí SPI elektronicky řízené zapálení jiskřiště při napětí 1,5 kV, lze němu přímo paralelně
zapojit svodič přepětí třídy (C) typu SPCT2-460. starších řešení byla koordinaci činnosti svodičů třídy (B) (C) využívána oddělovací indukčnost
SPL.
V případech, kdy nutné zajistit ochranu elektronických zařízení přímo vstupních rozváděčích, nebo rozvodnách, vhodné
vybírat typů svodičů přepětí, které pro svoji koordinaci nevyžadují rázové oddělovací tlumivky. Pokud soustava svodičů přepětí zasažena bleskem, pak překročení mezního napětí nejprve aktivuje svodič přepětí
třídy (C), protože jeho reakční doba (25 ns) kratší než reakční doba svodiče třídy (B) (100 ns). Součet napětí, které vzniká
na indukčnosti (Uind) svodiči přepětí třídy (C) (Uspc), dostatečně velký, aby aktivoval svodič přepětí třídy (B) (Uspb).
Po aktivaci jiskřiště většina bleskového proudu svedena země. Vzhledem tomu, jsou vstupu použity svodiče
typu SPI-35/440 zapouzdřeným jiskřištěm, nesmí jmenovitý proud předřazené pojistky překročit hodnotu 125 gL/gG. Tato kombinace je
určena ochraně všech typů domovních průmyslových instalací. Pokud zanedbáme, může při blízkém nebo přímém úderu vedení dojít přetížení zničení druhého stupně svodičů,
případně zničení chráněného zařízení. Kombinace svodičů SPI SPC zajišťuje účinné rozložení proudové zátěže mezi
varistor jiskřiště není nutné instalovat oddělovací indukčnost SPL. Jako velmi výhodné řešení se
nabízí kombinovaná sestava svodičů třídy (B) (třída (C) (třída II) označením SP-B+C/3+1 (pro sítě TN-S, sítě TT), případně
SP-B+C/3 (pro sítě TN-C).
Koordinace funkce svodičů prvního druhého stupně pro účinnou dlouhodobě spolehlivou ochranu před přepětím velmi
důležitá.
V případě, vzdálenost je
větší než lze použít
svodiče přepětí třídy (C) typu
SPCT2-280.
Při vzdálenosti svodičů přepětí
třídy (B) typu SPI třídy (C)
typu SPCT2 menší než je
třeba použít svodiče SPCT2 na
provozní napětí 460 V
