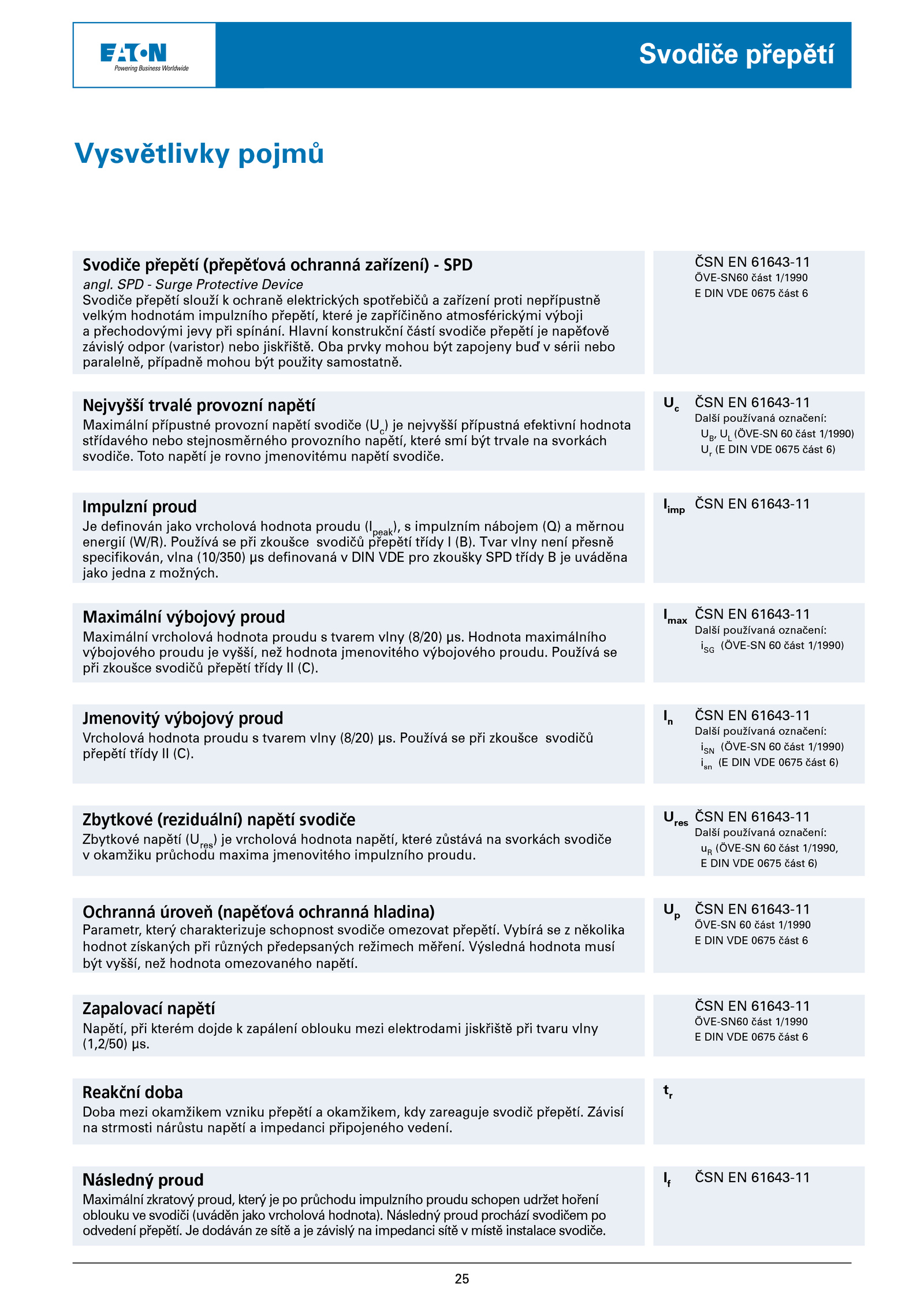

tr Následný proud Maximální zkratový proud, který průchodu impulzního proudu schopen udržet hoření oblouku svodiči (uváděn jako vrcholová hodnota). Ures ČSN 61643-11 Další používaná označení: uR (ÖVE-SN část 1/1990, E DIN VDE 0675 část 6) Ochranná úroveň (napěťová ochranná hladina) Parametr, který charakterizuje schopnost svodiče omezovat přepětí. Up ČSN 61643-11 ÖVE-SN část 1/1990 E DIN VDE 0675 část 6 Svodiče přepětí (přepěťová ochranná zařízení) SPD angl. Tvar vlny není přesně specifikován, vlna (10/350) definovaná DIN VDE pro zkoušky SPD třídy uváděna jako jedna možných. dodáván sítě závislý impedanci sítě místě instalace svodiče. Hlavní konstrukční částí svodiče přepětí napěťově závislý odpor (varistor) nebo jiskřiště. Uc ČSN 61643-11 Další používaná označení: UB, (ÖVE-SN část 1/1990) Ur DIN VDE 0675 část 6) Impulzní proud Je definován jako vrcholová hodnota proudu (Ipeak), impulzním nábojem (Q) měrnou energií (W/R). Oba prvky mohou být zapojeny buď sérii nebo paralelně, případně mohou být použity samostatně. Následný proud prochází svodičem po odvedení přepětí. Používá při zkoušce svodičů přepětí třídy (B). ČSN 61643-11 ÖVE-SN60 část 1/1990 E DIN VDE 0675 část 6 Svodiče přepětí 25 . Výsledná hodnota musí být vyšší, než hodnota omezovaného napětí. Používá při zkoušce svodičů přepětí třídy (C). Toto napětí rovno jmenovitému napětí svodiče. Iimp ČSN 61643-11 Maximální výbojový proud Maximální vrcholová hodnota proudu tvarem vlny (8/20) μs. Imax ČSN 61643-11 Další používaná označení: iSG (ÖVE-SN část 1/1990) Jmenovitý výbojový proud Vrcholová hodnota proudu tvarem vlny (8/20) μs.Reakční doba Doba mezi okamžikem vzniku přepětí okamžikem, kdy zareaguje svodič přepětí. Závisí na strmosti nárůstu napětí impedanci připojeného vedení. Vybírá několika hodnot získaných při různých předepsaných režimech měření. SPD Surge Protective Device Svodiče přepětí slouží ochraně elektrických spotřebičů zařízení proti nepřípustně velkým hodnotám impulzního přepětí, které zapříčiněno atmosférickými výboji a přechodovými jevy při spínání. Hodnota maximálního výbojového proudu vyšší, než hodnota jmenovitého výbojového proudu. In ČSN 61643-11 Další používaná označení: iSN (ÖVE-SN část 1/1990) isn DIN VDE 0675 část 6) Zbytkové (reziduální) napětí svodiče Zbytkové napětí (Ures) vrcholová hodnota napětí, které zůstává svorkách svodiče v okamžiku průchodu maxima jmenovitého impulzního proudu. ČSN 61643-11 ÖVE-SN60 část 1/1990 E DIN VDE 0675 část 6 Nejvyšší trvalé provozní napětí Maximální přípustné provozní napětí svodiče (Uc) nejvyšší přípustná efektivní hodnota střídavého nebo stejnosměrného provozního napětí, které smí být trvale svorkách svodiče. If ČSN 61643-11 Vysvětlivky pojmů Zapalovací napětí Napětí, při kterém dojde zapálení oblouku mezi elektrodami jiskřiště při tvaru vlny (1,2/50) μs. Používá se při zkoušce svodičů přepětí třídy (C)
