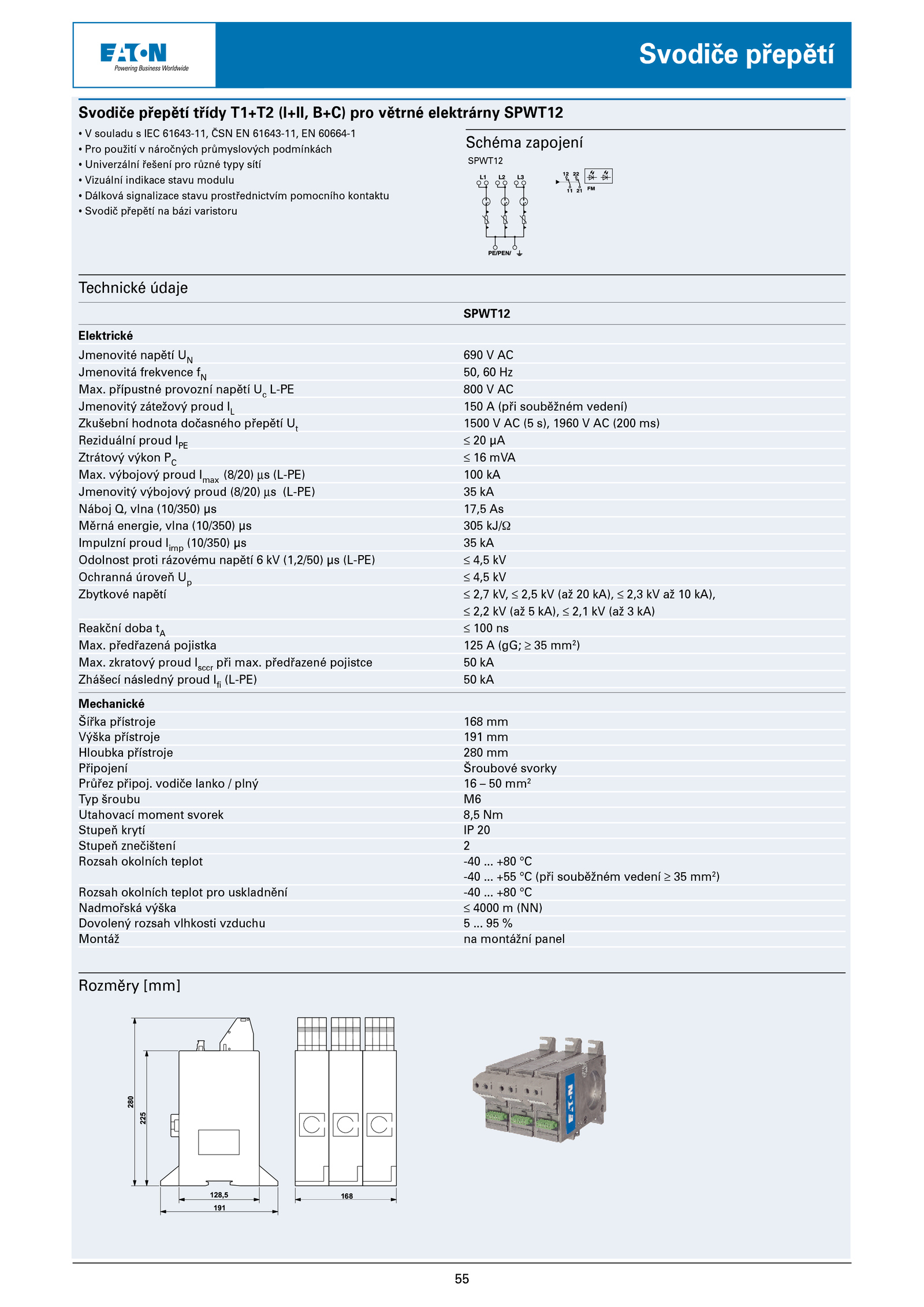

Svodiče přepětí
Svodiče přepětí třídy T1+T2 (I+II, B+C) pro větrné elektrárny SPWT12
• souladu IEC 61643-11, ČSN 61643-11, 60664-1
• Pro použití náročných průmyslových podmínkách
• Univerzální řešení pro různé typy sítí
• Vizuální indikace stavu modulu
• Dálková signalizace stavu prostřednictvím pomocního kontaktu
• Svodič přepětí bázi varistoru
Technické údaje
SPWT12
Elektrické
Jmenovité napětí 690 AC
Jmenovitá frekvence 50, Hz
Max. přípustné provozní napětí L-PE 800 AC
Jmenovitý zátežový proud 150 (při souběžném vedení)
Zkušební hodnota dočasného přepětí 1500 s), 1960 (200 ms)
Reziduální proud IPE μA
Ztrátový výkon mVA
Max.
