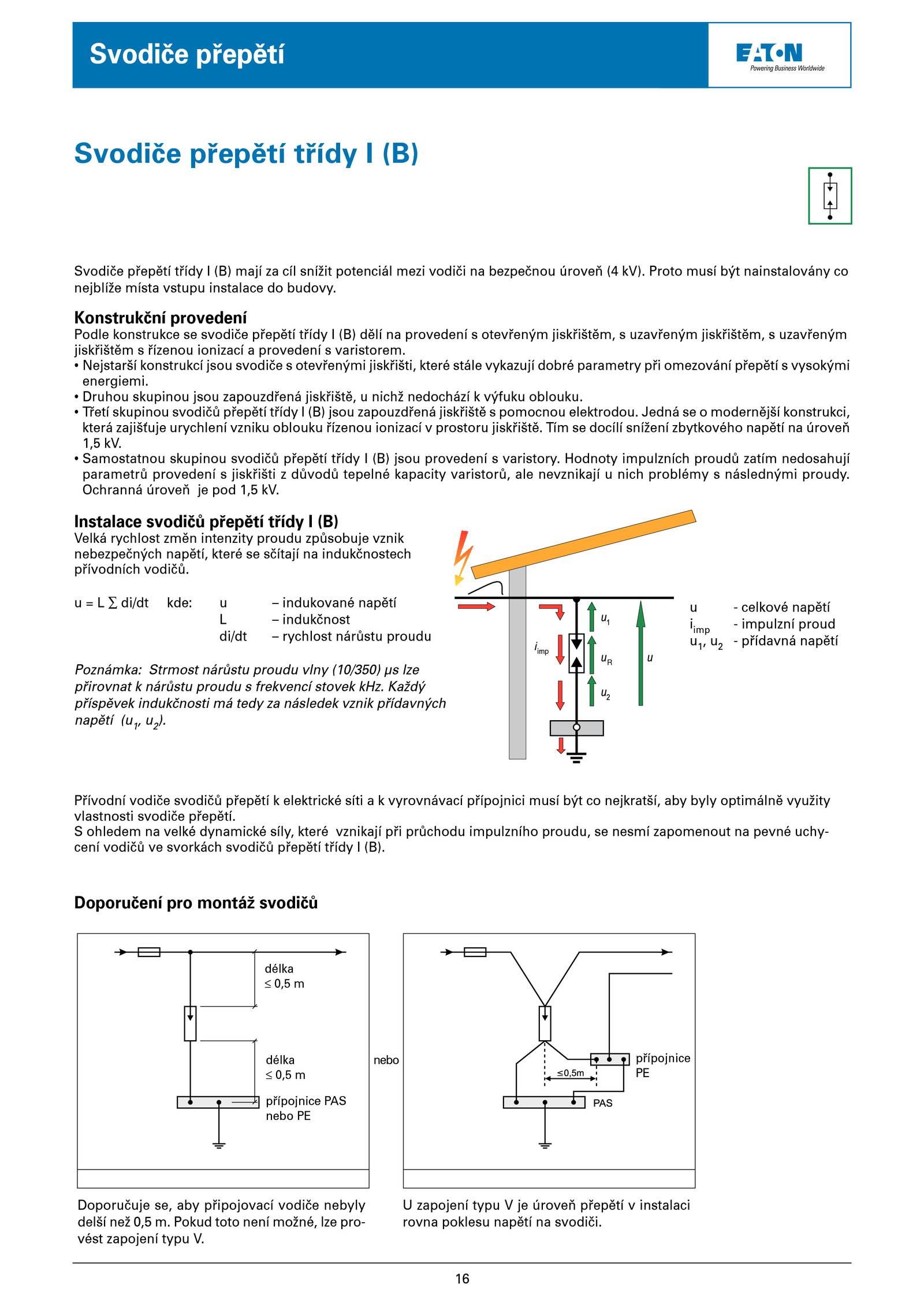

u di/dt kde: indukované napětí L indukčnost di/dt rychlost nárůstu proudu Poznámka: Strmost nárůstu proudu vlny (10/350) lze přirovnat nárůstu proudu frekvencí stovek kHz. u celkové napětí iimp impulzní proud u1, přídavná napětí Doporučení pro montáž svodičů Přívodní vodiče svodičů přepětí elektrické síti vyrovnávací přípojnici musí být nejkratší, aby byly optimálně využity vlastnosti svodiče přepětí. Proto musí být nainstalovány co nejblíže místa vstupu instalace budovy. • Samostatnou skupinou svodičů přepětí třídy (B) jsou provedení varistory. U zapojení typu úroveň přepětí instalaci rovna poklesu napětí svodiči. Hodnoty impulzních proudů zatím nedosahují parametrů provedení jiskřišti důvodů tepelné kapacity varistorů, ale nevznikají nich problémy následnými proudy. iimp R Instalace svodičů přepětí třídy (B) Velká rychlost změn intenzity proudu způsobuje vznik nebezpečných napětí, které sčítají indukčnostech přívodních vodičů. • Nejstarší konstrukcí jsou svodiče otevřenými jiskřišti, které stále vykazují dobré parametry při omezování přepětí vysokými energiemi. Svodiče přepětí 16 . Tím docílí snížení zbytkového napětí úroveň 1,5 kV. délka ≤ 0,5 m délka ≤ 0,5 m přípojnice PAS nebo PE přípojnice PE nebo Doporučuje se, aby připojovací vodiče nebyly delší než 0,5 Pokud toto není možné, lze pro- vést zapojení typu V. Ochranná úroveň pod 1,5 kV. • Třetí skupinou svodičů přepětí třídy (B) jsou zapouzdřená jiskřiště pomocnou elektrodou. Každý příspěvek indukčnosti tedy následek vznik přídavných napětí (u1, u2). S ohledem velké dynamické síly, které vznikají při průchodu impulzního proudu, nesmí zapomenout pevné uchy- cení vodičů svorkách svodičů přepětí třídy (B).Svodiče přepětí třídy (B) Svodiče přepětí třídy (B) mají cíl snížit potenciál mezi vodiči bezpečnou úroveň kV). Jedná modernější konstrukci, která zajišťuje urychlení vzniku oblouku řízenou ionizací prostoru jiskřiště. • Druhou skupinou jsou zapouzdřená jiskřiště, nichž nedochází výfuku oblouku. Konstrukční provedení Podle konstrukce svodiče přepětí třídy (B) dělí provedení otevřeným jiskřištěm, uzavřeným jiskřištěm, uzavřeným jiskřištěm řízenou ionizací provedení varistorem
