Přívod vodiče
Zkušební zdířka
Otvor pro můstek 282-43x
Otvor pro 2007-844x zapojovací můstek
Zapojovací můstek 2007-844x
1
2
3
4
5
6
k
l
k
l
k
l
Přívod vodiče
Zkušební zdířka
Otvor pro můstek 282-43x
Otvor pro 2007-844x zapojovací můstek
Zapojovací můstek 2007-844x
Výňatek katalogu
Systémy řadových svorek
TOPJOB®
S

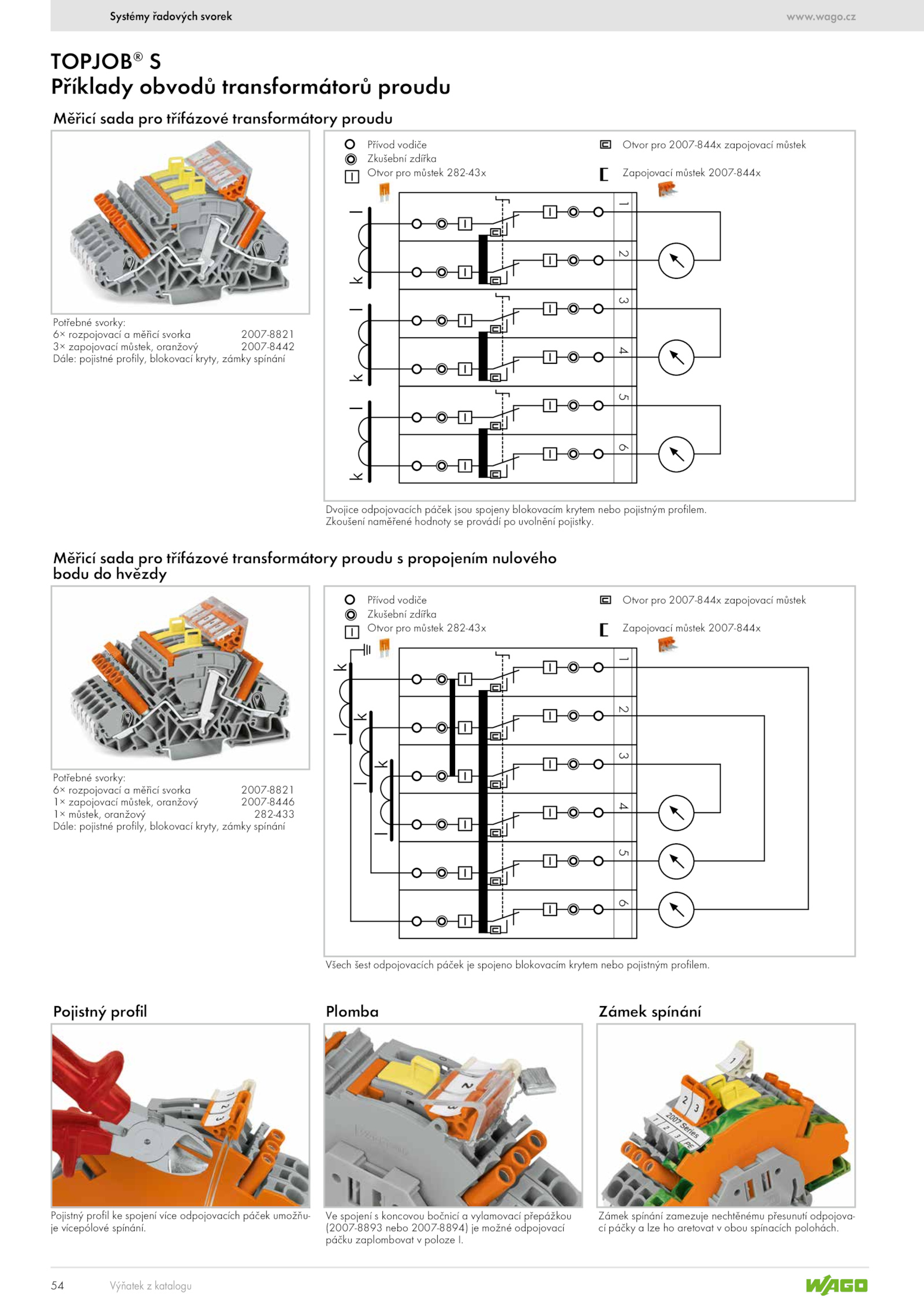

Příklady obvodů transformátorů proudu
Všech šest odpojovacích páček spojeno blokovacím krytem nebo pojistným profilem.
Měřicí sada pro třífázové transformátory proudu propojením nulového
bodu hvězdy
Dvojice odpojovacích páček jsou spojeny blokovacím krytem nebo pojistným profilem.
Zkoušení naměřené hodnoty provádí uvolnění pojistky.www.
.
Ve spojení koncovou bočnicí vylamovací přepážkou
(2007-8893 nebo 2007-8894) možné odpojovací
páčku zaplombovat poloze I.
Měřicí sada pro třífázové transformátory proudu
Potřebné svorky:
6× rozpojovací měřicí svorka 2007-8821
1× zapojovací můstek, oranžový 2007-8446
1× můstek, oranžový 282-433
Dále: pojistné profily, blokovací kryty, zámky spínání
Potřebné svorky:
6× rozpojovací měřicí svorka 2007-8821
3× zapojovací můstek, oranžový 2007-8442
Dále: pojistné profily, blokovací kryty, zámky spínání
Zámek spínání zamezuje nechtěnému přesunutí odpojova-
cí páčky lze aretovat obou spínacích polohách.
Zámek spínání
Plomba
Pojistný profil
Pojistný profil spojení více odpojovacích páček umožňu-
je vícepólové spínání
