Měřicí
přístroj lze pomocí zkušební zdířky straně elektroměru
připojit úplném odpojení obvodů (měřicí poloha).
· Zkušební zdířky ochranou proti nebezpečnému
dotyku pro zkušební hroty straně
transformátoru elektroměru.wago.cz
55
1
1
2
Přívod vodiče
Zkušební zdířka
Otvor pro můstek 282-43x
Odpojovací páčka měřicí poloze
(měření napětí)
Odpojovací páčka
v provozní poloze
Otvory pro můstky
Přívod vodiče
Zkušební zdířka
Zkušební zdířka
Strana elektroměru
Strana transformátoru
Otvory pro můstky
Přívod vodiče

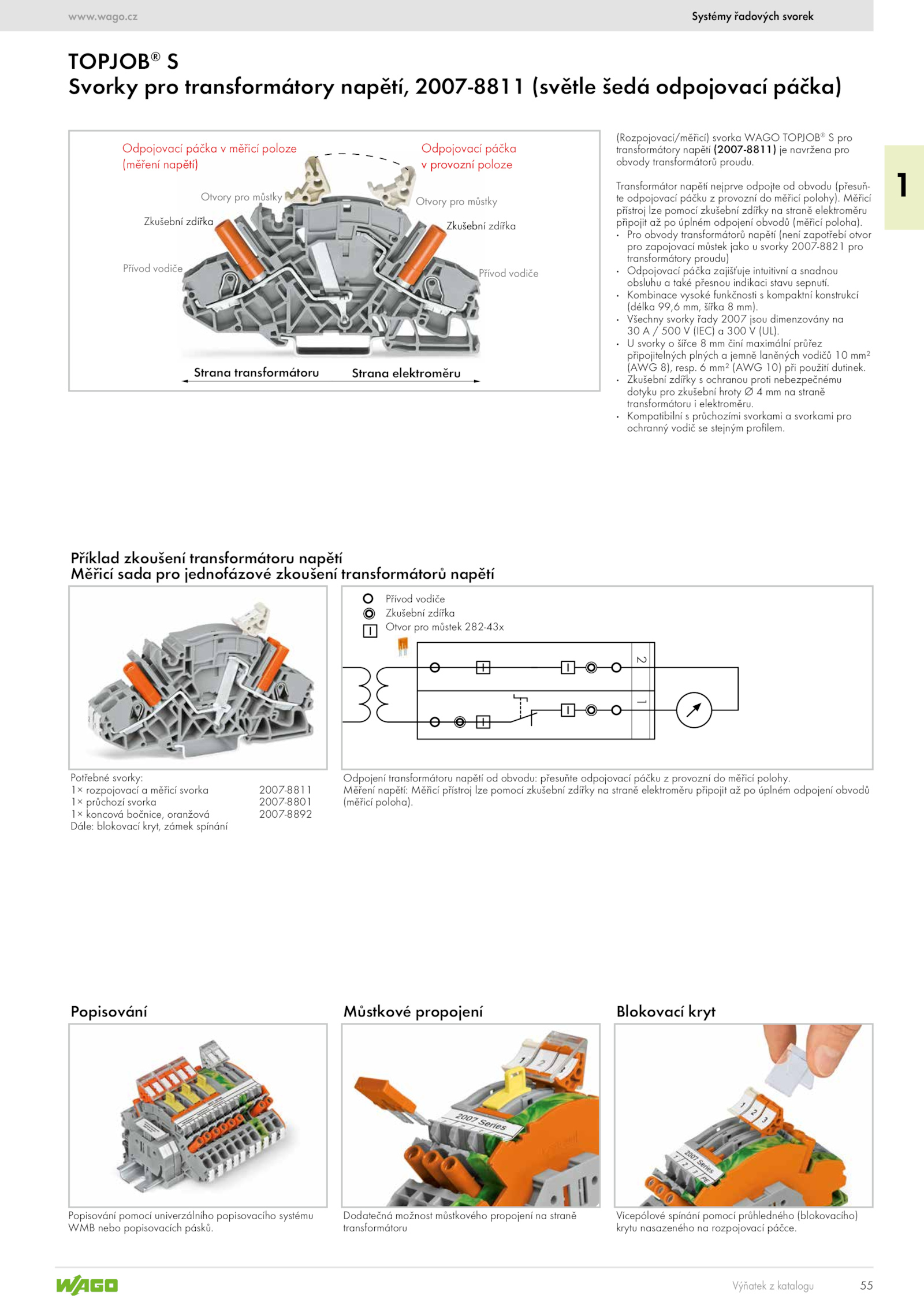

Výňatek katalogu
Systémy řadových svorek
TOPJOB®
S
Svorky pro transformátory napětí, 2007-8811 (světle šedá odpojovací páčka)
(Rozpojovací/měřicí) svorka WAGO TOPJOB®
S pro
transformátory napětí (2007-8811) navržena pro
obvody transformátorů proudu.
· svorky šířce činí maximální průřez
připojitelných plných jemně laněných vodičů mm²
(AWG 8), resp.
Příklad zkoušení transformátoru napětí
Měřicí sada pro jednofázové zkoušení transformátorů napětí
Vícepólové spínání pomocí průhledného (blokovacího)
krytu nasazeného rozpojovací páčce.
Dodatečná možnost můstkového propojení straně
transformátoru
Potřebné svorky:
1× rozpojovací měřicí svorka 2007-8811
1× průchozí svorka 2007-8801
1× koncová bočnice, oranžová 2007-8892
Dále: blokovací kryt, zámek spínání
Blokovací kryt
Můstkové propojení
Popisování
Popisování pomocí univerzálního popisovacího systému
WMB nebo popisovacích pásků.
· Pro obvody transformátorů napětí (není zapotřebí otvor
pro zapojovací můstek jako svorky 2007-8821 pro
transformátory proudu)
· Odpojovací páčka zajišťuje intuitivní snadnou
obsluhu také přesnou indikaci stavu sepnutí. mm² (AWG 10) při použití dutinek.
.
· Kompatibilní průchozími svorkami svorkami pro
ochranný vodič stejným profilem.
Odpojení transformátoru napětí obvodu: přesuňte odpojovací páčku provozní měřicí polohy.
Transformátor napětí nejprve odpojte obvodu (přesuň-
te odpojovací páčku provozní měřicí polohy).www.
· Kombinace vysoké funkčnosti kompaktní konstrukcí
(délka 99,6 mm, šířka mm).
· Všechny svorky řady 2007 jsou dimenzovány na
30 500 (IEC) 300 (UL).
Měření napětí: Měřicí přístroj lze pomocí zkušební zdířky straně elektroměru připojit úplném odpojení obvodů
(měřicí poloha)
