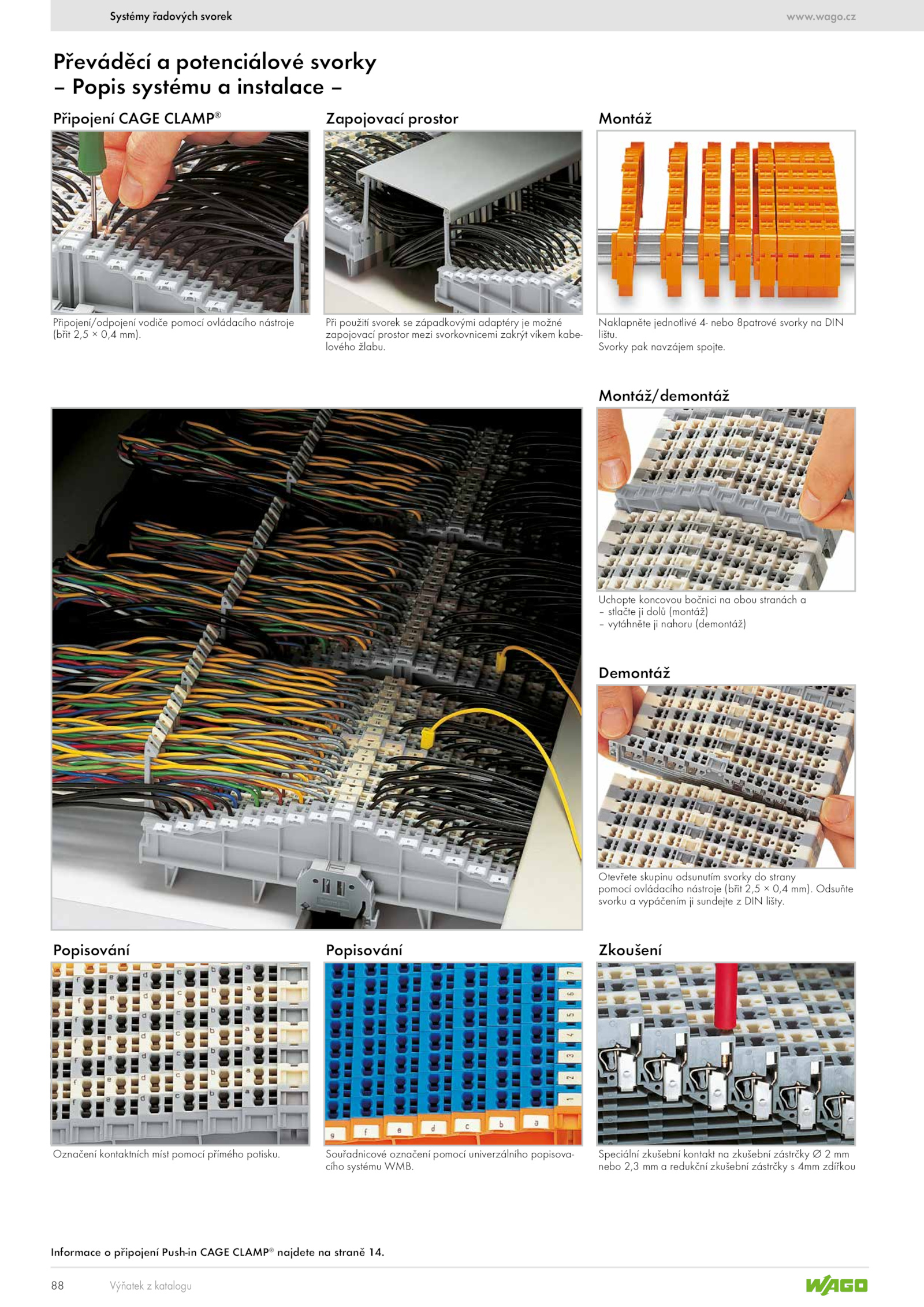

www. Uchopte koncovou bočnici obou stranách a – stlačte dolů (montáž) – vytáhněte nahoru (demontáž) Při použití svorek západkovými adaptéry možné zapojovací prostor mezi svorkovnicemi zakrýt víkem kabe- lového žlabu. Naklapněte jednotlivé nebo 8patrové svorky DIN lištu. Otevřete skupinu odsunutím svorky strany pomocí ovládacího nástroje (břit 2,5 0,4 mm). .wago. Svorky pak navzájem spojte. Speciální zkušební kontakt zkušební zástrčky mm nebo 2,3 redukční zkušební zástrčky 4mm zdířkou Připojení/odpojení vodiče pomocí ovládacího nástroje (břit 2,5 0,4 mm). Odsuňte svorku vypáčením sundejte DIN lišty. Připojení CAGE CLAMP® Zkoušení Zapojovací prostor Popisování Popisování Demontáž Montáž/demontáž Montáž Převáděcí potenciálové svorky – Popis systému instalace – Informace připojení Push-in CAGE CLAMP® najdete straně 14.cz 88 Výňatek katalogu Systémy řadových svorek Souřadnicové označení pomocí univerzálního popisova- cího systému WMB. Označení kontaktních míst pomocí přímého potisku
