Pojistkové moduly
Pojistkový modul indikací poruchy základní 3vodičové
svorky.
Indikace poruchy LED diodou
Vložení pojistky.
Připojení vodiče:
Otevřete kontaktní místo integrovanou ovládací páč-
kou.cz
78
Systémy řadových svorek
Výňatek katalogu

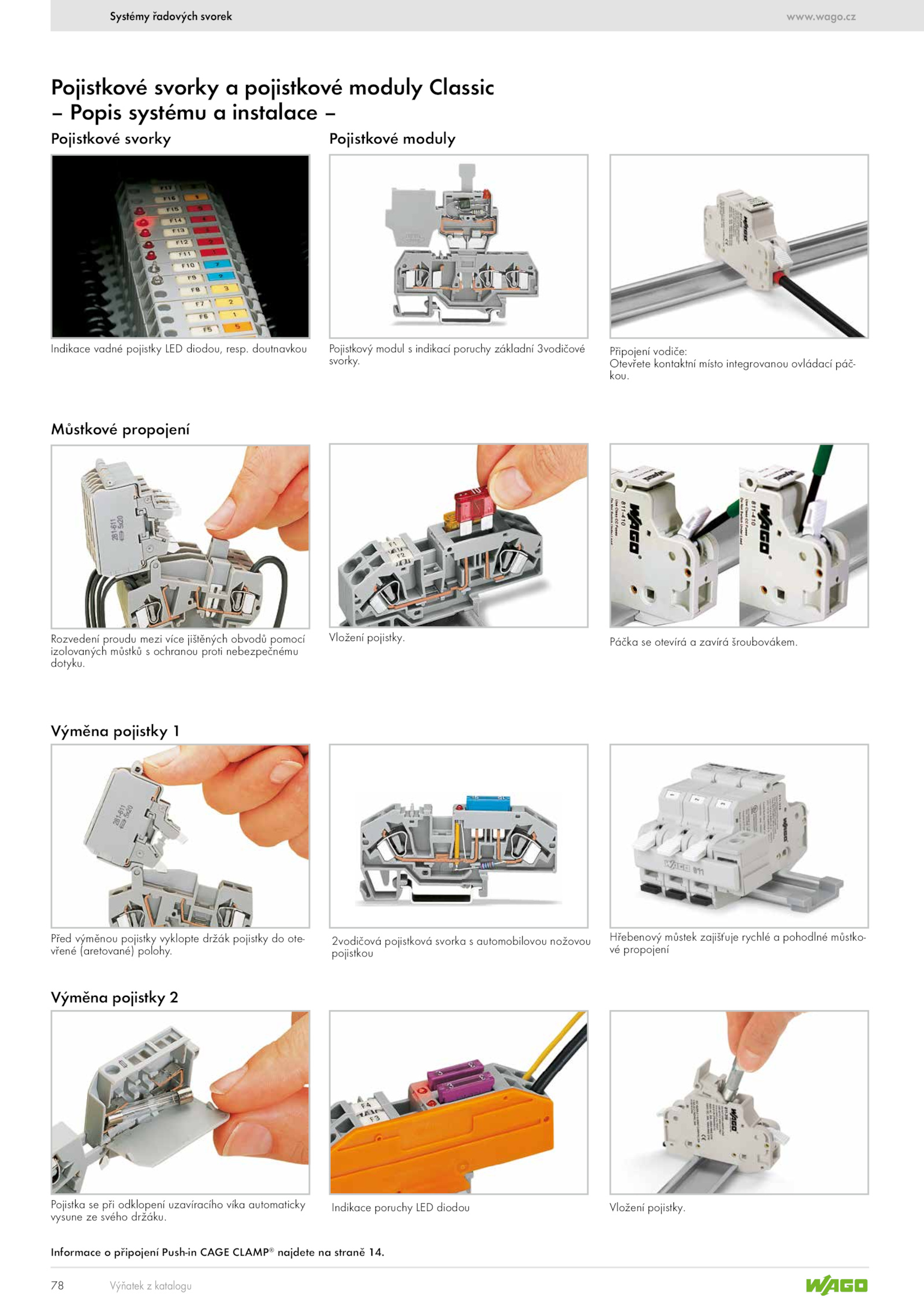

Pojistkové svorky pojistkové moduly Classic
– Popis systému instalace –
Pojistkové svorky
Výměna pojistky 1
Rozvedení proudu mezi více jištěných obvodů pomocí
izolovaných můstků ochranou proti nebezpečnému
dotyku.
Informace připojení Push-in CAGE CLAMP®
najdete straně 14.
.
Hřebenový můstek zajišťuje rychlé pohodlné můstko-
vé propojení
Vložení pojistky.
Indikace vadné pojistky LED diodou, resp.
2vodičová pojistková svorka automobilovou nožovou
pojistkou
Páčka otevírá zavírá šroubovákem.
Pojistka při odklopení uzavíracího víka automaticky
vysune svého držáku. doutnavkou
Můstkové propojení
Výměna pojistky 2
Před výměnou pojistky vyklopte držák pojistky ote-
vřené (aretované) polohy
