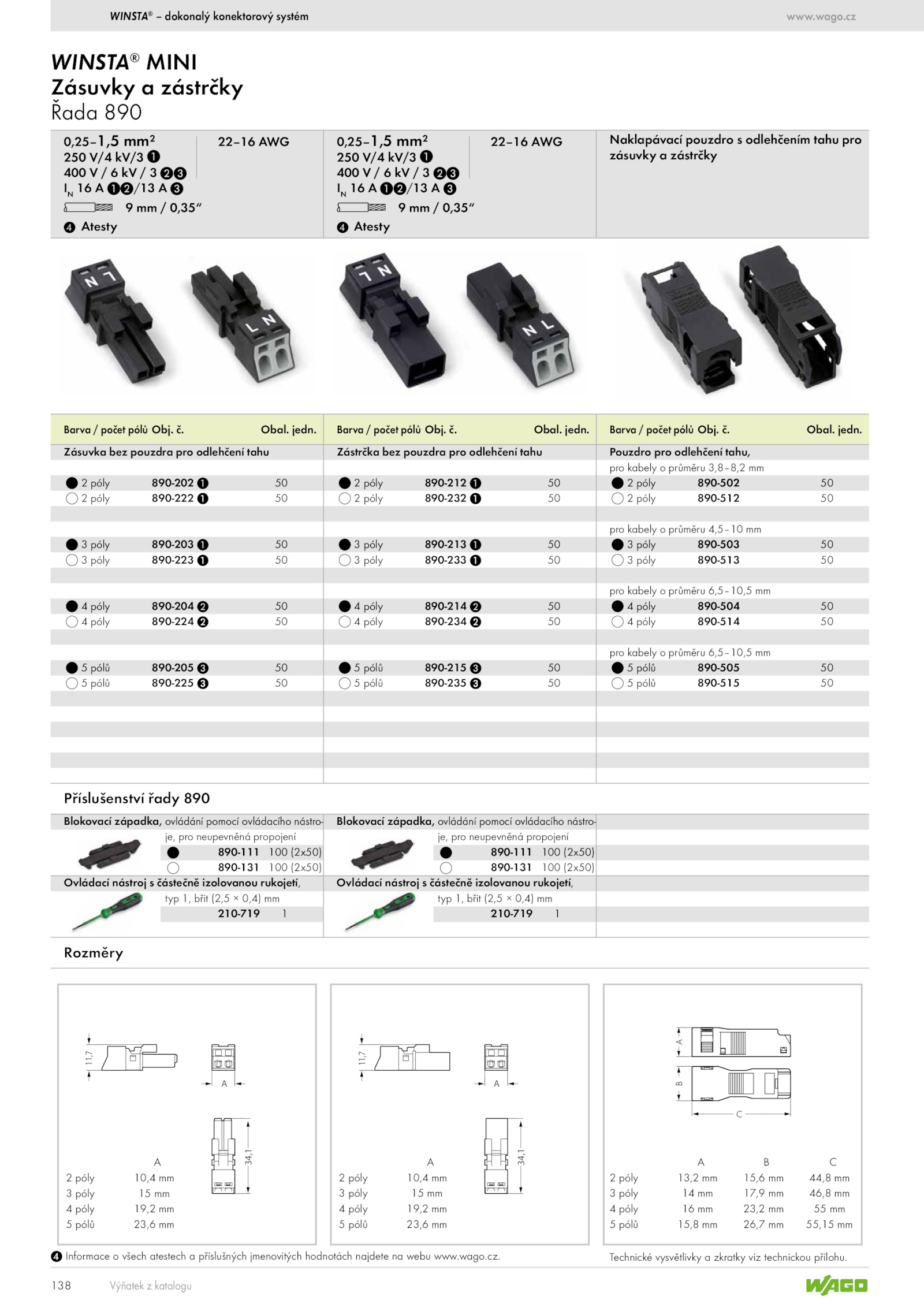

WINSTA®
MINI
Zásuvky zástrčky
Řada 890
A
2 póly 10,4 mm
3 póly mm
4 póly 19,2 mm
5 pólů 23,6 mm
A
2 póly 10,4 mm
3 póly mm
4 póly 19,2 mm
5 pólů 23,6 mm
A C
2 póly 13,2 15,6 44,8 mm
3 póly 17,9 46,8 mm
4 póly 23,2 mm
5 pólů 15,8 26,7 55,15 mm
