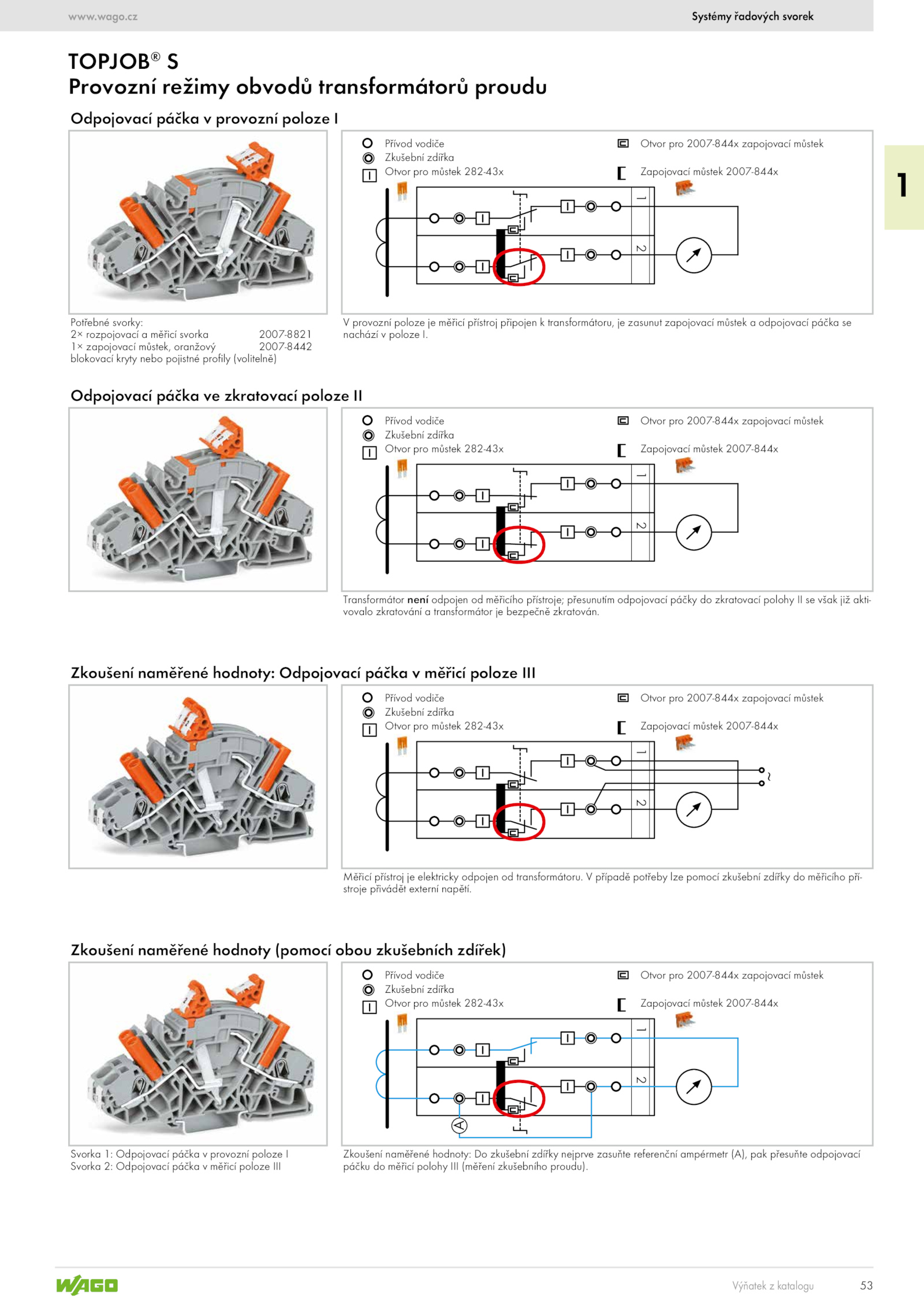

případě potřeby lze pomocí zkušební zdířky měřicího pří- stroje přivádět externí napětí.wago. Svorka Odpojovací páčka provozní poloze I Svorka Odpojovací páčka měřicí poloze III Transformátor není odpojen měřicího přístroje; přesunutím odpojovací páčky zkratovací polohy však již akti- vovalo zkratování transformátor bezpečně zkratován. Potřebné svorky: 2× rozpojovací měřicí svorka 2007-8821 1× zapojovací můstek, oranžový 2007-8442 blokovací kryty nebo pojistné profily (volitelně) .cz 53 1 1 2 A Přívod vodiče Zkušební zdířka Otvor pro můstek 282-43x Otvor pro 2007-844x zapojovací můstek Zapojovací můstek 2007-844x 1 2 Přívod vodiče Zkušební zdířka Otvor pro můstek 282-43x Otvor pro 2007-844x zapojovací můstek Zapojovací můstek 2007-844x 1 2 ~ Přívod vodiče Zkušební zdířka Otvor pro můstek 282-43x Otvor pro 2007-844x zapojovací můstek Zapojovací můstek 2007-844x 1 2 Přívod vodiče Zkušební zdířka Otvor pro můstek 282-43x Otvor pro 2007-844x zapojovací můstek Zapojovací můstek 2007-844x Výňatek katalogu Systémy řadových svorek TOPJOB® S Provozní režimy obvodů transformátorů proudu Zkoušení naměřené hodnoty: zkušební zdířky nejprve zasuňte referenční ampérmetr (A), pak přesuňte odpojovací páčku měřicí polohy III (měření zkušebního proudu).www. Odpojovací páčka zkratovací poloze II Odpojovací páčka provozní poloze I Měřicí přístroj elektricky odpojen transformátoru. Zkoušení naměřené hodnoty: Odpojovací páčka měřicí poloze III Zkoušení naměřené hodnoty (pomocí obou zkušebních zdířek) V provozní poloze měřicí přístroj připojen transformátoru, zasunut zapojovací můstek odpojovací páčka se nachází poloze I
