· Odpojovací páčka zajišťuje intuitivní snadnou
obsluhu také přesnou indikaci stavu sepnutí.
· Otvor pro zapojovací můstek horní straně pro
zkratování transformátoru.
· Kombinace vysoké funkčnosti kompaktní konstrukcí
(délka 99,6 mm, šířka mm). Měřicí přístroj lze pomocí zku-
šební zdířky straně elektroměru připojit úplném
odpojení obvodů (odpojovací páčka měřicí poloze III).
Transformátor proudu nejprve zkratujte odpojovací páč-
kou zapojovacím můstkem (zasuňte můstek, přesuňte
odpojovací páčku provozní polohy zkratovací
polohy II, vytvořte zkrat).wago.
· Všechny svorky řady 2007 jsou dimenzovány A
/ 500 (IEC) 300 (UL).
· Zkušební zdířky ochranou proti nebezpečnému
dotyku pro zkušební hroty straně
transformátoru elektroměru. Pomocí blokovacích krytů nebo profilů lze ovládat více odpojovacích páček svo-
rek umístěných vedle sebe.
Příprava zkratování obvodů transformátorů:
Do otvoru pro můstek zasuňte izolované zapojovací můstky chráněné proti nebezpečnému dotyku. mm² (AWG 10) při použití dutinek.
.cz
52
Otvory pro můstky
Přívod vodiče
Zkušební zdířka
Zkušební zdířka
Zapojovací můstek
Strana elektroměru
Strana transformátoru
Odpojovací páčka
ve zkratovací poloze II
Otvory pro můstky
Přívod vodiče
Otvory pro můstky
Přívod vodiče
Zkušební zdířka
Zkušební zdířka
Zapojovací můstek
Strana elektroměru
Strana transformátoru
Odpojovací páčka
v měřicí poloze III
(zkoušení naměřené hodnoty)
Otvory pro můstky
Přívod vodiče
Otvory pro můstky
Přívod vodiče
Zkušební zdířka
Zkušební zdířka
Zapojovací můstek
Strana elektroměru
Strana transformátoru
Odpojovací páčka
v provozní poloze I
Otvory pro můstky
Přívod vodiče
Výňatek katalogu
Systémy řadových svorek
TOPJOB®
S

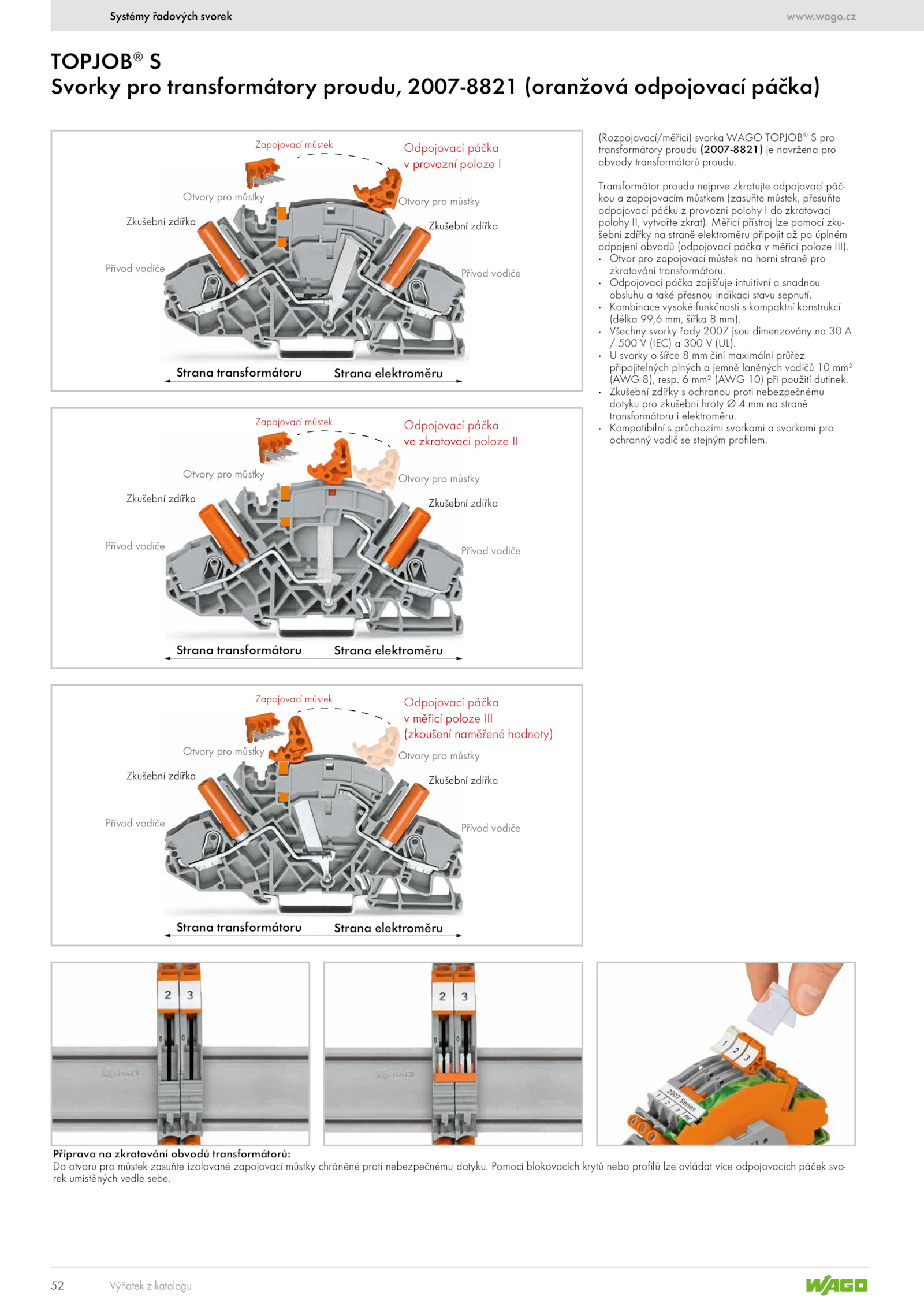

Svorky pro transformátory proudu, 2007-8821 (oranžová odpojovací páčka)
(Rozpojovací/měřicí) svorka WAGO TOPJOB®
S pro
transformátory proudu (2007-8821) navržena pro
obvody transformátorů proudu.
· Kompatibilní průchozími svorkami svorkami pro
ochranný vodič stejným profilem.
· svorky šířce činí maximální průřez
připojitelných plných jemně laněných vodičů mm²
(AWG 8), resp
