Konektory
Výňatek katalogu

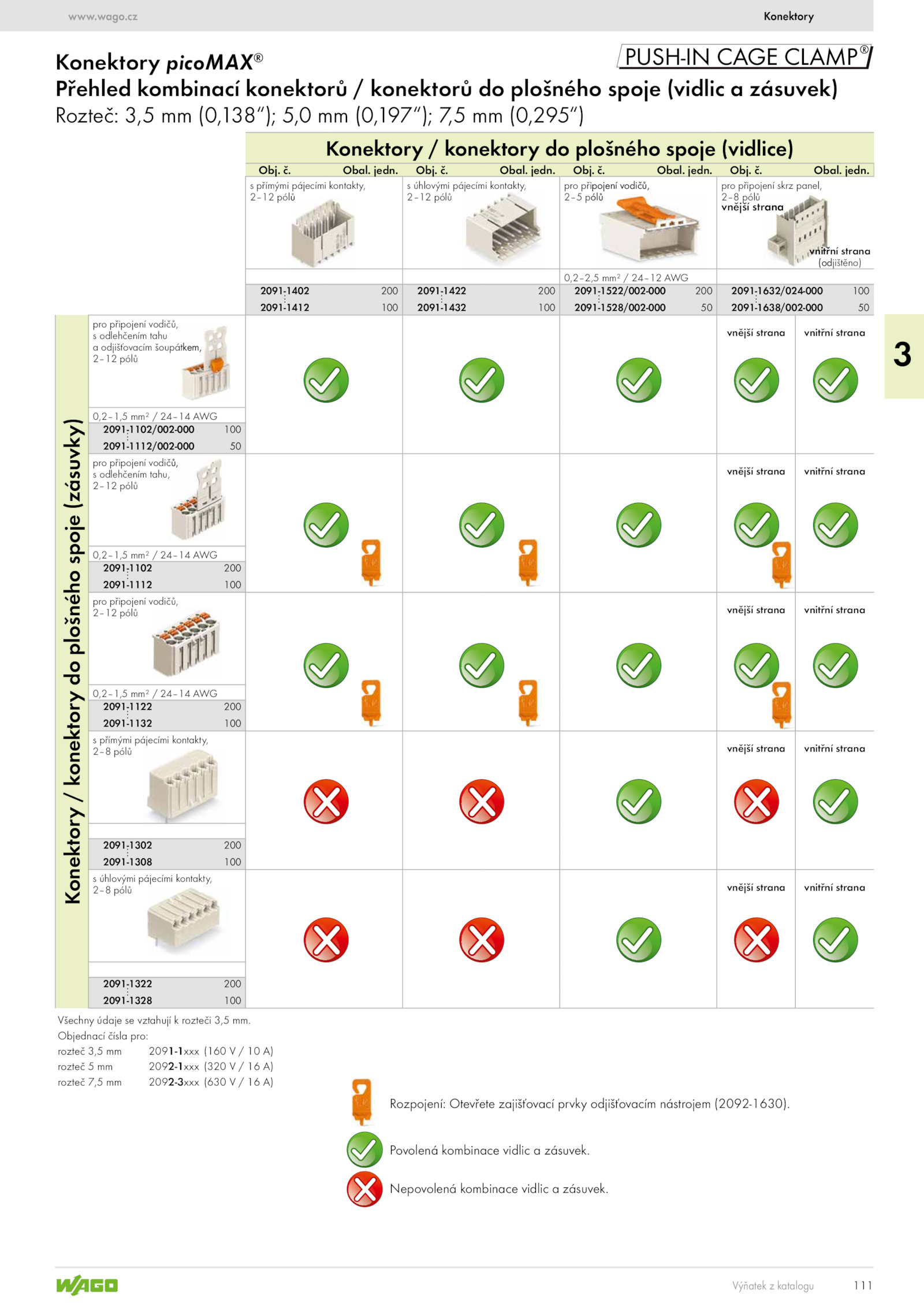

Konektory picoMAX®
Přehled kombinací konektorů konektorů plošného spoje (vidlic zásuvek)
Rozteč: 3,5 (0,138“); 5,0 (0,197“); 7,5 (0,295“)
Rozpojení: Otevřete zajišťovací prvky odjišťovacím nástrojem (2092-1630).
.
s přímými pájecími kontakty,
2–12 pólů
s úhlovými pájecími kontakty,
2–12 pólů
pro připojení vodičů,
2–5 pólů
pro připojení skrz panel,
2–8 pólů
0,2–2,5 mm² 24–12 AWG
2091-1402 200 2091-1422 200 2091-1522/002-000 200 2091-1632/024-000 100
2091-1412 100 2091-1432 100 2091-1528/002-000 2091-1638/002-000 50
Konektory
/
konektory
do
plošného
spoje
(zásuvky)
pro připojení vodičů,
s odlehčením tahu
a odjišťovacím šoupátkem,
2–12 pólů
vnější strana vnitřní strana
0,2–1,5 mm² 24–14 AWG
2091-1102/002-000 100
2091-1112/002-000 50
pro připojení vodičů,
s odlehčením tahu,
2–12 pólů
vnější strana vnitřní strana
0,2–1,5 mm² 24–14 AWG
2091-1102 200
2091-1112 100
pro připojení vodičů,
2–12 pólů vnější strana vnitřní strana
0,2–1,5 mm² 24–14 AWG
2091-1122 200
2091-1132 100
s přímými pájecími kontakty,
2–8 pólů vnější strana vnitřní strana
2091-1302 200
2091-1308 100
s úhlovými pájecími kontakty,
2–8 pólů vnější strana vnitřní strana
2091-1322 200
2091-1328 100
Všechny údaje vztahují rozteči 3,5 mm.
Povolená kombinace vidlic zásuvek.
.
.
.
Nepovolená kombinace vidlic zásuvek.
.
.
.
. Obj.
. jedn.
. jedn.
.
Konektory konektory plošného spoje (vidlice)
Obj.
Objednací čísla pro:
rozteč 3,5 2091-1xxx (160 A)
rozteč 2092-1xxx (320 A)
rozteč 7,5 2092-3xxx (630 A)
vnitřní strana
(odjištěno)
vnější strana
.
