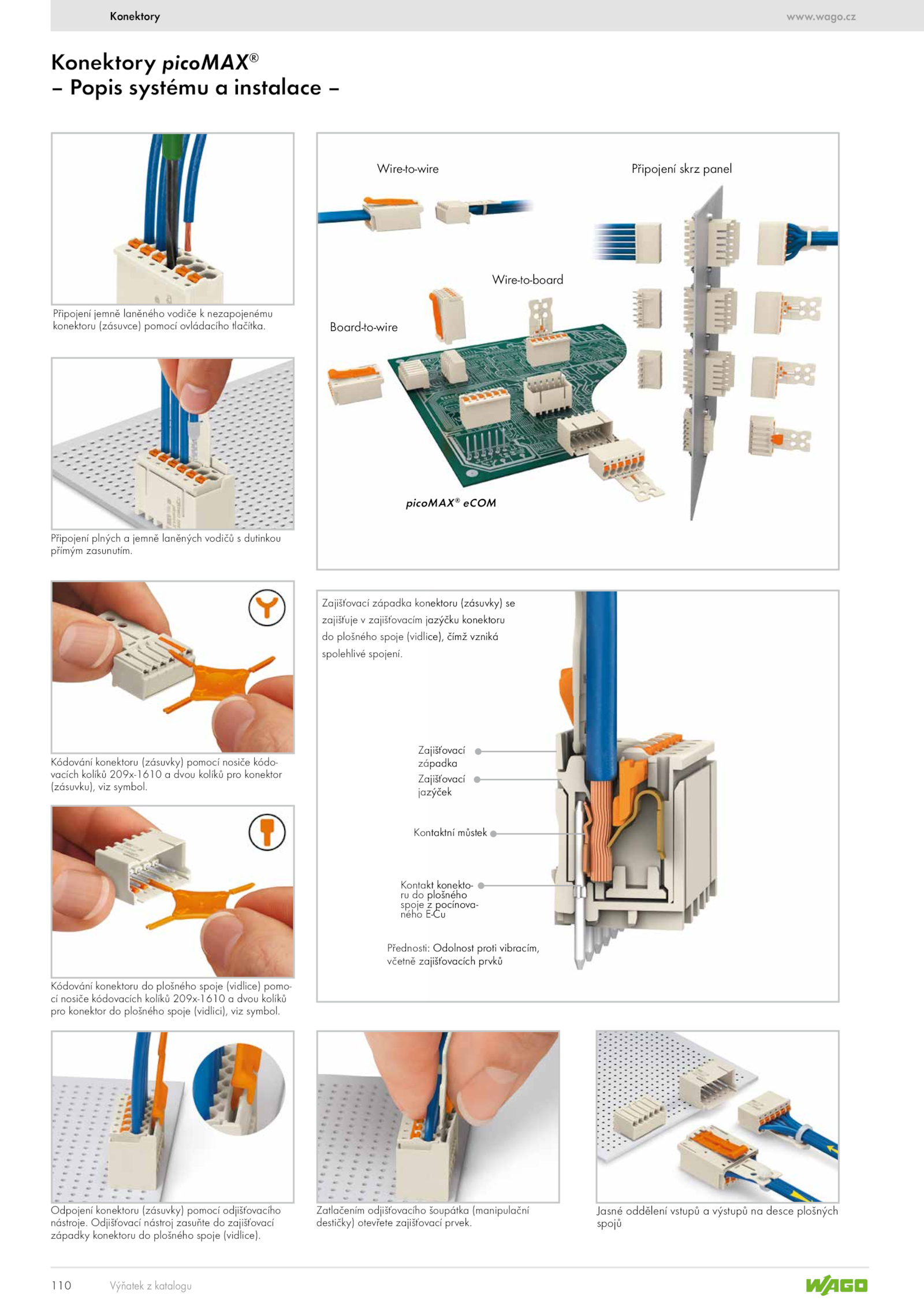

cz 110 Konektory Výňatek katalogu Kontakt konekto- ru plošného spoje pocínova- ného E-Cu Kontaktní můstek Zajišťovací jazýček Zajišťovací západka Konektory picoMAX® – Popis systému instalace – Wire-to-board Board-to-wire Wire-to-wire picoMAX® eCOM Připojení skrz panel Přednosti: Odolnost proti vibracím, včetně zajišťovacích prvků Zajišťovací západka konektoru (zásuvky) se zajišťuje zajišťovacím jazýčku konektoru do plošného spoje (vidlice), čímž vzniká spolehlivé spojení. Odpojení konektoru (zásuvky) pomocí odjišťovacího nástroje.www. Jasné oddělení vstupů výstupů desce plošných spojů Kódování konektoru (zásuvky) pomocí nosiče kódo- vacích kolíků 209x-1610 dvou kolíků pro konektor (zásuvku), viz symbol. Připojení plných jemně laněných vodičů dutinkou přímým zasunutím. . Odjišťovací nástroj zasuňte zajišťovací západky konektoru plošného spoje (vidlice).wago. Zatlačením odjišťovacího šoupátka (manipulační destičky) otevřete zajišťovací prvek. Kódování konektoru plošného spoje (vidlice) pomo- cí nosiče kódovacích kolíků 209x-1610 dvou kolíků pro konektor plošného spoje (vidlici), viz symbol. Připojení jemně laněného vodiče nezapojenému konektoru (zásuvce) pomocí ovládacího tlačítka

---

---
