Konektory do
plošného spoje (zásuvky) mož-
né odstranit bez zásahu zapo-
jení pak znovu nasadit ná-
hradní desku plošných spojů.www.
Technologie Push-in CAGE
CLAMP®
umožňuje pomocí ovlá-
dacích tlačítek připojit plné, ví-
cedrátové jemně laněné vodi-
če.cz
112
Konektory
Výňatek katalogu
1.
2.
Řadové propojení
konektorů plošného
spoje (zásuvek) různé
délky beze ztráty pólu. Během údržby
Odpojte konektor
do plošného spoje
(zásuvku), případě
potřeby vyměňte
desku pak konektor
znovu připojte.
3.
Volitelné odlehčení
tahu
Při dodání jsou konektory (zásuvky)
WAGO picoMAX®
eCOM osaze-
ny pájecími kontakty.
Zapojené konektory do
plošného spoje (zásuvky)
Odlehčení tahu
s vázacím páskem

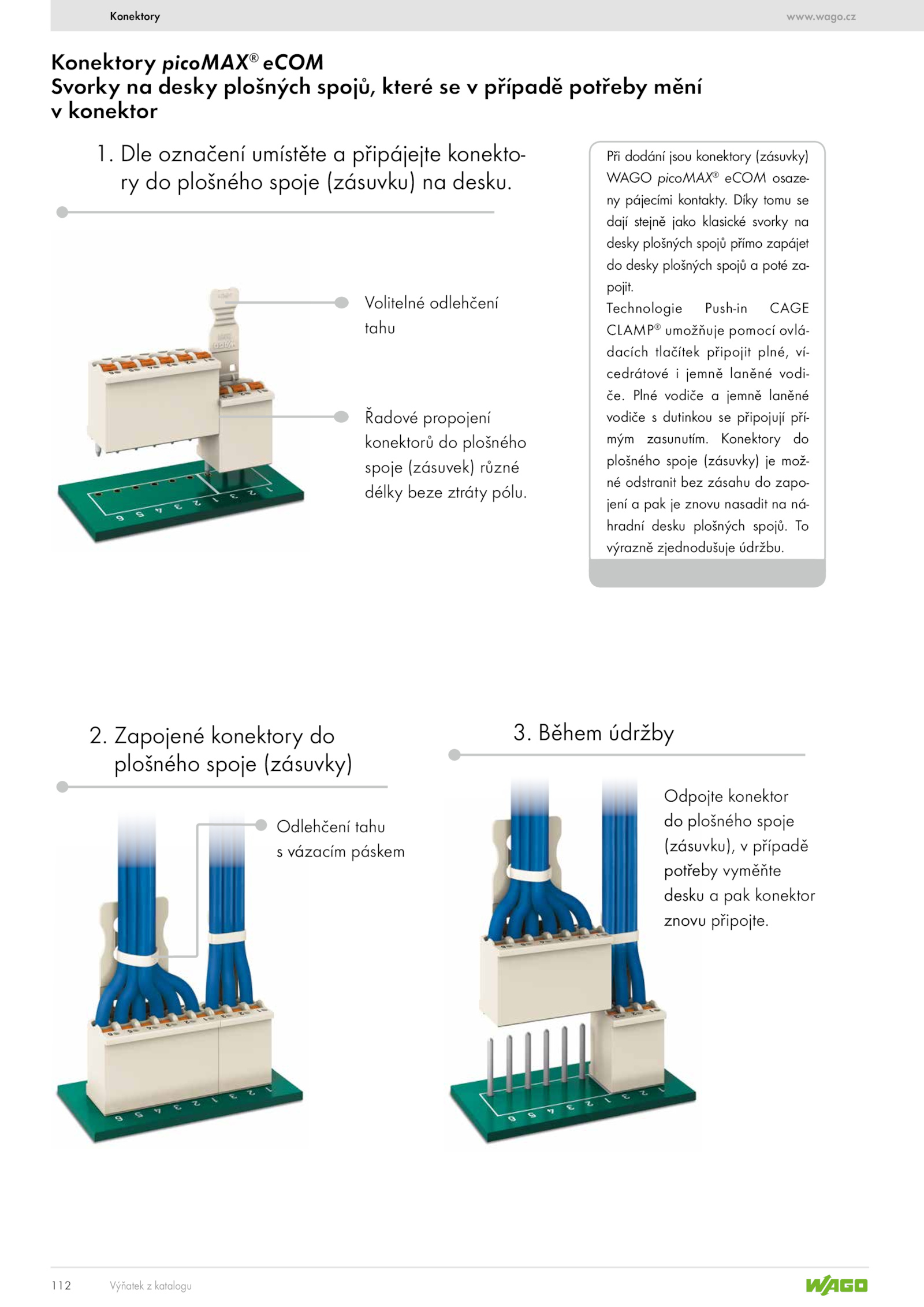

Konektory picoMAX®
eCOM
Svorky desky plošných spojů, které případě potřeby mění
v konektor
. Díky tomu se
dají stejně jako klasické svorky na
desky plošných spojů přímo zapájet
do desky plošných spojů poté za-
pojit.wago. Plné vodiče jemně laněné
vodiče dutinkou připojují pří-
mým zasunutím.
Dle označení umístěte připájejte konekto-
ry plošného spoje (zásuvku) desku. To
výrazně zjednodušuje údržbu
