Modulární I/O systémy IP20, rádiová technika, technika vzdáleného řízení TO-PASS, průmyslové přepínače PERSPECTO, modulární I/O systém IP67, blokový I/O systém IP67, boxy pro senzory, kabeláž a konektory IP67, napájecí zdroje.
10
602

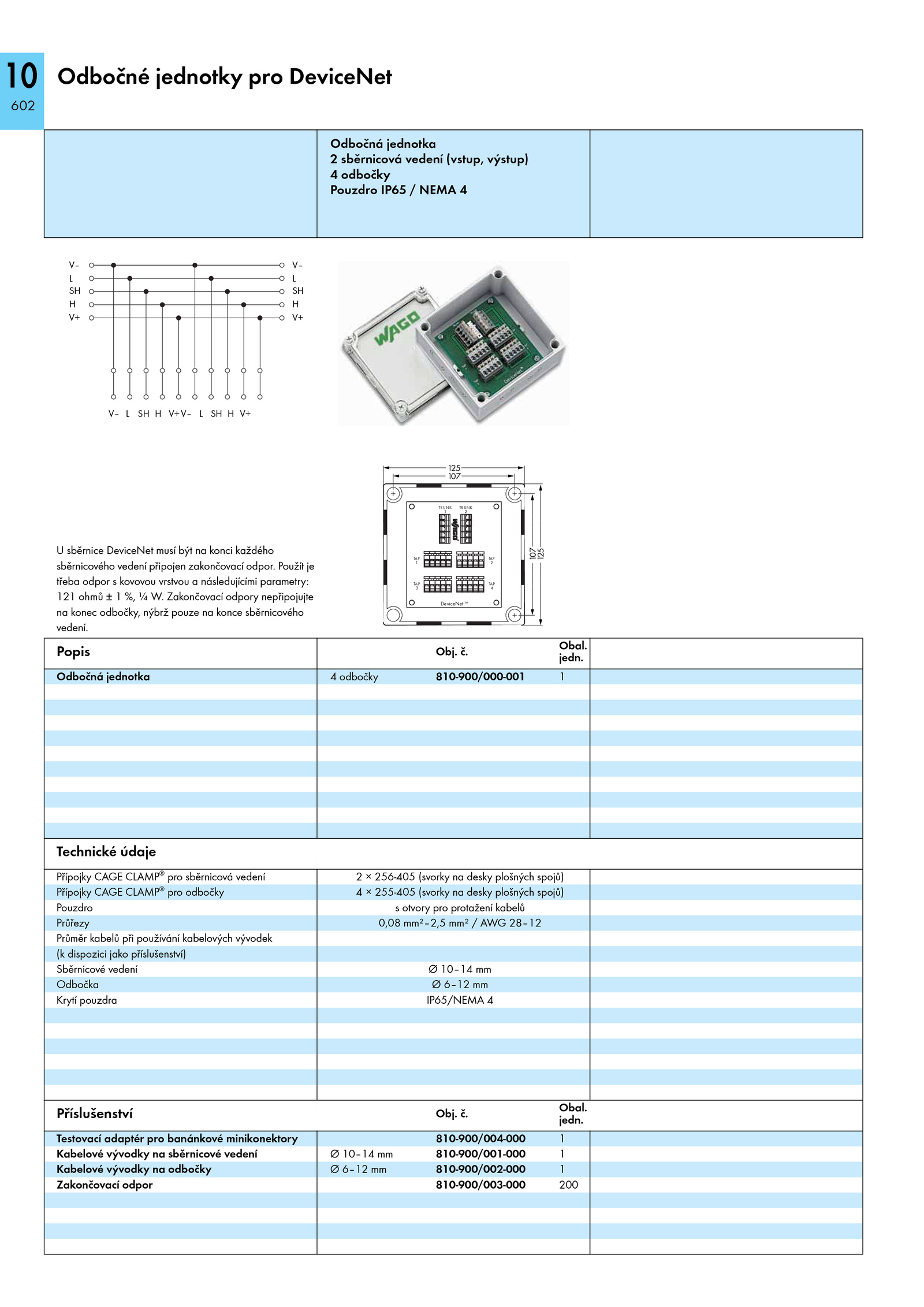

Odbočné jednotky pro DeviceNet
Odbočná jednotka
2 sběrnicová vedení (vstup, výstup)
4 odbočky
Pouzdro IP65 NEMA 4
U sběrnice DeviceNet musí být konci každého
sběrnicového vedení připojen zakončovací odpor. Použít je
třeba odpor kovovou vrstvou následujícími parametry:
121 ohmů Zakončovací odpory nepřipojujte
na konec odbočky, nýbrž pouze konce sběrnicového
vedení.
Popis Obj.
jedn.
Testovací adaptér pro banánkové minikonektory 810-900/004-000 1
Kabelové vývodky sběrnicové vedení 10–14 810-900/001-000 1
Kabelové vývodky odbočky 6–12 810-900/002-000 1
Zakončovací odpor 810-900/003-000 200
V– V–
L L
SH SH
H H
V+ V+
V– V+V– V+
TR UNK
1
TR UNK
2
TAP
1
TAP
2
TAP
3
TAP
4
DeviceNet TM
<___________ 107___________>
<___________107___________>
<______________ 125______________>
<______________125______________>
.
Odbočná jednotka odbočky 810-900/000-001 1
Technické údaje
Přípojky CAGE CLAMP®
pro sběrnicová vedení 256-405 (svorky desky plošných spojů)
Přípojky CAGE CLAMP®
pro odbočky 255-405 (svorky desky plošných spojů)
Pouzdro otvory pro protažení kabelů
Průřezy 0,08 mm²–2,5 mm² AWG 28–12
Průměr kabelů při používání kabelových vývodek
(k dispozici jako příslušenství)
Sběrnicové vedení 10–14 mm
Odbočka 6–12 mm
Krytí pouzdra IP65/NEMA 4
Příslušenství Obj.
jedn.
Obal.
Obal. č. č
