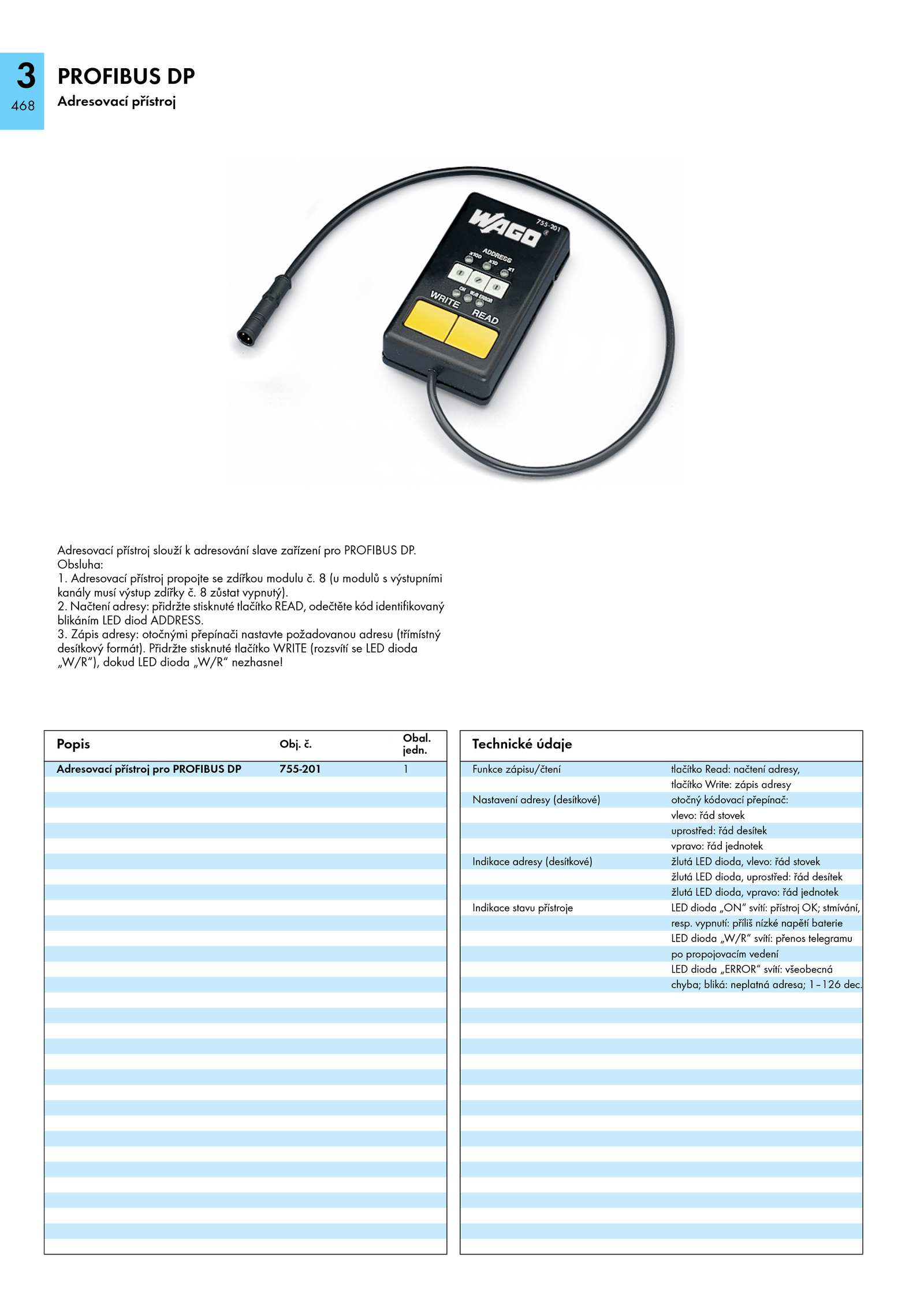

. č. jedn. Obal. 3. Obsluha: 1.3 468 PROFIBUS DP Adresovací přístroj Adresovací přístroj slouží adresování slave zařízení pro PROFIBUS DP. Adresovací přístroj propojte zdířkou modulu modulů výstupními kanály musí výstup zdířky zůstat vypnutý). Přidržte stisknuté tlačítko WRITE (rozsvítí LED dioda „W/R“), dokud LED dioda „W/R“ nezhasne! Popis Obj. vypnutí: příliš nízké napětí baterie LED dioda „W/R“ svítí: přenos telegramu po propojovacím vedení LED dioda „ERROR“ svítí: všeobecná chyba; bliká: neplatná adresa; 1–126 dec. 2. Zápis adresy: otočnými přepínači nastavte požadovanou adresu (třímístný desítkový formát). Načtení adresy: přidržte stisknuté tlačítko READ, odečtěte kód identifikovaný blikáním LED diod ADDRESS. Adresovací přístroj pro PROFIBUS 755-201 1 Technické údaje Funkce zápisu/čtení tlačítko Read: načtení adresy, tlačítko Write: zápis adresy Nastavení adresy (desítkové) otočný kódovací přepínač: vlevo: řád stovek uprostřed: řád desítek vpravo: řád jednotek Indikace adresy (desítkové) žlutá LED dioda, vlevo: řád stovek žlutá LED dioda, uprostřed: řád desítek žlutá LED dioda, vpravo: řád jednotek Indikace stavu přístroje LED dioda „ON“ svítí: přístroj OK; stmívání, resp
