Řídicí modul kombinuje komunikační modul WAGO pro MODBUS funkcemi
PLC.01 Class Div2 ABCD 750-812, -814,
-815, -816
4 IEC 60079-0, -15 BR-Ex 750-812, -814,
-815, -816
4 60079-0, -15
EN 61241-0, -1
I IIC 750-812, -814,
-815, -816
Systémové údaje
Počet řídicích systémů masteru opakovačem
Počet V/V bodů cca 6000 závislosti masteru)
Přenosové médium stíněný měděný kabel (4) 0,25 mm²
Max.
MODBUS RS-485 150–19 200 750-812 1
MODBUS RS-485 150–19 200 Bd/T 750-812/025-000 1
Provozní teplota -20 +60 °C
MODBUS RS-232 150–19200 750-814 1
MODBUS RS-485 1,2–115,2 kBd 750-815 1
MODBUS RS-485 1,2–115,2 kBd/T 750-815/025-000 1
Provozní teplota -20 +60 °C
MODBUS RS-232 1,2–115,2 kBd 750-816 1
Příslušenství Obj. Aplikační programy vytvářejí dle normy IEC 61131-3.
Vlastnosti použití:
• Nižší vytížení centrálního řídicího systému díky decentrálním procesním
jednotkám
• Rozčlenění komplexních aplikací samostatně testovatelných jednotek
• Programovatelná reakce chyby při výpadku systému průmyslové sběrnice
• Nižší vytížení komunikačního systému MODBUS díky
přípravě signálu
• Zkrácení reakční doby díky přímému přístupu periferii (bez oklik přes
systém průmyslové sběrnice)
• Nezávislé kompaktní řízení
Popis Obj.
jedn. č. délka sběrnicového segmentu 1200 závislosti přenosové rychlosti
/ kabelu)
Přenosová rychlost 150–19 200 Bd
(750-812, 750-814)
1,2–115,2 kBd
(750-815, 750-816)
Typ konektoru D-Sub zásuvka
Programování WAGO-I/O-PRO 32
IEC 61131-3 IL, LD, FBD, ST, SFC
. č.
Systém rychlého označování Mini-WSB
bez potisku 248-501 5
s potiskem viz strany 352–353
Certifikace Viz také přehled certifikátů, kapitola 1
Označení shody 1
Lodní stavitelství (varianty na
dotázání) ABS, BV, DNV, GL, KR, LR, NKK, PRS, RINA
r 508
r ANSI/ISA 12. Programátor
má přístup všem datům průmyslové sběrnice, vstupům výstupům.
Obal.
Obal.750-812, 750-814, 750-815, 750-816
1
78

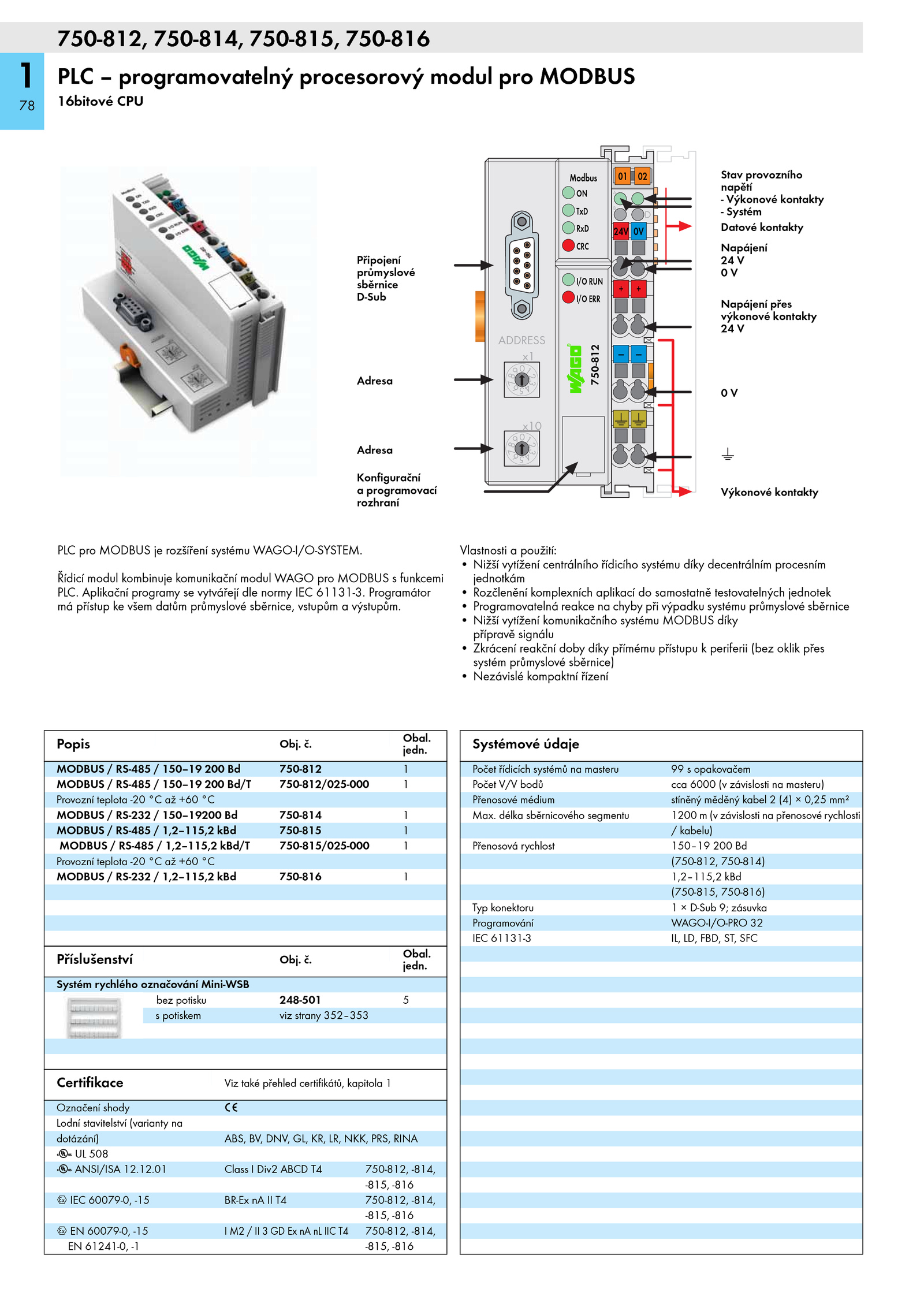

PLC programovatelný procesorový modul pro MODBUS
16bitové CPU
ON
TxD
RxD
I/O RUN
I/O ERR
Modbus
x1
01
23
456
78
9
x10
01
23
456
78
9
ADDRESS
D
B
A
CRC
750-812
W
24V 0V
+ +
— —
01 02
Adresa
Adresa
Konfigurační
a programovací
rozhraní
Stav provozního
napětí
- Výkonové kontakty
- Systém
Napájení
24 V
0 V
Napájení přes
výkonové kontakty
24 V
0 V
Výkonové kontakty
Připojení
průmyslové
sběrnice
D-Sub
Datové kontakty
PLC pro MODBUS rozšíření systému WAGO-I/O-SYSTEM.
jedn
