Modulární I/O systémy IP20, rádiová technika, technika vzdáleného řízení TO-PASS, průmyslové přepínače PERSPECTO, modulární I/O systém IP67, blokový I/O systém IP67, boxy pro senzory, kabeláž a konektory IP67, napájecí zdroje.
Popis Obj.
.
EtherCAT* (Ethernet Control Automation Technology) systém bázi
standardu Ethernet pracující reálném čase určený pro průmyslovou
automatizaci.
Spodní zásuvka RJ-45 slouží volitelnému připojení dalších zařízení EtherCAT
ve stejné větvi. standardem EtherCAT možné náročnou hvězdicovou topologii
Ethernet nahradit jednoduchou sběrnicovou stromovou strukturou.
jedn.
Obal. č.750-354
1
118

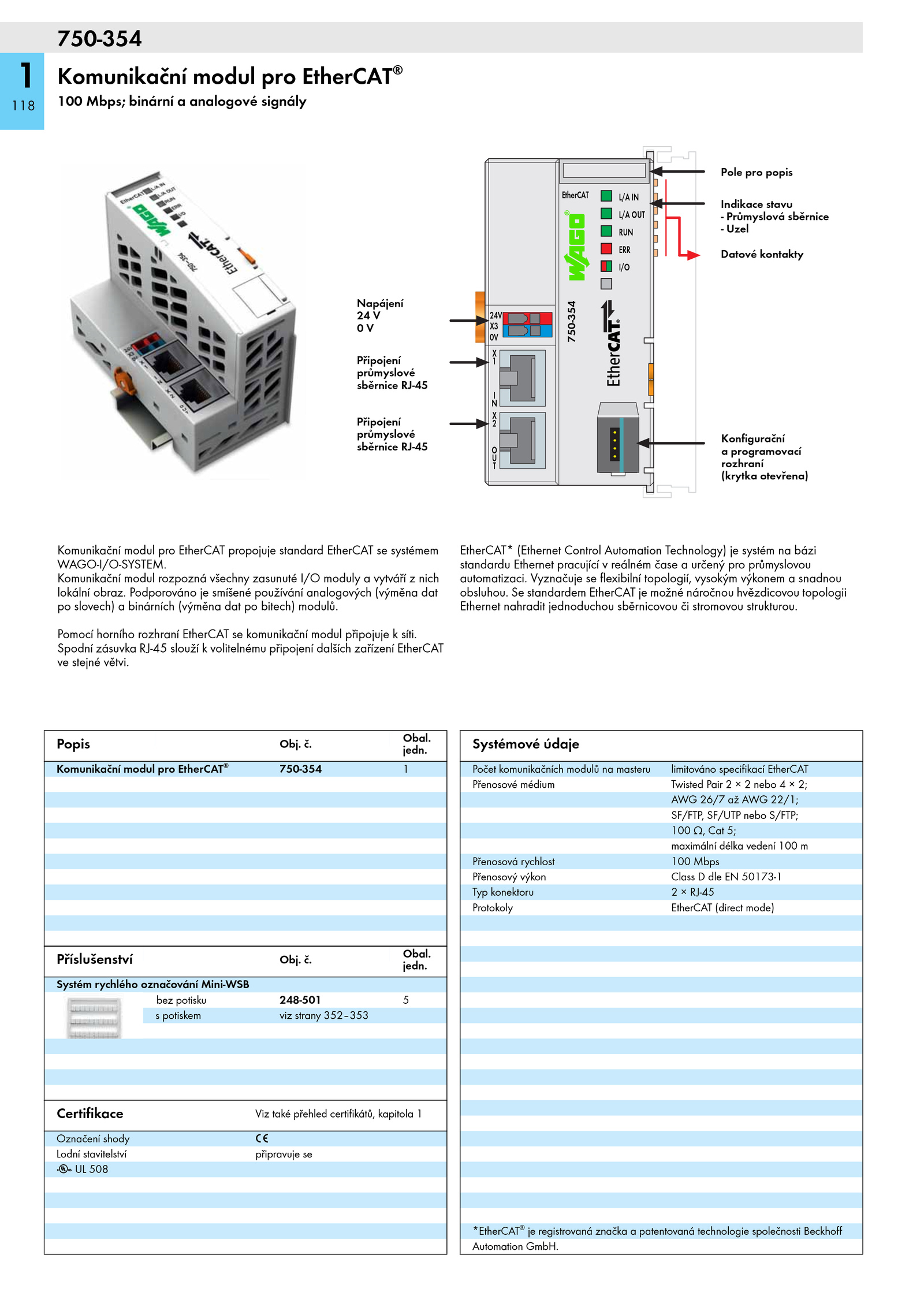

Komunikační modul pro EtherCAT®
100 Mbps; binární analogové signály
24V
X3
X
1
I
N
X
2
O
U
T
0V
I/O
ERR
RUN
L/A OUT
L/A INEtherCAT
W750-354
Indikace stavu
- Průmyslová sběrnice
- Uzel
Pole pro popis
Datové kontakty
Konfigurační
a programovací
rozhraní
(krytka otevřena)
Připojení
průmyslové
sběrnice RJ-45
Napájení
24 V
0 V
Připojení
průmyslové
sběrnice RJ-45
Komunikační modul pro EtherCAT propojuje standard EtherCAT systémem
WAGO-I/O-SYSTEM.
Obal.
jedn. Vyznačuje flexibilní topologií, vysokým výkonem snadnou
obsluhou.
Systém rychlého označování Mini-WSB
bez potisku 248-501 5
s potiskem viz strany 352–353
Certifikace Viz také přehled certifikátů, kapitola 1
Označení shody 1
Lodní stavitelství připravuje se
r 508
Systémové údaje
Počet komunikačních modulů masteru limitováno specifikací EtherCAT
Přenosové médium Twisted Pair nebo 2;
AWG 26/7 AWG 22/1;
SF/FTP, SF/UTP nebo S/FTP;
100 Cat 5;
maximální délka vedení 100 m
Přenosová rychlost 100 Mbps
Přenosový výkon Class dle 50173-1
Typ konektoru RJ-45
Protokoly EtherCAT (direct mode)
*EtherCAT®
je registrovaná značka patentovaná technologie společnosti Beckhoff
Automation GmbH. č.
Komunikační modul pro EtherCAT®
750-354 1
Příslušenství Obj.
Komunikační modul rozpozná všechny zasunuté I/O moduly vytváří nich
lokální obraz. Podporováno smíšené používání analogových (výměna dat
po slovech) binárních (výměna dat bitech) modulů.
Pomocí horního rozhraní EtherCAT komunikační modul připojuje síti
