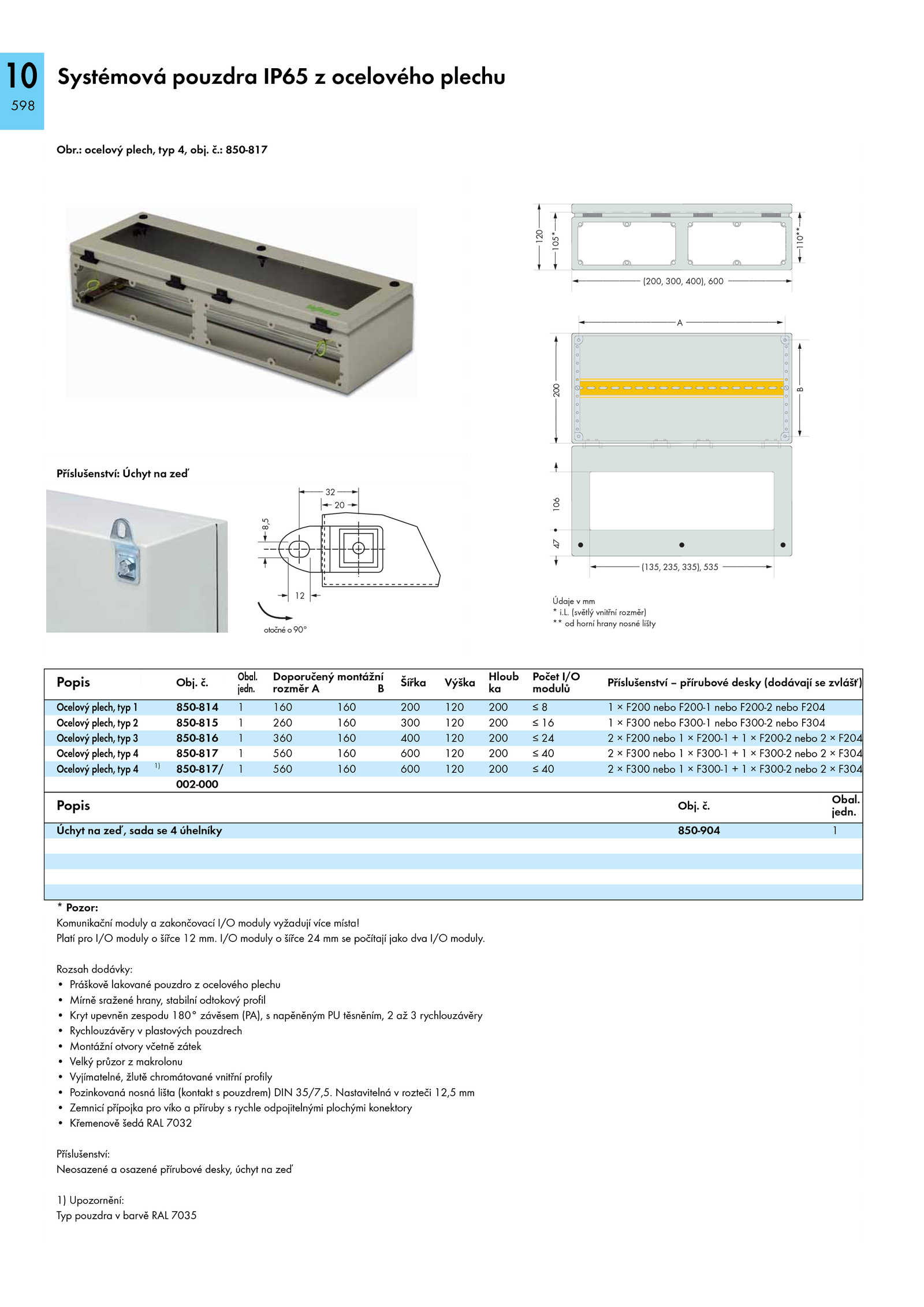

10 598 Systémová pouzdra IP65 ocelového plechu Obr. Rozsah dodávky: • Práškově lakované pouzdro ocelového plechu • Mírně sražené hrany, stabilní odtokový profil • Kryt upevněn zespodu 180° závěsem (PA), napěněným těsněním, rychlouzávěry • Rychlouzávěry plastových pouzdrech • Montážní otvory včetně zátek • Velký průzor makrolonu • Vyjímatelné, žlutě chromátované vnitřní profily • Pozinkovaná nosná lišta (kontakt pouzdrem) DIN 35/7,5. jedn.L. jedn.: ocelový plech, typ obj. č. (světlý vnitřní rozměr) ** horní hrany nosné lišty <____ ___> < > 12 ><8,5 > < otočnéo90° . Doporučený montážní rozměr B Šířka Výška Hloub ka Počet I/O modulů Příslušenství přírubové desky (dodávají zvlášť) Ocelový plech, typ 850-814 160 160 200 120 200 F200 nebo F200-1 nebo F200-2 nebo F204 Ocelový plech, typ 850-815 260 160 300 120 200 F300 nebo F300-1 nebo F300-2 nebo F304 Ocelový plech, typ 850-816 360 160 400 120 200 F200 nebo F200-1 F200-2 nebo F204 Ocelový plech, typ 850-817 560 160 600 120 200 F300 nebo F300-1 F300-2 nebo F304 Ocelový plech, typ 1) 850-817/ 002-000 1 560 160 600 120 200 F300 nebo F300-1 F300-2 nebo F304 Popis Obj. Obal.: 850-817 Příslušenství: Úchyt zeď Popis Obj. Nastavitelná rozteči 12,5 mm • Zemnicí přípojka pro víko příruby rychle odpojitelnými plochými konektory • Křemenově šedá RAL 7032 Příslušenství: Neosazené osazené přírubové desky, úchyt zeď 1) Upozornění: Typ pouzdra barvě RAL 7035 (200, 300, 400), 600<______________ _____________> <____120____> <__105*__> <_____________________A _____________________> <__________200__________> <________B________> <__________ (135, 235, 335), 535 __________> <47106> <_110**_> Údaje mm * i. č. Obal. č. Úchyt zeď, sada úhelníky 850-904 1 * Pozor: Komunikační moduly zakončovací I/O moduly vyžadují více místa! Platí pro I/O moduly šířce mm. I/O moduly šířce počítají jako dva I/O moduly
