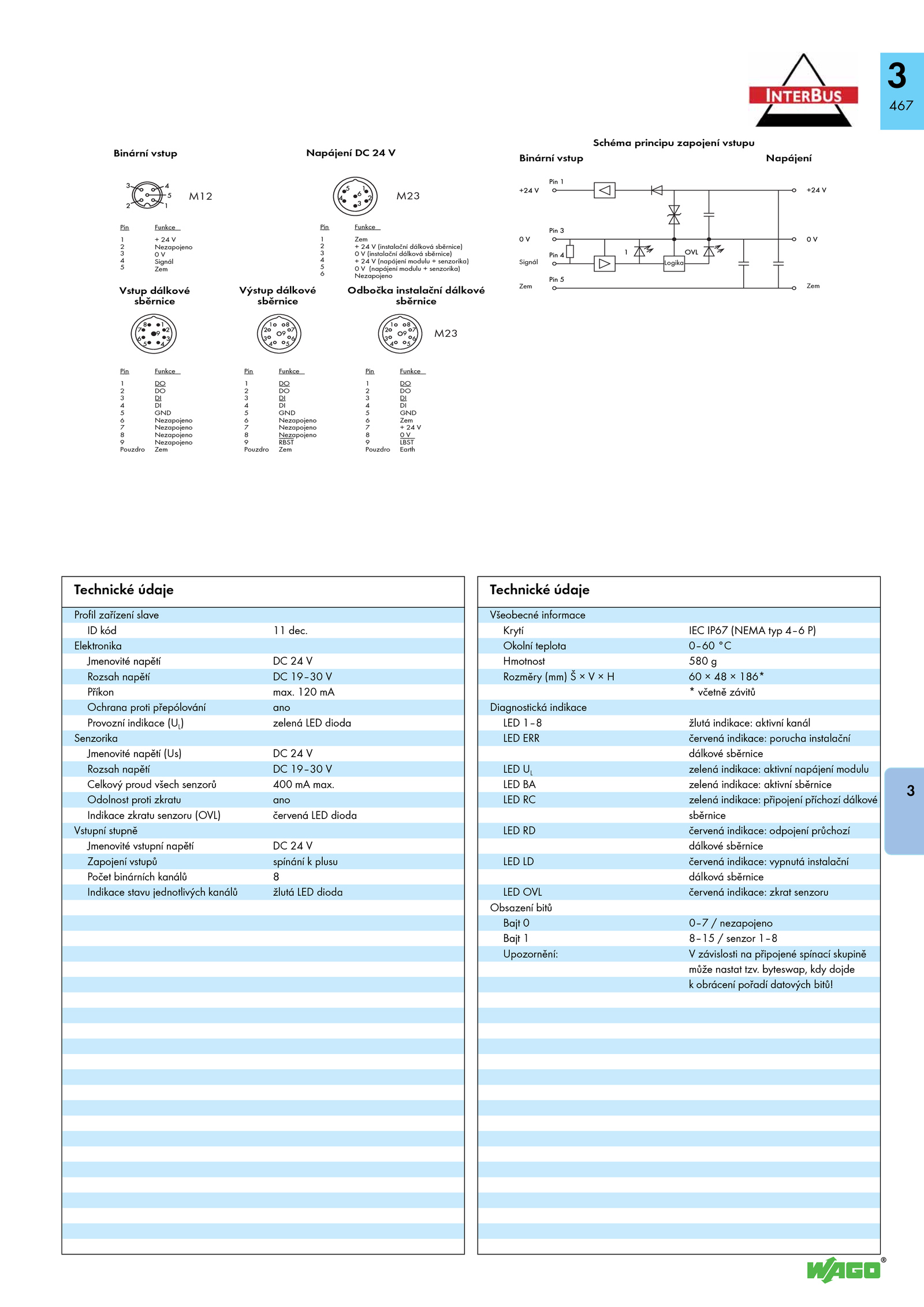

byteswap, kdy dojde k obrácení pořadí datových bitů! . Elektronika Jmenovité napětí V Rozsah napětí 19–30 V Příkon max.3 467 3 ___ _______ ___ _______ ___ _______ ___ _______ ___ _______ 1 2 3 4 5 1 2 3 4 5 6 M12 M23 M23 Logika ZemZem Signál Schéma principu zapojení vstupu NapájeníBinární vstup _____ ___ ____DO DO DI DI GND Zem + V 0 V LBST Earth 1 2 3 4 5 6 7 8 9 Pouzdro FunkcePin Odbočka instalační dálkové sběrnice Zem + (instalační dálková sběrnice) 0 (instalační dálková sběrnice) + (napájení modulu senzorika) 0 (napájení modulu senzorika) Nezapojeno FunkcePin Napájení V _____ ___ ____DO DO DI DI GND Nezapojeno Nezapojeno Nezapojeno RBST Zem 1 2 3 4 5 6 7 8 9 Pouzdro FunkcePin ___ ____DO DO DI DI GND Nezapojeno Nezapojeno Nezapojeno Nezapojeno Zem 1 2 3 4 5 6 7 8 9 Pouzdro FunkcePin Výstup dálkové sběrnice Vstup dálkové sběrnice + V Nezapojeno 0 V Signál Zem FunkcePin Binární vstup Technické údaje Profil zařízení slave ID kód dec. Odolnost proti zkratu ano Indikace zkratu senzoru (OVL) červená LED dioda Vstupní stupně Jmenovité vstupní napětí V Zapojení vstupů spínání plusu Počet binárních kanálů 8 Indikace stavu jednotlivých kanálů žlutá LED dioda Technické údaje Všeobecné informace Krytí IEC IP67 (NEMA typ 4–6 P) Okolní teplota 0–60 °C Hmotnost 580 g Rozměry (mm) 186* * včetně závitů Diagnostická indikace LED 1–8 žlutá indikace: aktivní kanál LED ERR červená indikace: porucha instalační dálkové sběrnice LED zelená indikace: aktivní napájení modulu LED zelená indikace: aktivní sběrnice LED zelená indikace: připojení příchozí dálkové sběrnice LED červená indikace: odpojení průchozí dálkové sběrnice LED červená indikace: vypnutá instalační dálková sběrnice LED OVL červená indikace: zkrat senzoru Obsazení bitů Bajt 0–7 nezapojeno Bajt 8–15 senzor 1–8 Upozornění: závislosti připojené spínací skupině může nastat tzv. 120 mA Ochrana proti přepólování ano Provozní indikace (UL) zelená LED dioda Senzorika Jmenovité napětí (Us) V Rozsah napětí 19–30 V Celkový proud všech senzorů 400 max
