601
10
10

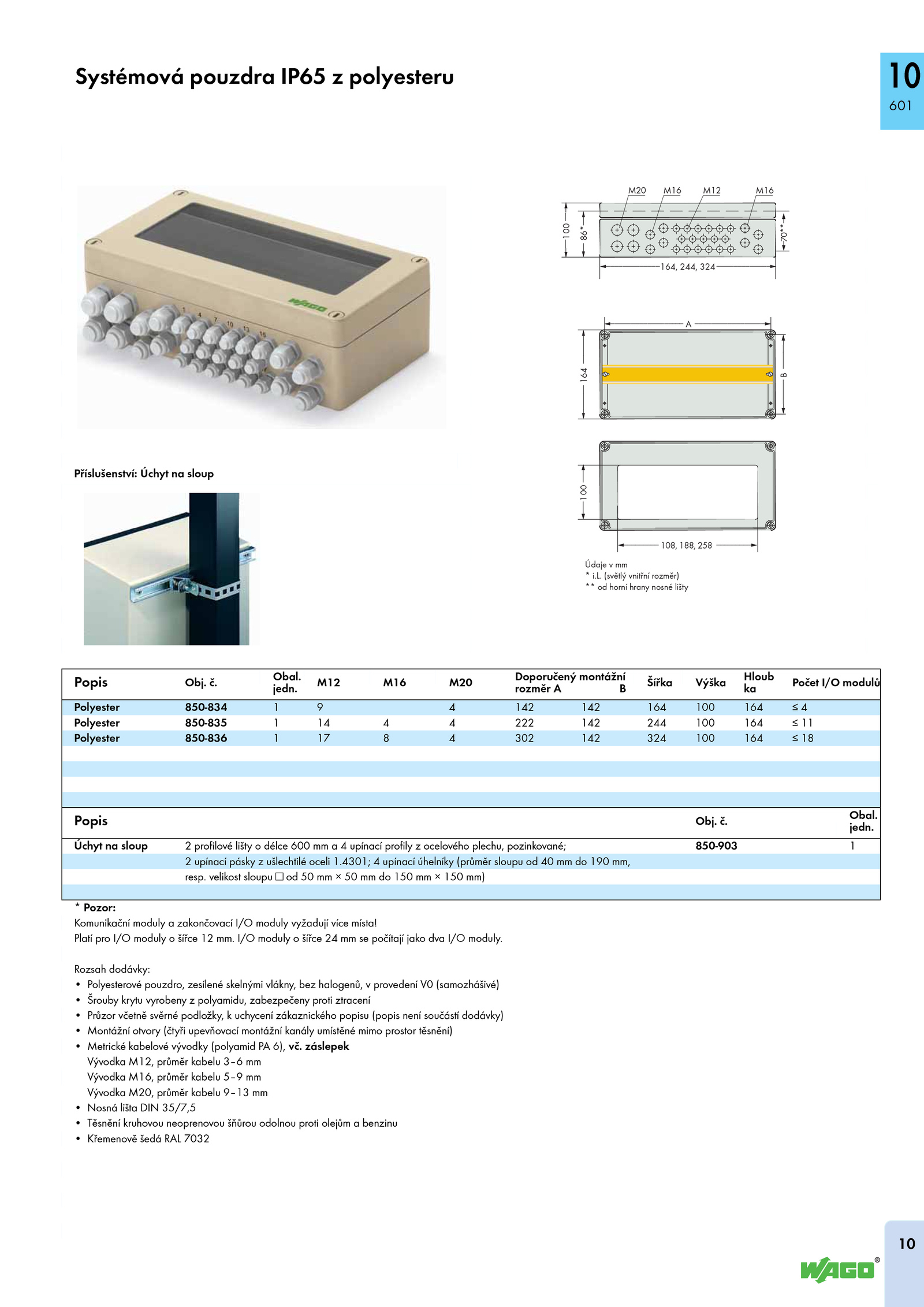

Systémová pouzdra IP65 polyesteru
Příslušenství: Úchyt sloup
Popis Obj.
jedn.
jedn.
Obal.
Obal.4301; upínací úhelníky (průměr sloupu 190 mm,
resp. velikost sloupu 150 150 mm)
850-903 1
* Pozor:
Komunikační moduly zakončovací I/O moduly vyžadují více místa!
Platí pro I/O moduly šířce mm.
Rozsah dodávky:
• Polyesterové pouzdro, zesílené skelnými vlákny, bez halogenů, provedení (samozhášivé)
• Šrouby krytu vyrobeny polyamidu, zabezpečeny proti ztracení
• Průzor včetně svěrné podložky, uchycení zákaznického popisu (popis není součástí dodávky)
• Montážní otvory (čtyři upevňovací montážní kanály umístěné mimo prostor těsnění)
• Metrické kabelové vývodky (polyamid 6), vč. (světlý vnitřní rozměr)
** horní hrany nosné lišty
.L. č. I/O moduly šířce počítají jako dva I/O moduly.
Úchyt sloup profilové lišty délce 600 upínací profily ocelového plechu, pozinkované;
2 upínací pásky ušlechtilé oceli 1.
M12 M16 M20
Doporučený montážní
rozměr B
Šířka Výška
Hloub
ka
Počet I/O modulů
Polyester 850-834 142 142 164 100 164 4
Polyester 850-835 222 142 244 100 164 11
Polyester 850-836 302 142 324 100 164 18
Popis Obj. záslepek
Vývodka M12, průměr kabelu 3–6 mm
Vývodka M16, průměr kabelu 5–9 mm
Vývodka M20, průměr kabelu 9–13 mm
• Nosná lišta DIN 35/7,5
• Těsnění kruhovou neoprenovou šňůrou odolnou proti olejům benzinu
• Křemenově šedá RAL 7032
164, 244, 324<____________ ____________>
<__100__>
<_86*_>
<_________________ ________________>
<______164______>
<______B______>
<__100__>
<________ 108, 188, 258 ________>
M20 M12M16 M16
<70**>
Údaje mm
* i. č
