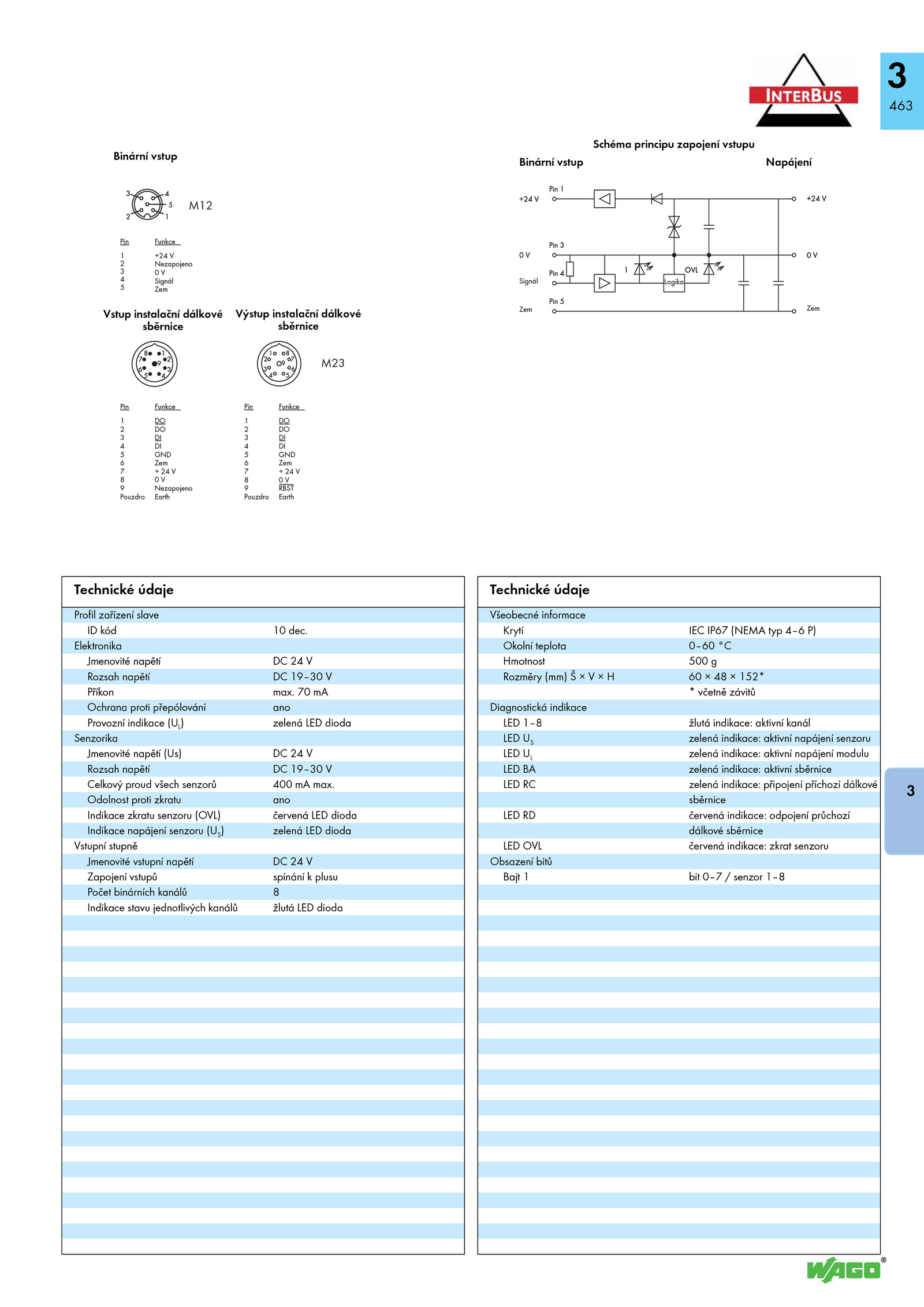

Elektronika Jmenovité napětí V Rozsah napětí 19–30 V Příkon max.3 463 3 ___ _______ ___ _______ ___ _______ 1 2 3 4 5 M12 M23 Schéma principu zapojení vstupu NapájeníBinární vstup Logika ZemZem Signál _____ ___ ____DO DO DI DI GND Zem + V 0 V RBST Earth 1 2 3 4 5 6 7 8 9 Pouzdro FunkcePin ___ ____DO DO DI DI GND Zem + V 0 V Nezapojeno Earth 1 2 3 4 5 6 7 8 9 Pouzdro FunkcePin Výstup instalační dálkové sběrnice Vstup instalační dálkové sběrnice +24 V Nezapojeno 0 V Signál Zem FunkcePin Binární vstup Technické údaje Profil zařízení slave ID kód dec. Odolnost proti zkratu ano Indikace zkratu senzoru (OVL) červená LED dioda Indikace napájení senzoru (US) zelená LED dioda Vstupní stupně Jmenovité vstupní napětí V Zapojení vstupů spínání plusu Počet binárních kanálů 8 Indikace stavu jednotlivých kanálů žlutá LED dioda Technické údaje Všeobecné informace Krytí IEC IP67 (NEMA typ 4–6 P) Okolní teplota 0–60 °C Hmotnost 500 g Rozměry (mm) 152* * včetně závitů Diagnostická indikace LED 1–8 žlutá indikace: aktivní kanál LED zelená indikace: aktivní napájení senzoru LED zelená indikace: aktivní napájení modulu LED zelená indikace: aktivní sběrnice LED zelená indikace: připojení příchozí dálkové sběrnice LED červená indikace: odpojení průchozí dálkové sběrnice LED OVL červená indikace: zkrat senzoru Obsazení bitů Bajt bit 0–7 senzor 1–8 . mA Ochrana proti přepólování ano Provozní indikace (UL) zelená LED dioda Senzorika Jmenovité napětí (Us) V Rozsah napětí 19–30 V Celkový proud všech senzorů 400 max

---

---
