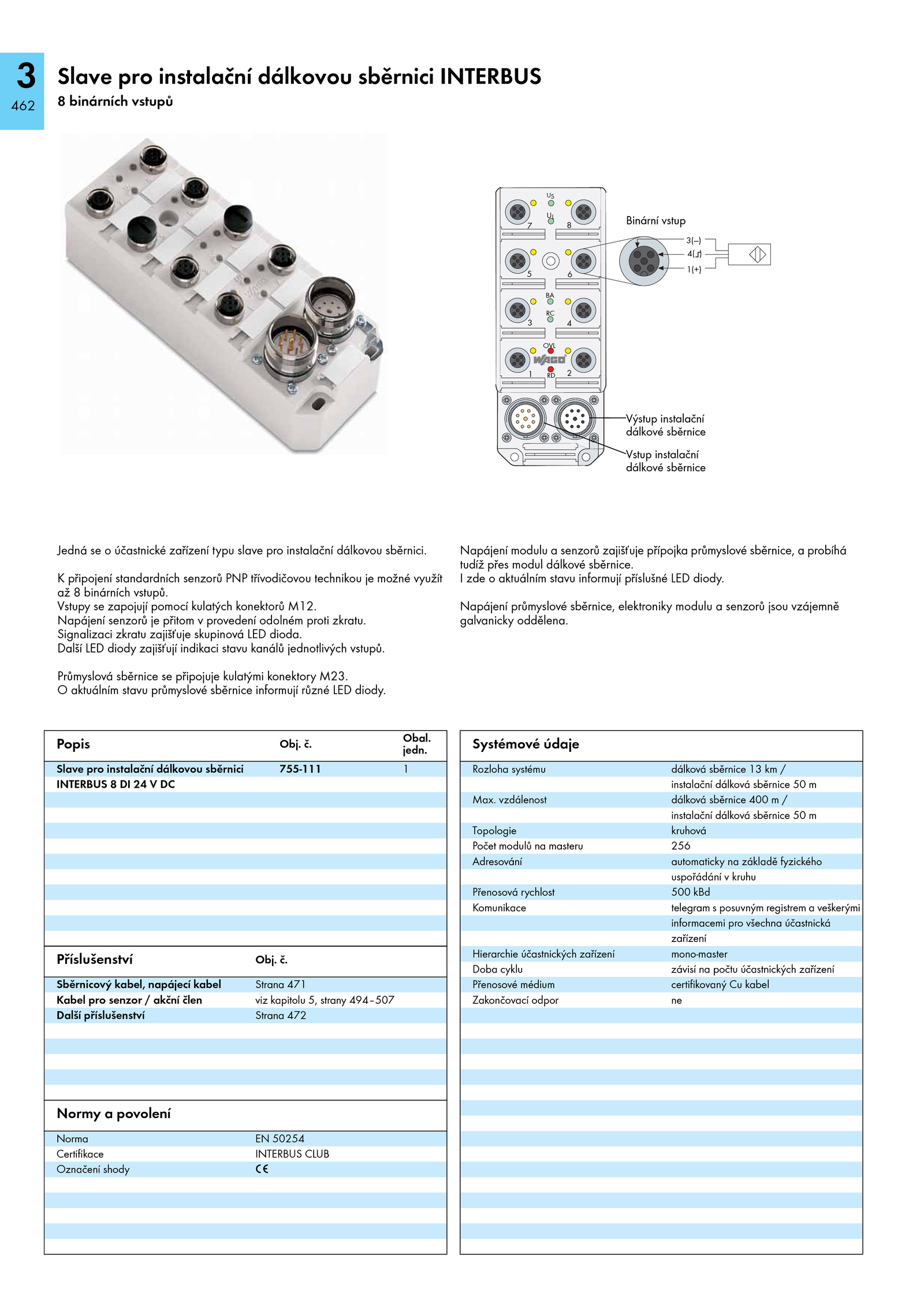

3 462 Slave pro instalační dálkovou sběrnici INTERBUS 8 binárních vstupů 1 2 3 4 5 6 7 8 UL RD OVL US BA RC 3(—) 4( ) 1(+) Vstup instalační dálkové sběrnice Výstup instalační dálkové sběrnice Binární vstup Jedná účastnické zařízení typu slave pro instalační dálkovou sběrnici. Signalizaci zkratu zajišťuje skupinová LED dioda. O aktuálním stavu průmyslové sběrnice informují různé LED diody. Obal. Napájení senzorů přitom provedení odolném proti zkratu. Průmyslová sběrnice připojuje kulatými konektory M23. Slave pro instalační dálkovou sběrnici INTERBUS DC 755-111 1 Příslušenství Obj. Další LED diody zajišťují indikaci stavu kanálů jednotlivých vstupů. č. č. Napájení modulu senzorů zajišťuje přípojka průmyslové sběrnice, probíhá tudíž přes modul dálkové sběrnice. Vstupy zapojují pomocí kulatých konektorů M12. K připojení standardních senzorů PNP třívodičovou technikou možné využít až binárních vstupů. I zde aktuálním stavu informují příslušné LED diody. vzdálenost dálková sběrnice 400 / instalační dálková sběrnice m Topologie kruhová Počet modulů masteru 256 Adresování automaticky základě fyzického uspořádání kruhu Přenosová rychlost 500 kBd Komunikace telegram posuvným registrem veškerými informacemi pro všechna účastnická zařízení Hierarchie účastnických zařízení mono-master Doba cyklu závisí počtu účastnických zařízení Přenosové médium certifikovaný kabel Zakončovací odpor ne . Popis Obj. Sběrnicový kabel, napájecí kabel Strana 471 Kabel pro senzor akční člen viz kapitolu strany 494–507 Další příslušenství Strana 472 Normy povolení Norma 50254 Certifikace INTERBUS CLUB Označení shody 1 Systémové údaje Rozloha systému dálková sběrnice / instalační dálková sběrnice m Max. Napájení průmyslové sběrnice, elektroniky modulu senzorů jsou vzájemně galvanicky oddělena. jedn
