č.
množ.
Pasivní modul pro rezervování místa (bez
konektoru)
753-629/020-000 1
Příslušenství Obj.
Bal. č.
Pozdější rozšíření stanice (nahrazením modulů pro rezervování místa
odpovídajícími funkčními moduly) tak lze provést bez zásahů zapojení.
Moduly obsahují dva výkonové kontakty sloužící předání napájecího napětí
následným modulům.37 in
Rozměry šířka mm
Hmotnost 29,2.
Moduly lze rovněž použít připojení právě nepoužívaných vedení..
Popis Obj.
Konektor řady 753 753-110 25
Kódovací prvky 753-150 100
Systém rychlého označování Mini-WSB
bez potisku 248-501 50
s potiskem viz kapitolu 11
Certifikace
Označení shody 1
r 508
Technické údaje
Napětí výkonových kontaktech max.
Pasivní moduly pro rezervování místa neobsahují elektroniku. AC/DC 0–230 V
Připojení vodiče spoj CAGE CLAMP
Průřezy 0,08 mm²–2,5 mm² AWG 28–14
Délky odizolování 9–10 0.
Díky možnosti použití konektorů řady 753 moduly podporují předzapojení

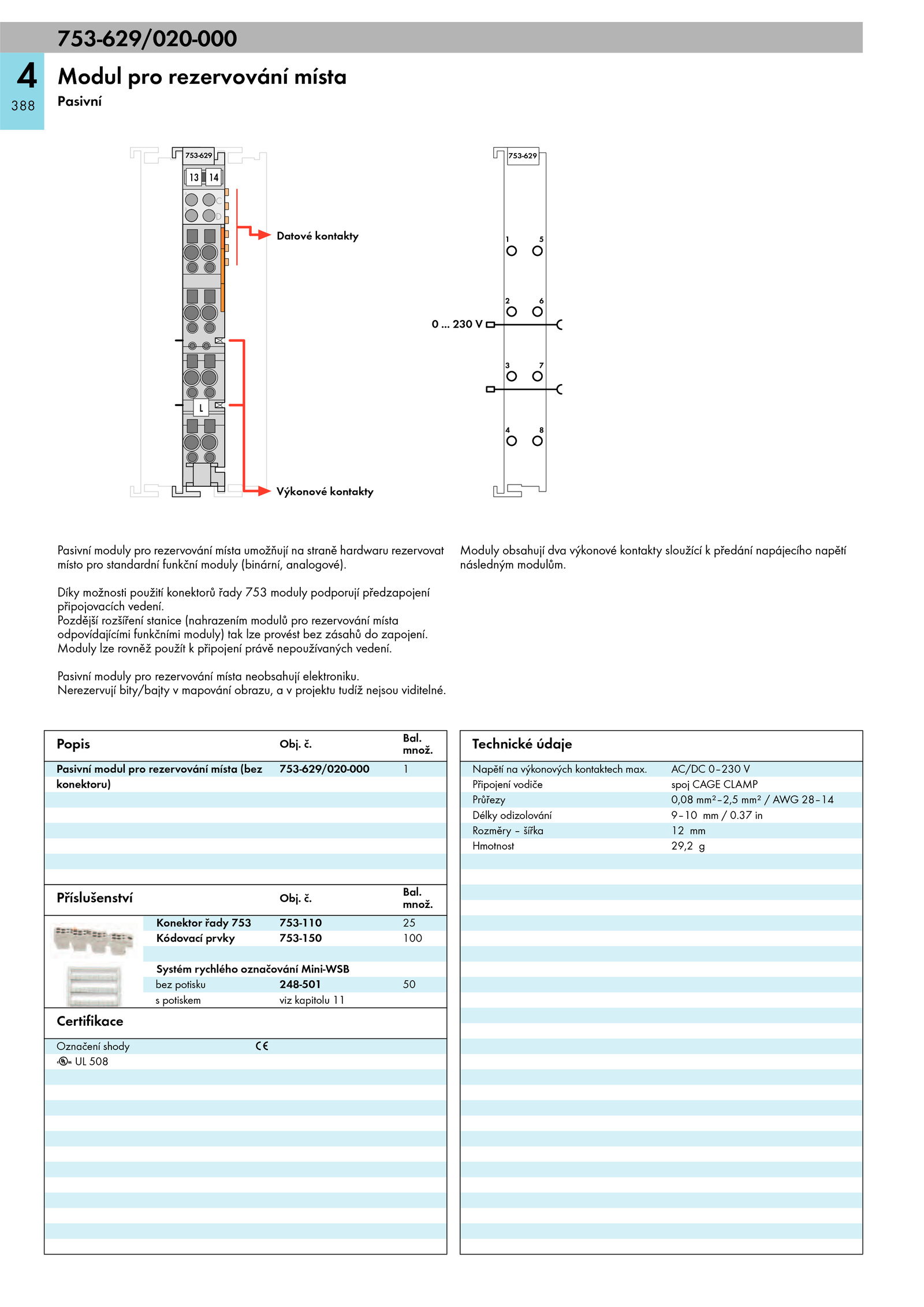

připojovacích vedení.753-629/020-000
4
388
Modul pro rezervování místa
Pasivní
753-629
L
C
D
B
A
13 14
Výkonové kontakty
Datové kontakty
0 .
Nerezervují bity/bajty mapování obrazu, projektu tudíž nejsou viditelné..
množ.
Bal. 230 V
753-629
Pasivní moduly pro rezervování místa umožňují straně hardwaru rezervovat
místo pro standardní funkční moduly (binární, analogové)
