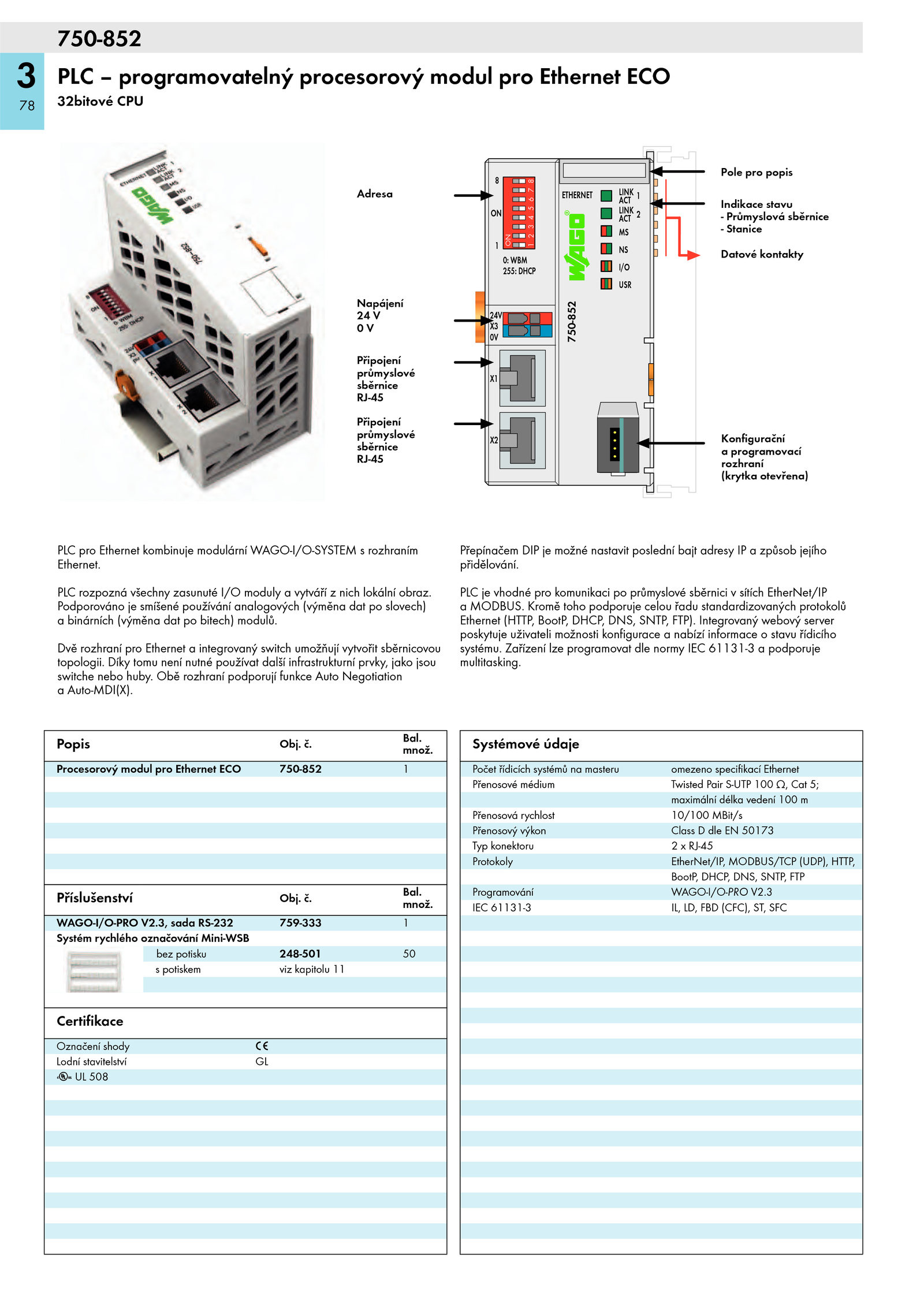

750-852
3
78
PLC programovatelný procesorový modul pro Ethernet ECO
32bitové CPU
24V
X3
X1
1
8
ON
0: WBM
255: DHCP
X2
0V
I/O
NS
MS
LINK
ACT 1
LINK
ACT 2
ETHERNET
W750-852
USR
12345678
ON
Indikace stavu
- Průmyslová sběrnice
- Stanice
Pole pro popis
Datové kontakty
Konfigurační
a programovací
rozhraní
(krytka otevřena)
Připojení
průmyslové
sběrnice
RJ-45
Napájení
24 V
0 V
Adresa
Připojení
průmyslové
sběrnice
RJ-45
PLC pro Ethernet kombinuje modulární WAGO-I/O-SYSTEM rozhraním
Ethernet.
množ.
PLC rozpozná všechny zasunuté I/O moduly vytváří nich lokální obraz. č. Integrovaný webový server
poskytuje uživateli možnosti konfigurace nabízí informace stavu řídicího
systému.
Procesorový modul pro Ethernet ECO 750-852 1
Příslušenství Obj. Obě rozhraní podporují funkce Auto Negotiation
a Auto-MDI(X).
Popis Obj.
PLC vhodné pro komunikaci průmyslové sběrnici sítích EtherNet/IP
a MODBUS. č.3, sada RS-232 759-333 1
Systém rychlého označování Mini-WSB
bez potisku 248-501 50
s potiskem viz kapitolu 11
Certifikace
Označení shody 1
Lodní stavitelství GL
r 508
Systémové údaje
Počet řídicích systémů masteru omezeno specifikací Ethernet
Přenosové médium Twisted Pair S-UTP 100 Cat 5;
maximální délka vedení 100 m
Přenosová rychlost 10/100 MBit/s
Přenosový výkon Class dle 50173
Typ konektoru RJ-45
Protokoly EtherNet/IP, MODBUS/TCP (UDP), HTTP,
BootP, DHCP, DNS, SNTP, FTP
Programování WAGO-I/O-PRO V2.
Podporováno smíšené používání analogových (výměna dat slovech)
a binárních (výměna dat bitech) modulů. Díky tomu není nutné používat další infrastrukturní prvky, jako jsou
switche nebo huby.3
IEC 61131-3 IL, LD, FBD (CFC), ST, SFC
.
Bal.
Bal.
WAGO-I/O-PRO V2.
množ.
Přepínačem DIP možné nastavit poslední bajt adresy způsob jejího
přidělování. Kromě toho podporuje celou řadu standardizovaných protokolů
Ethernet (HTTP, BootP, DHCP, DNS, SNTP, FTP).
Dvě rozhraní pro Ethernet integrovaný switch umožňují vytvořit sběrnicovou
topologii. Zařízení lze programovat dle normy IEC 61131-3 podporuje
multitasking
