množ. mA
Proud akčních členů mA
Ochranná funkce ochrana proti přepólování pro ULS UA
Analogové vstupy
Počet vstupů 4
Způsob připojení (2) konektor M12, kódování 5pólový
Druh signálu termočlánek nízká napětí
Připojení vodiče vodiče
(externí stínění přes pin konektoru 5)
.
4 767-6403 1
Příslušenství Obj. 517 kapitolu 11
Kompenzační konektor,
zástrčka M12 přímá, pružinová technika,
ke kompenzaci studeného konce
756-9207/050-000
Technické údaje
Napájení modulu
Způsob připojení (1) konektor M12, kódování 4pólový;
nutno dbát pokles zatížitelnosti
Proudová zatížitelnost napájecích
konektorů max.
Rozsah dodávky:
• Štítek popisování modulů WMB, zelený ks)
• Popisovací pásek ks)
• Ochranné krytky M12 ks)
Popis Obj. (ULS: UA: A)
Napájecí napětí
Napětí logiky senzorů ULS (-25 +30 %)
Napětí akčních členů (-25 +30 %);
nutné také napájení dalších modulů
Napájecí proud
Proud logiky senzorů ILS typ.
Popisovací pásek, popisovač, distanční
oddělení ochranné krytky
viz strany 520 . 521
Kabely konektory IP67 viz strany 502 . č. č.767-6403
6
488

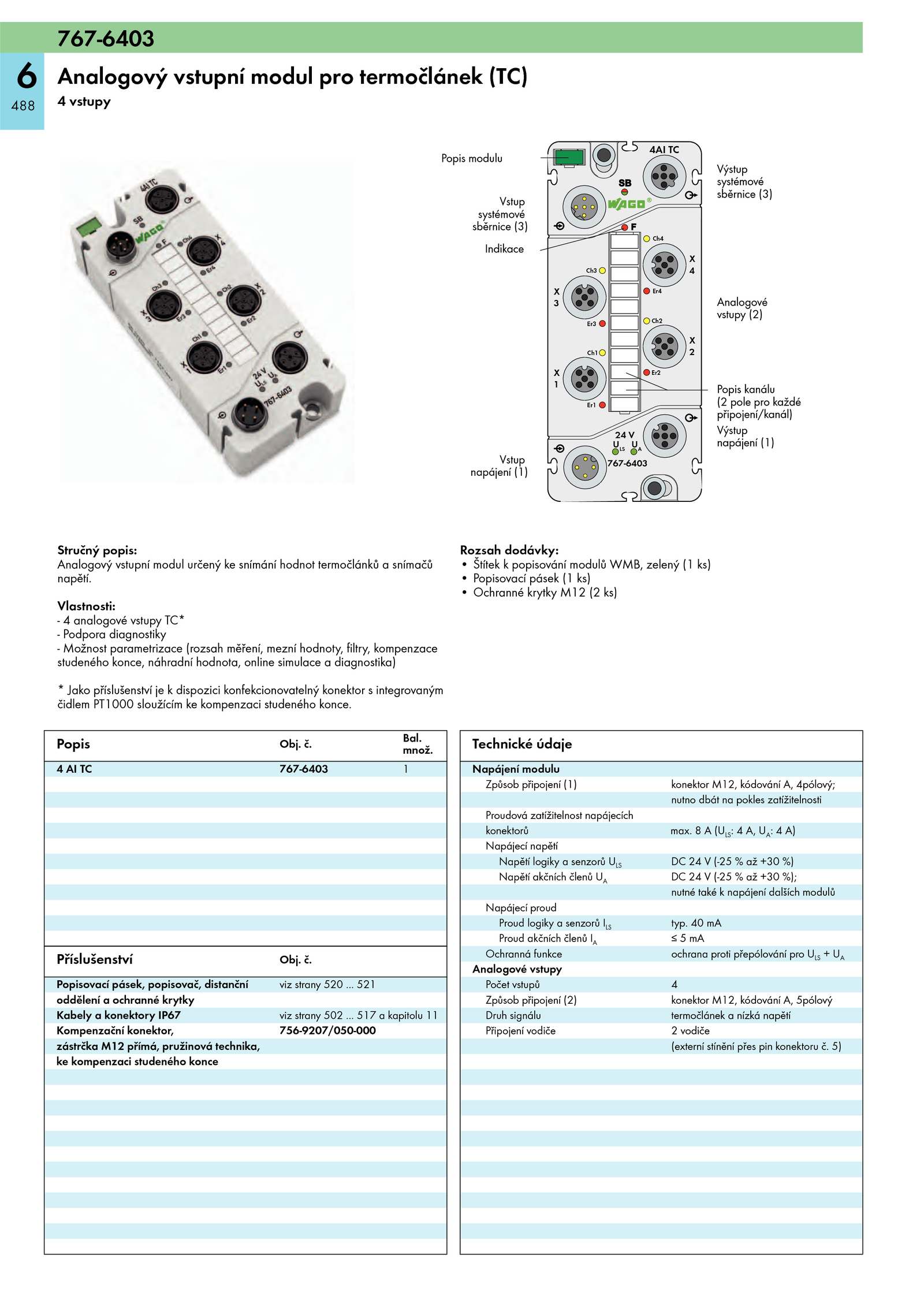

Analogový vstupní modul pro termočlánek (TC)
4 vstupy
767-6403
24 V
ULS
UA
X
1
X
3
X
4
X
2
Er1
Ch1
Er3
Ch3
Ch4
Er4
Ch2
Er2
4AI TC
Indikace
Popis modulu
Popis kanálu
(2 pole pro každé
připojení/kanál)
Analogové
vstupy (2)
Vstup
napájení (1)
Výstup
napájení (1)
Vstup
systémové
sběrnice (3)
Výstup
systémové
sběrnice (3)
Stručný popis:
Analogový vstupní modul určený snímání hodnot termočlánků snímačů
napětí..
Bal..
Vlastnosti:
- analogové vstupy TC*
- Podpora diagnostiky
- Možnost parametrizace (rozsah měření, mezní hodnoty, filtry, kompenzace
studeného konce, náhradní hodnota, online simulace diagnostika)
* Jako příslušenství dispozici konfekcionovatelný konektor integrovaným
čidlem PT1000 sloužícím kompenzaci studeného konce
