Strana 650 z 722
Poznámky redaktora
Úchyt sloup profilové lišty délce 600 upínací profily ocelového plechu, pozinkované;
2 upínací pásky ušlechtilé oceli 1.
Bal.
Rozsah dodávky:
• Pouzdro hliníkového odlitku, slitina DIN 1725
• Šrouby krytu vyrobeny ušlechtilé oceli, zabezpečeny proti ztracení
• Průzor včetně svěrné podložky, uchycení zákaznického popisu (popis není součástí dodávky)
• Montážní otvory (čtyři upevňovací montážní kanály umístěné mimo prostor těsnění)
• Metrické kabelové vývodky (mosaz, poniklovaná), vč. č.
množ. záslepek
Vývodka M12, průměr kabelu 3–6 mm
Vývodka M16, průměr kabelu 5–9 mm
Vývodka M20, průměr kabelu 9–13 mm
• Nosná lišta DIN 35/7,5
• Systém pero-drážka, těsnění drážkou krytu pouzdra
• Těsnění kruhovou neoprenovou šňůrou odolnou proti olejům benzinu
• Zemnicí přípojka pouzdře
• Křemenově šedá RAL 7032
1) Upozornění:
Typ pouzdra barvě RAL 7035
160, 240, 320, 480<_________ _________>
<__100__>
<_84*_>
<68**>
<________________ ________________>
<______160______>
<______B______>
<__100__>
<_____ 104, 184, 254, 424 _____>
M20 M12M16 M16
Údaje mm
* i.L.11
648

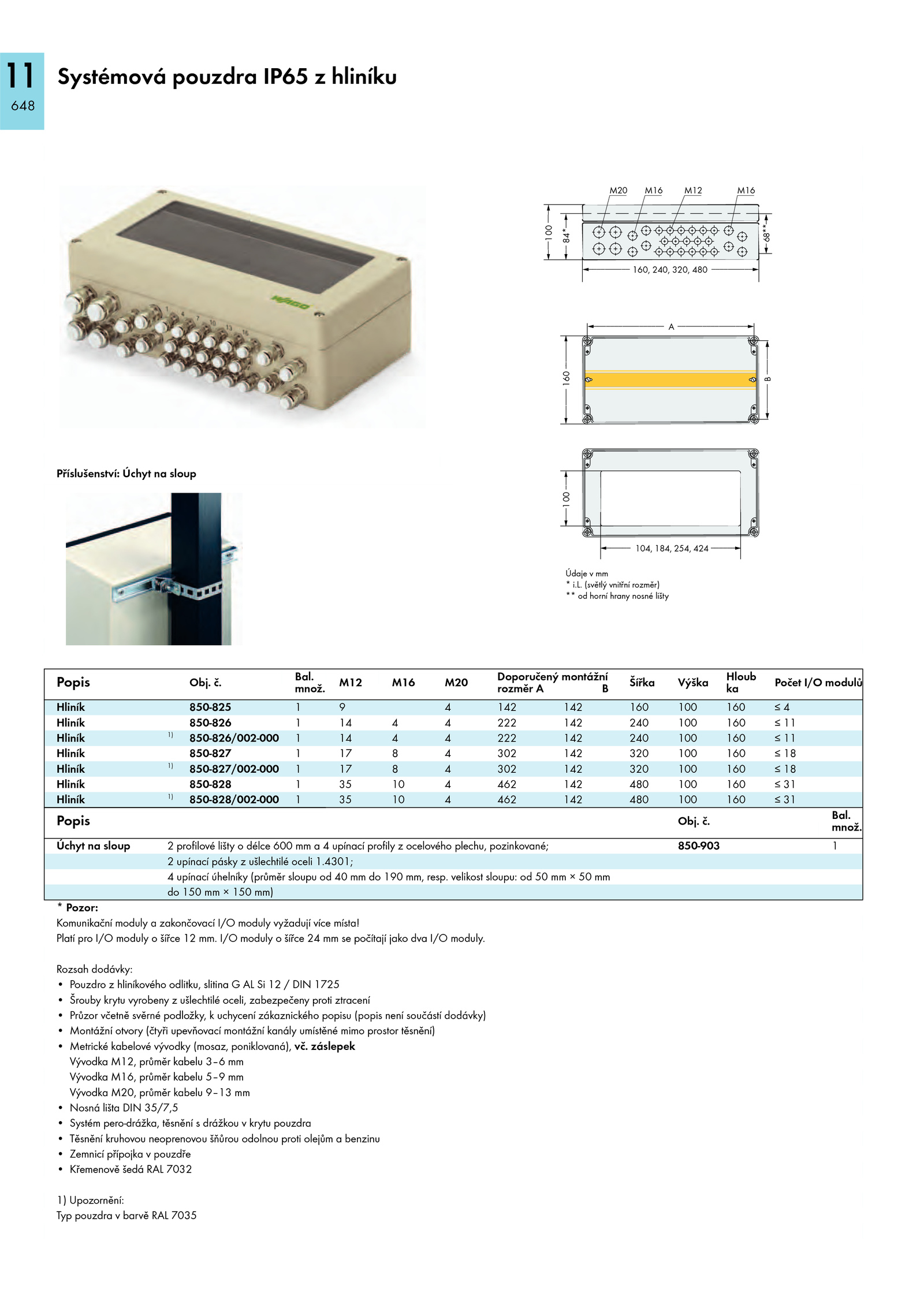

Systémová pouzdra IP65 hliníku
Příslušenství: Úchyt sloup
Popis Obj.
M12 M16 M20
Doporučený montážní
rozměr B
Šířka Výška
Hloub
ka
Počet I/O modulů
Hliník 850-825 142 142 160 100 160 4
Hliník 850-826 222 142 240 100 160 11
Hliník 1)
850-826/002-000 222 142 240 100 160 11
Hliník 850-827 302 142 320 100 160 18
Hliník 1)
850-827/002-000 302 142 320 100 160 18
Hliník 850-828 462 142 480 100 160 31
Hliník 1)
850-828/002-000 462 142 480 100 160 31
Popis Obj. (světlý vnitřní rozměr)
** horní hrany nosné lišty
. č.
Bal. I/O moduly šířce počítají jako dva I/O moduly. velikost sloupu: mm
do 150 150 mm)
850-903 1
* Pozor:
Komunikační moduly zakončovací I/O moduly vyžadují více místa!
Platí pro I/O moduly šířce mm.
množ.4301;
4 upínací úhelníky (průměr sloupu 190 mm, resp
