Konektor řady 753 753-110 25
Kódovací prvky 753-150 100
Systém rychlého označování Mini-WSB
bez potisku 248-501 50
s potiskem viz kapitolu 11
Certifikace
Označení shody 1
r 508
Technické údaje
Napětí výkonových kontaktech max. AC/DC 0–230 V
Připojení vodiče spoj CAGE CLAMP
Průřezy 0,08 mm²–2,5 mm² AWG 28–14
Délky odizolování 9–10 0.
Aktivní modul pro rezervování místa (bez
konektoru)
753-1629 1
Aktivní modul pro rezervování místa bez
výkonových kontaktů (bez konektoru)
753-1629/000-001 1
Příslušenství Obj.
Bal.753-1629
4
387
4.
Popis Obj.
Moduly jsou dispozici jak provedení výkonovými kontakty sloužícími
k předání napájecího napětí následným modulům, tak provedení bez
výkonových kontaktů. č.
Bal.. č.37 in
Rozměry šířka mm
Hmotnost.
Díky možnosti použití konektorů řady 753 moduly podporují předzapojení
připojovacích vedení.
množ. 230 V
753-1629
Aktivní moduly pro rezervování místa umožňují sítích PROFIBUS straně
hardwaru softwaru rezervovat místo pro standardní funkční moduly (binární,
analogové) (jen spojení modulem 750-333).10

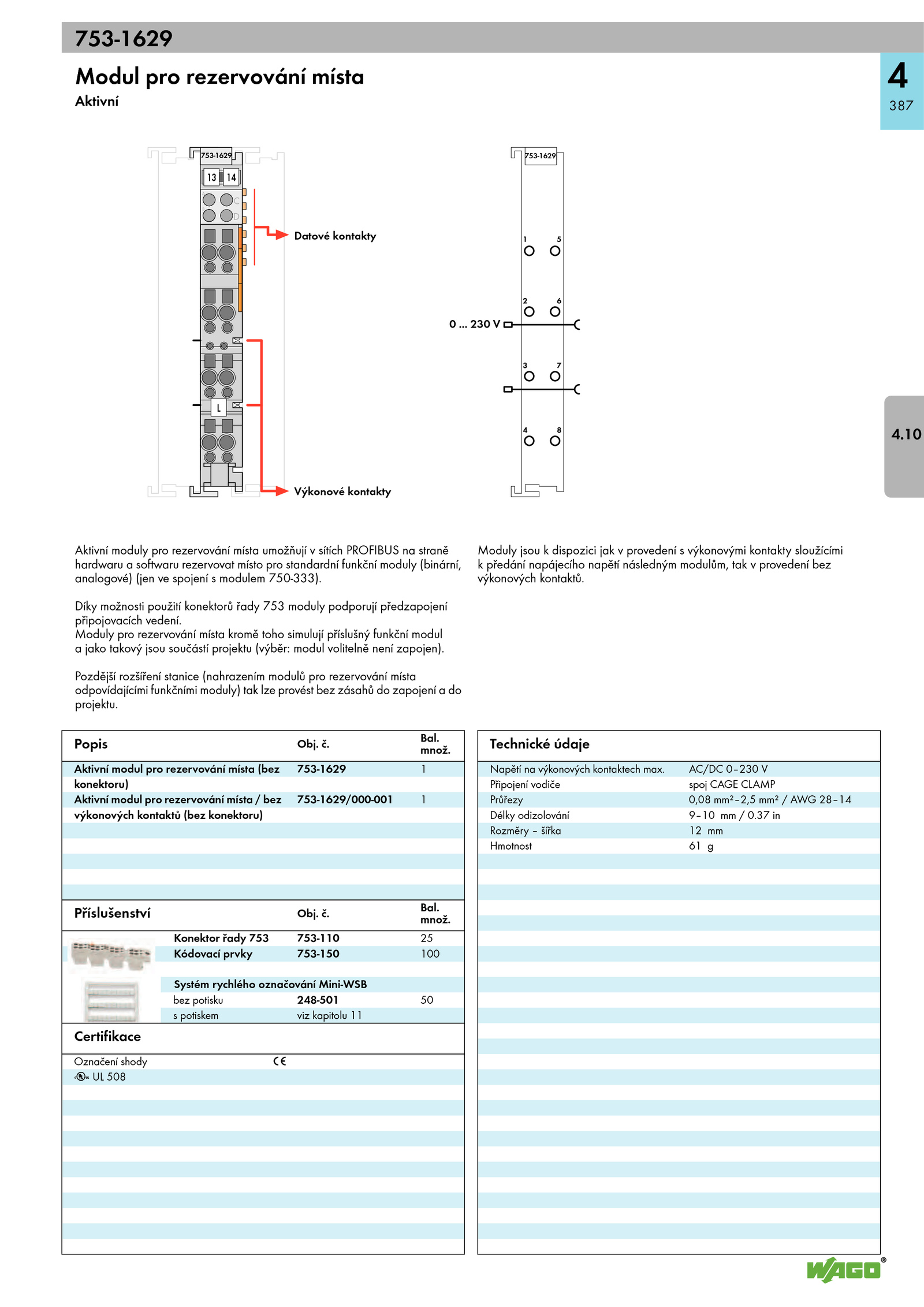

Modul pro rezervování místa
Aktivní
753-1629
L
C
D
B
A
13 14
Výkonové kontakty
Datové kontakty
0 .
Moduly pro rezervování místa kromě toho simulují příslušný funkční modul
a jako takový jsou součástí projektu (výběr: modul volitelně není zapojen).
Pozdější rozšíření stanice (nahrazením modulů pro rezervování místa
odpovídajícími funkčními moduly) tak lze provést bez zásahů zapojení do
projektu.
množ
