Poznámky redaktora
Mobilní kód
Strana
4
LZDM0613
w Schrack-Info
• Stykače kW/6 kW/9 nebo 5,5k W/12 A
• 3pólové integrovaným pomocným kontaktem
• Cívka 230 VAC, VAC nebo VDC
• pomocným kontaktem nebo R
• Omezovač přepětí varistorem (samostatná objednávka)
• Montáž DIN-lištu TS35 nebo montážní desku
• Další příslušenství příloze
Typ LZDM06xx LZDM09xx LZDM12xx
Normy standardy ČSN 60947-4-1, IEC 60947-5-1
Jmenovité izolační napětí 690V AC
Jmenovitý kmitočet 50/60Hz
Impulzní napětí 6kV
Kategorie přepětí III
Jmenovitý proud AC1 20A 20A 20A
Jmenovitý proud AC3 230V 12A
400V 12A
415V 12A
690V 3,8A 4,9A 4,9A
Jmenovitý proud AC4 230V 12A
400V 9A
415V 9A
690V 3,8A 4,9A 4,9A
Jmenovitá zapínací schopnost (AC3) (AC4)
Jmenovitá vypínací schopnost (AC3) (AC4)
Krátkodobý proud 10s 48A 72A 96A
Jmenovitý výkon AC3 230V 1,5kW 2,2kW 3kW
400V 2,2kW 4kW 5,5kW
415V 2,2kW 4kW 5,5kW
690V 3kW 4kW 4kW
Četnost spínání AC3 1.000 cyklů
Konfigurace hlavních kontaktů
3pólový Z
Napětí cívky 24VAC, 230VAC nebo 24VDC
Rozsah napětí cívky Zapnutí 85% 1
10% Us
Vypnutí AC: 20%-70% Us
DC: 10%-60% Us
Výkon cívky Zapnutí 40VA
Provoz 7VA
Ztráty 4W
Doba spínání Zapnutí ms
Vypnutí ms
Krytí IP20
Rozsah pracovních teplot 40°C
Maximální teplota 25C 55°C
Korekční faktor teplotou 40°C 1
50°C 0,875
60°C 0,75 24h)
70°C 0,625 24h)

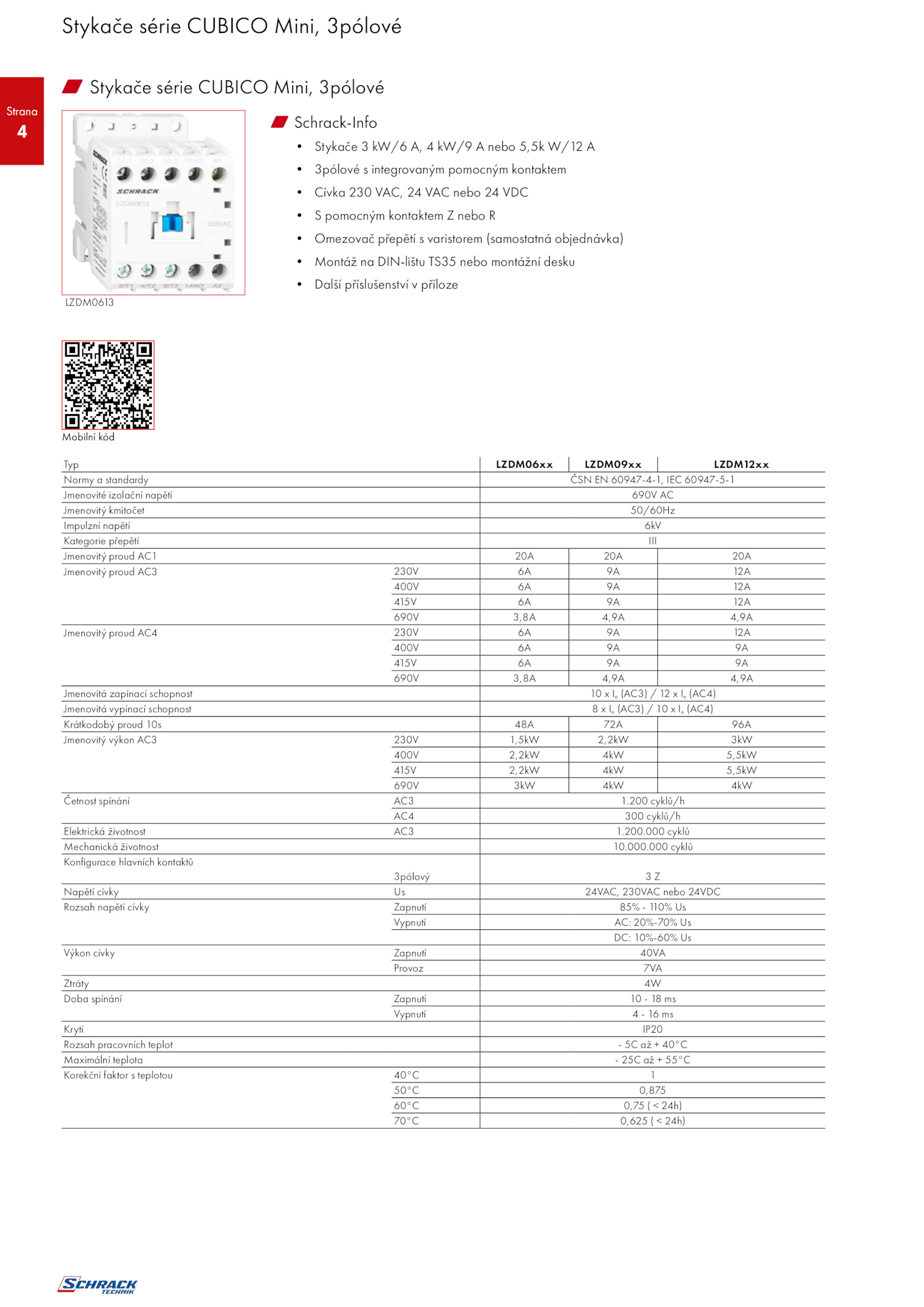

Stykače série CUBICO Mini, 3pólové
w Stykače série CUBICO Mini, 3pólové
.000 cyklů
Mechanická životnost 10.200.200 cyklů/h
AC4 300 cyklů/h
Elektrická životnost AC3 1.000
