000 sepnutí
Provedení hlavních kontaktů
3pólové Z
Provedení pomocných kontaktů 1R
Krytí IP20
Jmenovitá pracovní teplota 5°C 40°C
Maximální teplota 25°C 55°C
Korekční teplotní koeficient 40°C 1
50°C 0,875
60°C 0,75
70°C 0,625
Nadmořská výška 2000m
Relativní vlhkost vzduchu 50% relativní vhlkost při +40°C
Montážní poloha Horizontálně vertikálně +/- 22,5°
Napětí cívky 230VAC nebo 24VAC
Rozsah napětí cívky Zapnutí 85% 1
10% Us
Vypnutí AC: 20%-70% Us
Výkon cívky Zapnutí 210VA 210VA 210VA 250VA 250VA
Provoz 25VA 25VA 25VA 30VA 30VA
Ztráty 8W
Spínací doby hlavních kontaktů Zapínání 25ms 25ms 25ms 30ms 30ms
Vypínání 15ms 15ms 15ms 17ms 17ms
.200 sepnutí/h
AC4 120 sepnutí/h
Elektrická životnost 1.000.000 sepnutí
Mechanická životnost 10.200.Mobilní kód
Strana
15
LZDH40B3 LZDH80B3
w Schrack-Info
• Stykače 18,5 kW/40 kW/100 A
• 3pólové integrovaným pomocným kontaktem
• Cívka 230 VAC nebo VAC
• pomocným kontaktem nebo R
• Montáž DIN-lištu TS35 nebo montážní desku
• Další příslušenství příloze

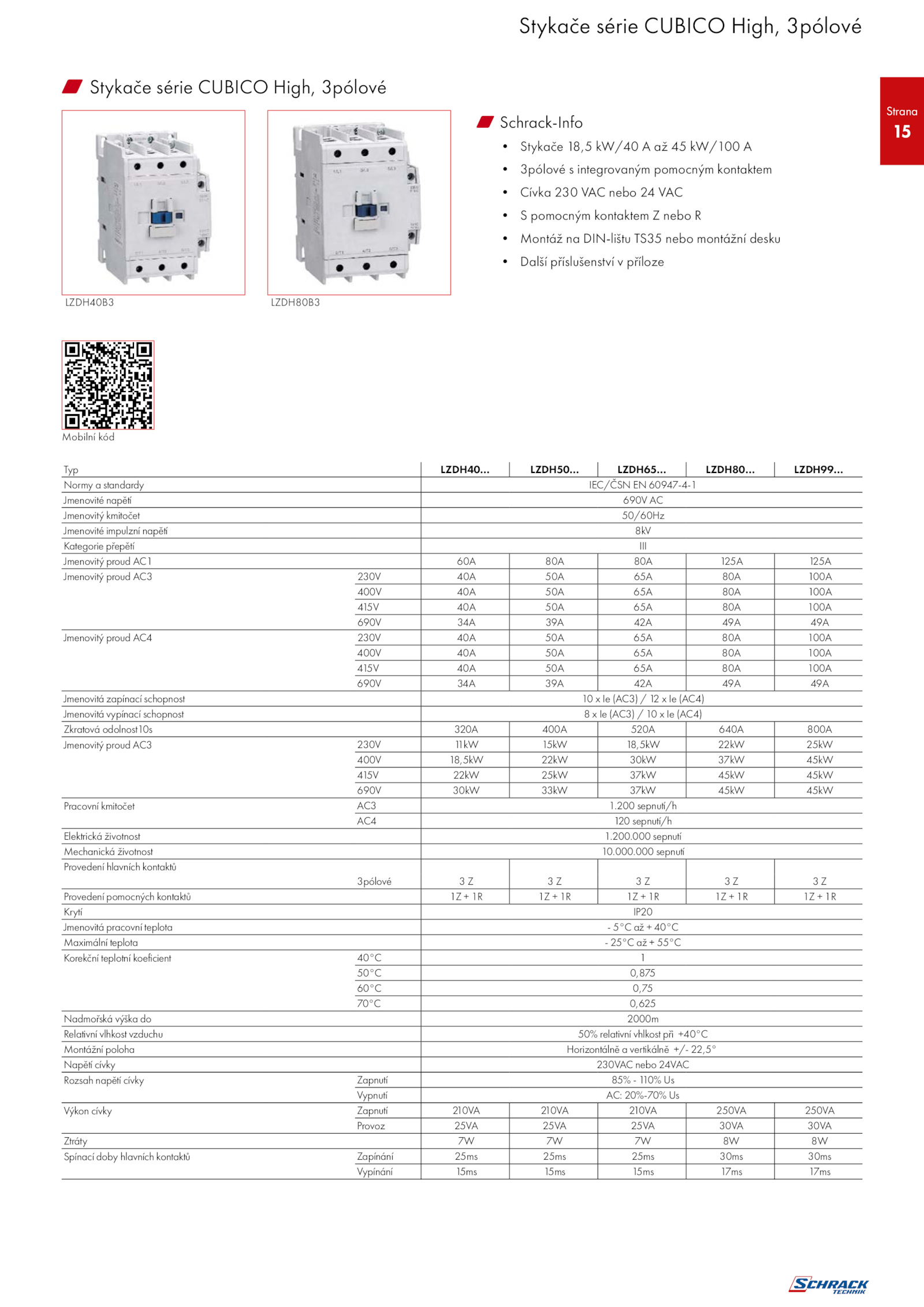

Stykače série CUBICO High, 3pólové
w Stykače série CUBICO High, 3pólové
Typ LZDH40… LZDH50… LZDH65… LZDH80… LZDH99…
Normy standardy IEC/ČSN 60947-4-1
Jmenovité napětí 690V AC
Jmenovitý kmitočet 50/60Hz
Jmenovité impulzní napětí 8kV
Kategorie přepětí III
Jmenovitý proud AC1 60A 80A 80A 125A 125A
Jmenovitý proud AC3 230V 40A 50A 65A 80A 100A
400V 40A 50A 65A 80A 100A
415V 40A 50A 65A 80A 100A
690V 34A 39A 42A 49A 49A
Jmenovitý proud AC4 230V 40A 50A 65A 80A 100A
400V 40A 50A 65A 80A 100A
415V 40A 50A 65A 80A 100A
690V 34A 39A 42A 49A 49A
Jmenovitá zapínací schopnost (AC3) (AC4)
Jmenovitá vypínací schopnost (AC3) (AC4)
Zkratová odolnost10s 320A 400A 520A 640A 800A
Jmenovitý proud AC3 230V 1
1kW 15kW 18,5kW 22kW 25kW
400V 18,5kW 22kW 30kW 37kW 45kW
415V 22kW 25kW 37kW 45kW 45kW
690V 30kW 33kW 37kW 45kW 45kW
Pracovní kmitočet AC3 1
