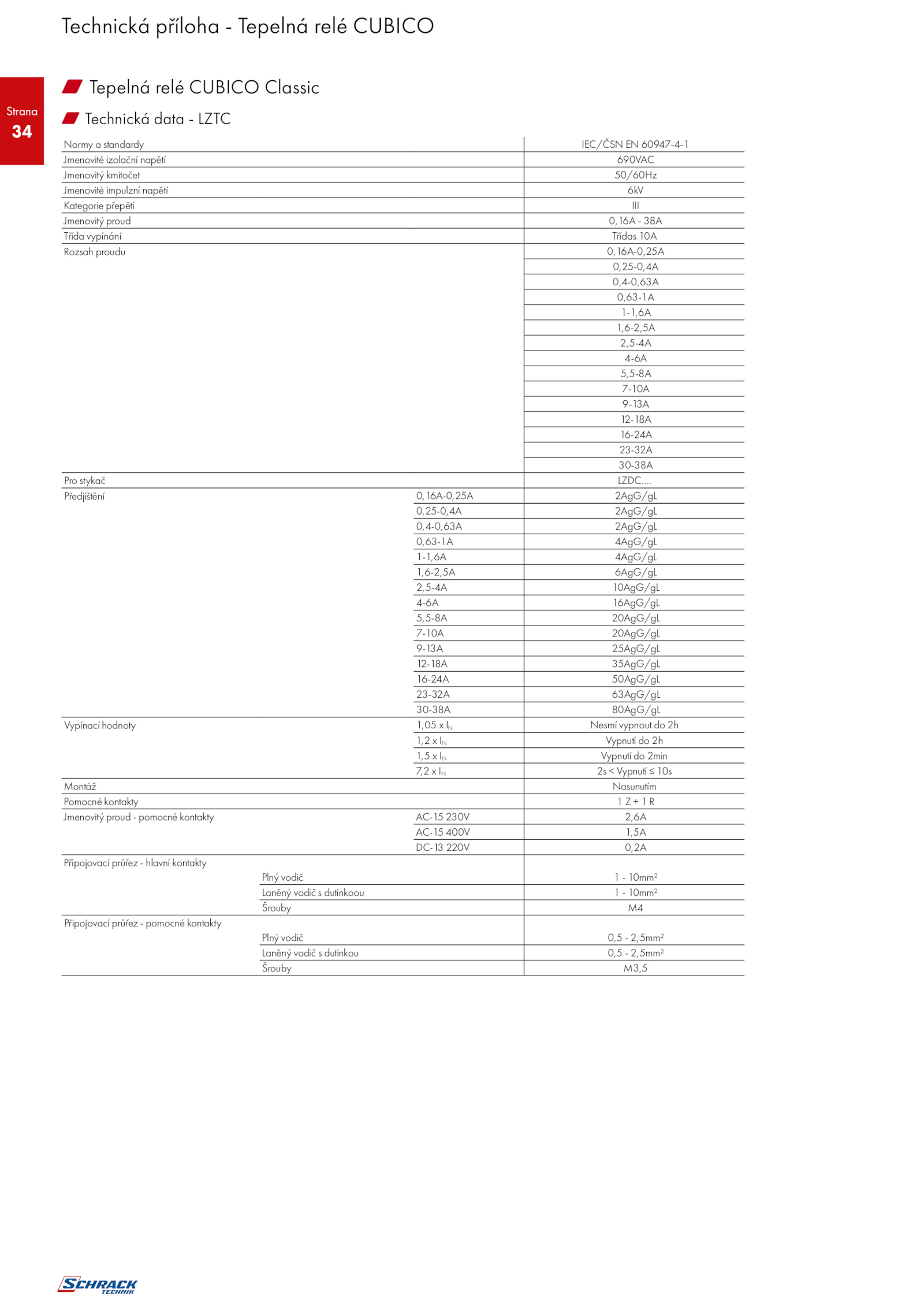

w Technická data LZTC
Normy standardy IEC/ČSN 60947-4-1
Jmenovité izolační napětí 690VAC
Jmenovitý kmitočet 50/60Hz
Jmenovité impulzní napětí 6kV
Kategorie přepětí III
Jmenovitý proud 0,16A 38A
Třída vypínání Třídas 10A
Rozsah proudu 0,16A-0,25A
0,25-0,4A
0,4-0,63A
0,63-1A
1-1,6A
1,6-2,5A
2,5-4A
4-6A
5,5-8A
7-10A
9-13A
12-18A
16-24A
23-32A
30-38A
Pro stykač LZDC….
Předjištění 0,16A-0,25A 2AgG/gL
0,25-0,4A 2AgG/gL
0,4-0,63A 2AgG/gL
0,63-1A 4AgG/gL
1-1,6A 4AgG/gL
1,6-2,5A 6AgG/gL
2,5-4A 10AgG/gL
4-6A 16AgG/gL
5,5-8A 20AgG/gL
7-10A 20AgG/gL
9-13A 25AgG/gL
12-18A 35AgG/gL
16-24A 50AgG/gL
23-32A 63AgG/gL
30-38A 80AgG/gL
Vypínací hodnoty 1,05 Nesmí vypnout 2h
1,2 Vypnutí 2h
1,5 Vypnutí 2min
7,2 Vypnutí 10s
Montáž Nasunutím
Pomocné kontakty R
Jmenovitý proud pomocné kontakty AC-15 230V 2,6A
AC-15 400V 1,5A
DC-13 220V 0,2A
Připojovací průřez hlavní kontakty
Plný vodič 10mm²
Laněný vodič dutinkoou 10mm²
Šrouby M4
Připojovací průřez pomocné kontakty
Plný vodič 0,5 2,5mm²
Laněný vodič dutinkou 0,5 2,5mm²
Šrouby M3,5
Technická příloha Tepelná relé CUBICO
w Tepelná relé CUBICO Classic
