Strana
25
LZHM0673
w Schrack-Info
• Pomocné stykače A
• 4pólové
• Cívka 230 VAC, VAC nebo VDC
• Montáž DIN-lištu TS35 nebo montážní desku

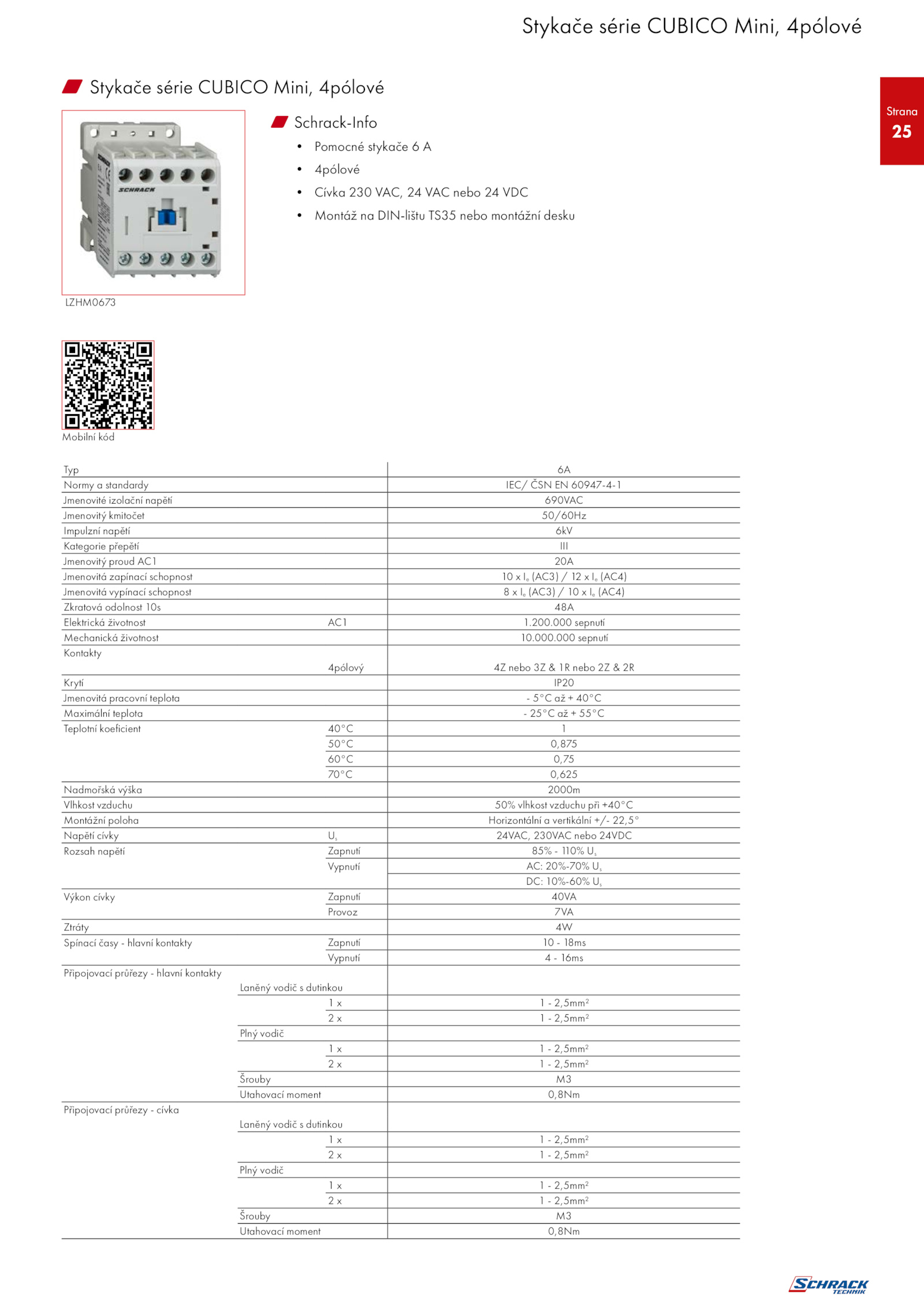

Stykače série CUBICO Mini, 4pólové
w Stykače série CUBICO Mini, 4pólové
Typ 6A
Normy standardy IEC/ ČSN 60947-4-1
Jmenovité izolační napětí 690VAC
Jmenovitý kmitočet 50/60Hz
Impulzní napětí 6kV
Kategorie přepětí III
Jmenovitý proud AC1 20A
Jmenovitá zapínací schopnost (AC3) (AC4)
Jmenovitá vypínací schopnost (AC3) (AC4)
Zkratová odolnost 10s 48A
Elektrická životnost AC1 1.000.200.000 sepnutí
Kontakty
4pólový nebo nebo 2R
Krytí IP20
Jmenovitá pracovní teplota 5°C 40°C
Maximální teplota 25°C 55°C
Teplotní koeficient 40°C 1
50°C 0,875
60°C 0,75
70°C 0,625
Nadmořská výška 2000m
Vlhkost vzduchu 50% vlhkost vzduchu při +40°C
Montážní poloha Horizontální vertikální +/- 22,5°
Napětí cívky 24VAC, 230VAC nebo 24VDC
Rozsah napětí Zapnutí 85% 1
10% Us
Vypnutí AC: 20%-70% Us
DC: 10%-60% Us
Výkon cívky Zapnutí 40VA
Provoz 7VA
Ztráty 4W
Spínací časy hlavní kontakty Zapnutí 18ms
Vypnutí 16ms
Připojovací průřezy hlavní kontakty
Laněný vodič dutinkou
1 2,5mm²
2 2,5mm²
Plný vodič
1 2,5mm²
2 2,5mm²
Šrouby M3
Utahovací moment 0,8Nm
Připojovací průřezy cívka
Laněný vodič dutinkou
1 2,5mm²
2 2,5mm²
Plný vodič
1 2,5mm²
2 2,5mm²
Šrouby M3
Utahovací moment 0,8Nm
.000 sepnutí
Mechanická životnost 10
