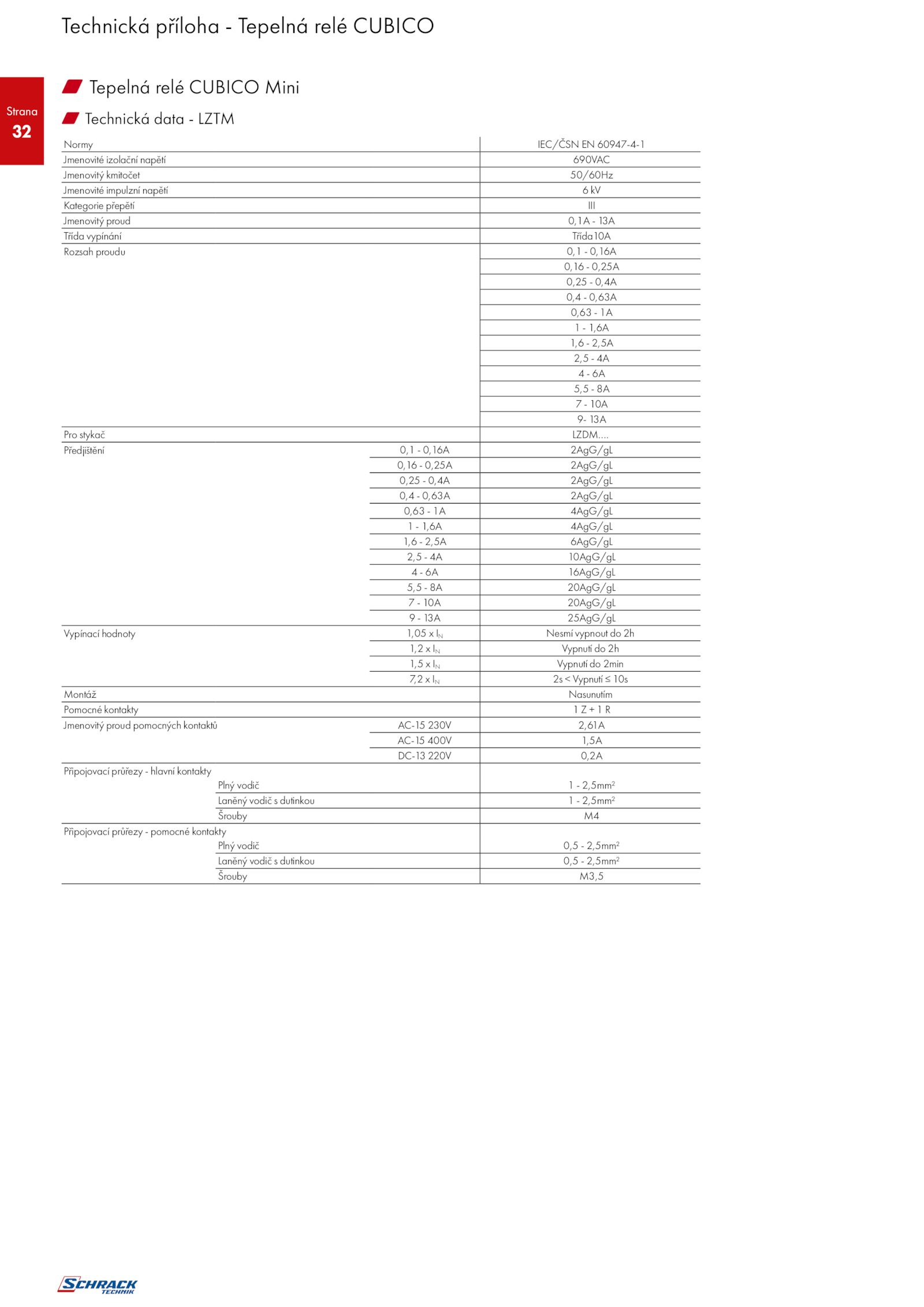

w Technická data LZTM
Normy IEC/ČSN 60947-4-1
Jmenovité izolační napětí 690VAC
Jmenovitý kmitočet 50/60Hz
Jmenovité impulzní napětí kV
Kategorie přepětí III
Jmenovitý proud 0,1A 13A
Třída vypínání Třída10A
Rozsah proudu 0,1 0,16A
0,16 0,25A
0,25 0,4A
0,4 0,63A
0,63 1A
1 1,6A
1,6 2,5A
2,5 4A
4 6A
5,5 8A
7 10A
9- 13A
Pro stykač LZDM….
Předjištění 0,1 0,16A 2AgG/gL
0,16 0,25A 2AgG/gL
0,25 0,4A 2AgG/gL
0,4 0,63A 2AgG/gL
0,63 4AgG/gL
1 1,6A 4AgG/gL
1,6 2,5A 6AgG/gL
2,5 10AgG/gL
4 16AgG/gL
5,5 20AgG/gL
7 10A 20AgG/gL
9 13A 25AgG/gL
Vypínací hodnoty 1,05 Nesmí vypnout 2h
1,2 Vypnutí 2h
1,5 Vypnutí 2min
7,2 Vypnutí 10s
Montáž Nasunutím
Pomocné kontakty R
Jmenovitý proud pomocných kontaktů AC-15 230V 2,61A
AC-15 400V 1,5A
DC-13 220V 0,2A
Připojovací průřezy hlavní kontakty
Plný vodič 2,5mm²
Laněný vodič dutinkou 2,5mm²
Šrouby M4
Připojovací průřezy pomocné kontakty
Plný vodič 0,5 2,5mm²
Laněný vodič dutinkou 0,5 2,5mm²
Šrouby M3,5
Technická příloha Tepelná relé CUBICO
w Tepelná relé CUBICO Mini
